Digitale Bauelemente
Betriebsspannung
Die Bauelemente der 4xxx CMOS-Familie dürfen mit 3 V bis 15 V betrieben werden.
Die Bauelemente der 74HCxxx CMOS-Familie dürfen mit 3 V bis 6 V betrieben werden.
Gatter
Gatter der 4xxx CMOS-Familie
| Konfiguration | Buffer | Inverter | Schmitt-Trigger Buffer | Schmitt-Trigger Inverter |
| 6*1 Eingang | 4050 | 4049 | 40106 | 4584 |
| Konfiguration | AND | NAND | OR | NOR | XOR | XNOR | Schmitt-Trigger NAND |
| 4*2 Eingänge | 4081 | 4011 | 4071 | 4001 | 4070 | 4077 | 4093 |
| 3*3 Eingänge | 4073 | 4023 | 4075 | 4025 | - | - | - |
| 2*4 Eingänge | 4082 | 4012 | 4072 | 4002 | - | - | - |
| 1*8 Eingänge | 4068 | 4068 | 4078 | 4078 | - | - | - |
Gatter der 74HCxxx CMOS-Familie
| Konfiguration | Buffer | Inverter | Schmitt-Trigger Buffer | Schmitt-Trigger Inverter |
| 6*1 Eingang | 74HC34 | 74HC04 | 74HC7014 | 74HC14 |
| Konfiguration | AND | NAND | OR | NOR | XOR | XNOR | Schmitt-Trigger NAND |
| 4*2 Eingänge | 74HC08 | 74HC00 | 74HC32 | 74HC02 | 74HC86 | 74HC266 | 74HC24 |
| 3*3 Eingänge | 74HC11 | 74HC10 | 74HC4075 | 74HC27 | - | - | - |
| 2*4 Eingänge | 74HC21 | 74HC20 | 74HC4072 | 74HC29 | - | - | 74HC13 |
| 1*8 Eingänge | - | 74HC30 | 74HC4078 | 74HC4078 | - | - | - |
Zähler
 |
CMOS 4018 | fünfstufiger Johnson-Zähler |
|
CMOS 4040 | 12-stufiger Binärzähler |
|
CMOS 4060 | Quarzgenerator und 14-stufiger Binärzähler |
|
CMOS 4518 | zwei BCD-Zähler |
|
74HC161 und 74HC162 | synchrone Binär- bzw. Dezimalzähler |
Monostabile Multivibratoren
|
74HC123 und 74HC423 | monostabile Multivibratoren |
Decoder
|
74HC4511 | 7-Segment-Decoder-Register-Treiber |
Gemeinsame Daten
|
CMOS- und 74HC-Schutzschaltung |
Gehäuse
Digitale Bauelemente werden von verschiedenen Herstellern in unterschiedlichen Gehäusen geliefert. Hier werden nur die Dual-In-Line-Gehäuse (DIL-Gehäuse) beschrieben.

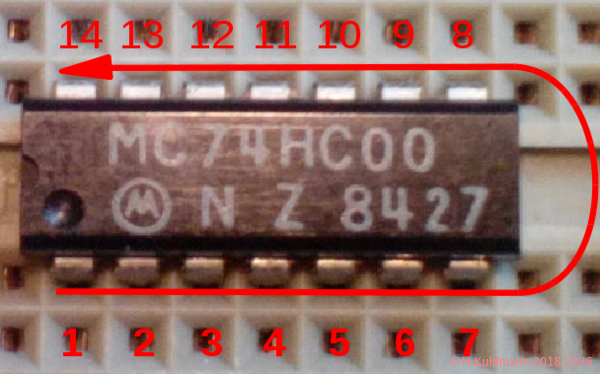

Wichtig ist der Punkt unten links bzw. die Aussparung vorne links. Sie dienen zum Ausrichten des ICs.
Die Zählrichtung der Anschlüsse (Pins) eines ICs beginnt an der markierten Seite unten links und verläuft gegen den Uhrzeigersinn.
Familien
Hier werden hauptsächlich die HCMOS-Familie 74HCxx sowie die CMOS-Familien 40xx und 45xx behandelt. Die Unterschiede zwischen den Familien sind unter Familien digitaler Bauelemente beschrieben.
Spannungsversorgung
In der Regel wird von einer Versorgungsspannung von 5 V ausgegangen.
Die hier vorgestellten digitalen Bauelemente der Familien 74HCxx, CMOS 40xx und 45xx sind jedoch für 3 V bis 6 V geeignet.
Weitere Informationen sind unter Familien digitaler Bauelemente zu finden.
