74HC10
Der 74HC10 enthält 3 NAND-Gatter mit je 3 Eingängen.
Er ist in H-CMOS-Technik gefertigt und für Versorgungsspannungen von 3V bis 6V geeignet.
Der 74HC10N hat ein 14-poliges DIL-Gehäuse.

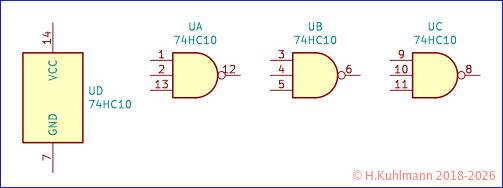

Die Belegung der Pins ist bei allen 74xx10N gleich.
Wahrheitstabelle
Beispiel: NAND-Gatter UA
| Eingang | Eingang | Eingang | Ausgang |
| Pin 1 | Pin 2 | Pin 13 | Pin 12 |
| 0 | 0 | 0 | 1 |
| 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 1 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 0 |
Schutz gegen elektrostatische Entladung ESD
Die Ein- und Ausgänge sind gegen elektrostatische Entladung ESD geschützt.
Das Prinzip der Schutzschaltung wird in CMOS- und 74HC-Schutzschaltung beschrieben.
