74HC123 und 74HC423
Die 74HC123 bzw. 74HC423 sind HCMOS-Bausteine mit zwei monostabilen Multivibratoren.
Die 74HC123 und 74HC423 sind in HCMOS-Technologie gefertigt und für Versorgungsspannungen von 3 V bis 6 V geeignet.
- Allgemeine Daten sind unter Familien digitaler Bauelemente beschrieben.

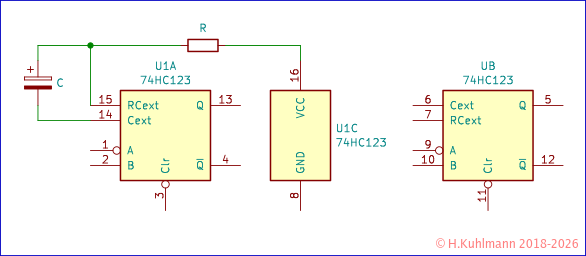

Symbol und Anschlussbelegung
Der 74HC123N hat ein 16-poliges Dual-In-Line-Gehäuse, DIL-Gehäuse.
Die Pinbelegung des 74HC423 und des 74HC123 ist identisch:
- A Schmitt-Trigger-Eingang (negiert)
- B Schmitt-Trigger-Eingang
- Clr Reset-Eingang (negiert)
- Q Zustand
- Q Zustand
Der 74HC123 bzw. 74HC423 verfügt über zwei Triggereingänge, je einen für die steigende ⭡-Flanke und einen für die fallende ⭣-Flanke. Die Triggereingänge sind Schmitt-Trigger-Eingänge.
Der 74HC123 kann durch die steigende ⭡-Flanke des Resets getriggert werden, der 74HC423 nicht.
Wahrheitstabelle
74HC123
| A | B | Clr | Q | Q |
| 1 | x | 1 | 0 | 1 |
| x | 0 | 1 | 0 | 1 |
| 0 | ⭡ | 1 |  |
 |
| ⭣ | 1 | 1 | |
|
| x | x | 0 | 0 | 1 |
| 0 | 1 | ⭡ | |
|
Beim 74HC423 entfällt die letzte Zeile.
Mit x sind alle Werte (0 oder 1) sowie ⭡ und ⭣ gemeint.
Mit ⭡ ist die Flanke von 0 nach 1 gemeint.
Entsprechend ist mit ⭣ die Flanke von 1 nach 0 gemeint.
Mit
ist ein monostabiler Impuls von 0 nach 1 gemeint.
Mit
ist ein monostabiler Impuls von 1 nach 0 gemeint.
Haltezeit
Die Haltezeit des monostabilen Multivibrators beträgt:
t = 0,45 * R * C
Die Konstante 0,45 ist abhängig von der Versorgungsspannung. Sie beträgt 0,45 für 5 V und 0,52 für 3 V.
Bei einer Versorgungsspannung von 5 V beträgt die minimale Haltezeit des 74HC123 bzw. 74HC423 40µs.
