74HC00
- Der 74HC00 wird stellvertretend für den 7400, 74LS00 und 4001 beschrieben.
- Die Daten treffen prinzipiell für alle Standard-Bausteine der Familien zu.
| Familie | TTL | LS-TTL | CMOS | H-CMOS |
| Bezeichnung | 7400 | 74LS00 | 4001 | 74HC00 |
| Betriebsspannung | 4,75V bis 5,25V | 4,75V bis 5,25V | 3V bis 18V | 3V bis 6V |
| Gatterlaufzeit | 10ns | 9ns | 50ns | 9ns |
| maximale Frequenz bei 5V |
25MHz | 40MHz | 5MHz | 50MHz |
| Leistung pro Gatter bei 0Hz |
10mW | 2mW | 1µW | 1µW |
| Leistung pro Gatter bei 1MHz |
10mW | 2mW | 1mW | 0,5mW |
| Max. Strom bei Low; 5V |
16mA | 4mA | 0,5mA | 4mA |
| Max Strom bei High; 5V |
4mA | 4mA | 0,5mA | 4mA |
Tabelle 1: Übersicht über Logikfamilien

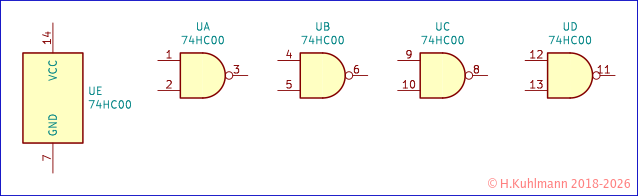

Die Belegung der Pins ist bei allen 74xx00N gleich.
Der 4001 hat eine abweichende Belegung.
Wahrheitstabelle
Beispiel: NAND-Gatter UA
| Eingang | Eingang | Ausgang |
| Pin 1 | Pin 2 | Pin 3 |
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Gehäuse
Der 74HC00 wird verschiedenen 14-beinigen Plastik-Gehäusen von verschiedenen Herstellern geliefert. Mit einem N hinter der Bezeichnung, also 74HC00N wird das Dual-In-Line-, DIL-Gehäuse gekennzeichnet.
Wichtig ist der Punkt unten links bzw. die Einbuchtung vorn links. Damit wird das IC orientiert.
Die Zählrichtung der Anschlüsse (Pins) eines ICs beginnt an der gekennzeichneten Seite unten links und verläuft gegen den Uhrzeigersinn.
Bezeichnungen
Vor dem Typ eines digitalen ICs wird eine vom Hersteller abhängige Buchstabenkombination gesetzt, z.B.
- SN
- MC
- CD
- HRF
Außerdem werden je nach Hersteller weitere Angaben aufgedruckt, z.B.:
- Datum der Herstellung
- Land der Herstellung
- Fabrik
Belastbarkeit der Ausgänge
Diese Werte gelten für alle Bausteine mit Standard-Ausgang. Treiber- oder Bus-Bausteine können höhere Belastbarkeit haben.
Die in der Tabelle 1 angegebenen maximalen Ströme in/aus den Ausgang eines Gatters dürfen nicht überschritten werden, wenn der abgegebene Zustand (High, Low) gültig sein soll. Werden Ausgänge kurzgeschlossen nach (0V oder 5V) können Ströme über 50mA fließen. Werden mehrere Ausgänge kurzgeschlossen kann der Chip zerstört werden.
Schutz gegen elektrostatische Entladung ESD
Die Ein- und Ausgänge sind gegen elektrostatische Entladung ESD geschützt.
Das Prinzip der Schutzschaltung wird in CMOS- und 74HC-Schutzschaltung beschrieben.
