4060: Quarzgenerator und 14-stufiger Binärzähler



74HC4060, CMOS 4060


74HC4060, CMOS 4060

Attention attention

Betriebsspannung

Der 74HC4060 darf nur mit 3 bis 6V betrieben werden.

Der CMOS 4060 darf mit 3V bis 15V betrieben werden.

Der 74HC4060 bzw. CMOS 4060 enthält einen Quarzgenerator und einen 14-stufigen Binärzähler.

Der 74HC4060 ist in HCMOS-Technologie gefertigt mit einer Versorgungsspannungen von 3V bis 6V.

Der CMOS 4060 ist in CMOS-Technologie gefertigt mit einer Versorgungsspannungen von 3V bis 15V.

Der 74HC4060N und CMOS 4060 haben ein 16-poliges Dual-In-Line-Gehäuse, DIL-Gehäuse.

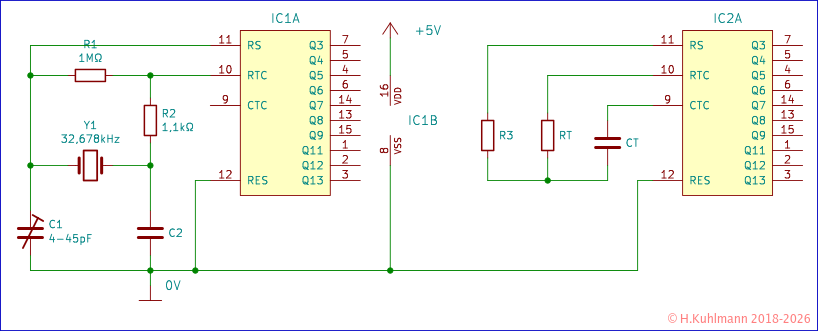

Bild 1: Typische Schaltung mit 4060 im DIL-16-Gehäuse

Alle 4060 (CMOS, HCMOS) im DIL-16-Gehäuse haben die gleiche Pinbelegung.

  • RS Takteingang oder Quarz
  • An RS kann ein externer Takt angeschlossen werden. Dann werden RTC und CTC nicht angeschlossen.
  • RTC Externer Widerstand
  • CTC Externer Kondensator
  • RES Reset
  • Q3 bis Q13 Zählerausgänge

Der 4060 wird hauptsächlich als Quarzgenerator und Frequenzteiler für Uhren mit einem Quarz von 32,768kHz verwendet. Am Ausgang Q13 liegt dann ein Takt von 2Hz an.

Die Zählstufen des CMOS CD4060 beginnen mit Q0. Die Ausgänge Q0, Q1 und Q2 sind nicht herausgeführt.

Die verschiedenen Hersteller des 4060 nummerieren Ausgänge Qn unterschiedlich. Einige beginnen bei Q0 andere bei Q1.

Hinter Q0 liegen 32768Hz / 2 = 16384Hz, hinter Q1 8192Hz, hinter Q2 4096Hz, hinter Q3 2048Hz usw. Hinter Q13 sind es 2Hz.

Der 4060 kann auch als RC-Generator betrieben werden.

Die Frequenz ist


74HC4060
f   = 1 / ( 2,4 * RT * CT )
1MΩ > RT   > 1KΩ
CT  > 10pF
f   < 1MHz
COMOS 4060
f   = 1 / ( 2,4 * RT * CT )
1MΩ > RT   > 50KΩ
CT  > 100pF
f   < 100 kHz

Die Konstante 2,4 wird manchmal auch mit 2,2 oder 2,5 angegeben. Der Wert hängt von der Betriebsspannung und vom Hersteller ab.

R3 sollte sehr viel kleiner als RT und C2 sehr klein sein. Der beste Wert für R3 ist 2,2kΩ.

Maximale Frequenz

Die maximale externe Taktfrequenz an RS bei 5V ist beim 74HC4060 20MHz und beim CMOS 4060 1,5MHz.

Die maximale Frequenz für einen RC-Generator bei 5V beträgt beim 74HC4060 3MHz und beim CMOS 4060 geschätzt bei 100kHz (Datenblatt: 690kHz bei 15V). Die maximale Frequenz des CMOS 4060 hängt vom Hersteller, vom Typ und insbesondere von der Betriebsspannung ab.
