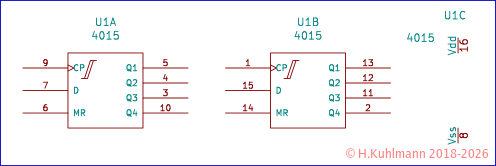

Symbol und Anschlussbelegung
Der 4015N hat ein 16-poliges DIL-Gehäuse.
Jedes 4-Bit-Schieberegister hat:
- einen Takt-Eingang CP, der mit der steigenden Flanke ⭡ wirkt,
- einen Daten-Eingang D, der mit dem Takt nach Q1 geschoben wird und
- vier Ausgänge Q1 bis Q4, in die die Daten geschoben werden.
Wahrheitstabelle
| CP | D | MR | Q1 | Q2 | Q3 | Q4 |
| ⭡ | 0 | 0 | 0 | X | X | X |
| ⭡ | 1 | 0 | 1 | X | X | X |
| ⭡ | D1 | 0 | D1 | X | X | X |
| ⭡ | D2 | 0 | D2 | D1 | X | X |
| ⭡ | D3 | 0 | D3 | D2 | D1 | X |
| ⭡ | D4 | 0 | D4 | D3 | D2 | D1 |
| ⭣ | X | 0 | = | = | = | = |
| X | X | 1 | 0 | 0 | 0 | 0 |
Mit X ist ein beliebiger Wert (0 oder 1) und auch ⭡ und ⭣ gemeint.
Mit dem ⭡ ist die Flanke von 0 nach 1 gemeint.
Entsprechend ist mit ⭣ die Flanke von 1 nach 0 gemeint.
= bedeutet, dass sich der Zustand nicht ändert.
Maximale Frequenz
Die maximale Taktfrequenz bei 5 V beträgt 7 MHz.
