74HC27
Der 74HC27 enthält 3 NOR-Gatter mit je 3 Eingängen.
Er ist in HCMOS-Technologie gefertigt und für Versorgungsspannungen von 3V bis 6V geeignet.
- Allgemeine Daten werden unter Familien digitaler Bauelemente beschrieben.
Der 74HC27N hat ein 14-poliges Dual-In-Line-Gehäuse, DIL-Gehäuse.

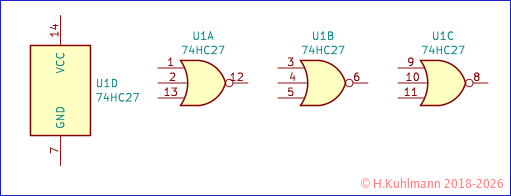

Die Pinbelegung ist bei allen 74xx27N identisch.
Logik
Wenn mindestens ein Eingang eines Gatters 1 ist, ist der Ausgang 0.
Wahrheitstabelle
Beispiel: NOR-Gatter UA
| Eingang | Eingang | Eingang | Ausgang |
| Pin 1 | Pin 2 | Pin 13 | Pin 12 |
| 0 | 0 | 0 | 1 |
| 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 0 |
| 1 | 1 | 1 | 0 |
