12 stufiger Binärzähler: 4040



74HC4040, CMOS 4040

Attention attention

Betriebsspannung

Der 74HC4040 darf nur mit 3 bis 6V betrieben werden.

Der CMOS 4040 darf mit 3V bis 15V betreiben werden.

Der 74HC4040 und CMOS 4040 enthalten einen 12-stufigen Binärzähler.

Der 74HC4040 ist in HCMOS-Technik gefertigt und Versorgungsspannungen von 3V bis 6V geeignet.

Der CMOS 4040 ist in CMOS-Technik gefertigt und für Versorgungsspannungen von 3V bis 15V geeignet.

Der 74HC4040N und der CMOS 4040N haben ein 16-poliges DIL-Gehäuse.

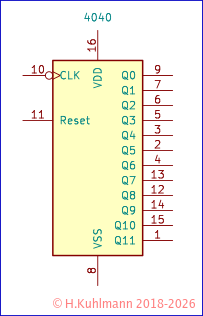

Bild 1: 12-stufiger Binärzähler 74HC4040N

Die Belegung der Pins für einen CMOS 4040N und einen 74HC4040N ist gleich.

  • CLK Takteingang (negiert)
  • Reset Reseteingang
  • Q0 bis Q11 Ausgänge der Zählstufen

Wahrheitstabelle

CLK Reset Ausgänge
X 1 alle Ausgänge 0
X keine Änderung
X weiterzählen

Mit X ist ein beliebiger Wert (0 oder 1) und auch und gemeint.
Mit dem ist die Flanke von 0 nach 1 gemeint.
Entsprechend ist die Flanke von 1 nach 0.

Maximale Taktfrequenz

Bei 5V ist die maximale Taktfrequenz eines 74HC4040 30MHz die eines CMOS 4040 3,5MHz.
