74HC86
Der 74HC86 enthält 4 XOR-Gatter mit je 2 Eingängen.
Er ist in HCMOS-Technologie gefertigt und für Versorgungsspannungen von 3V bis 6V geeignet.
- Allgemeine Daten sind unter Familien digitaler Bauelemente beschrieben.

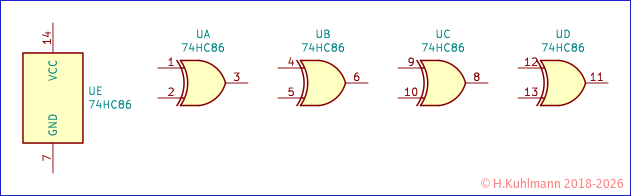

Symbol und Anschlussbelegung
Der 74HC86N hat ein 14-poliges Dual-In-Line-Gehäuse, DIL-Gehäuse.
Die Pinbelegung ist bei allen 74xx86N identisch.
Logik
Wenn genau ein Eingang eines Gatters 1 ist, ist der Ausgang 1.
Wahrheitstabelle
Beispiel: XOR-Gatter UA
| Eingang | Eingang | Ausgang |
| Pin 1 | Pin 2 | Pin 3 |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
