74HC04
Der 74HC04 enthält 6 Inverter bzw. NOT-Gatter.
Er ist in HCMOS-Technologie gefertigt und für Versorgungsspannungen von 3 V bis 6 V geeignet.
- Allgemeine Daten sind unter Familien digitaler Bauelemente beschrieben.

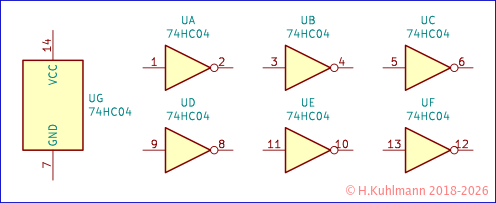

Symbol und Anschlussbelegung
Der 74HC04N hat ein 14-poliges Dual-In-Line-Gehäuse, DIL-Gehäuse.
Die Pinbelegung ist bei allen 74xx04N identisch.
Logik
Wenn der Eingang eines Gatters 1 ist, ist der Ausgang 0. Wenn der Eingang eines Gatters 0 ist, ist der Ausgang 1.
Wahrheitstabelle
Beispiel: Inverter (NOT-Gatter) UA
| Eingang | Ausgang |
| Pin 1 | Pin 2 |
| 0 | 1 |
| 1 | 0 |
