74HC29
Der 74HC29 enthält 2 NOR-Gatter mit je 4 Eingängen.
Er ist in HCMOS-Technologie gefertigt und für Versorgungsspannungen von 3V bis 6V geeignet.
- Allgemeine Daten sind unter Familien digitaler Bauelemente beschrieben.

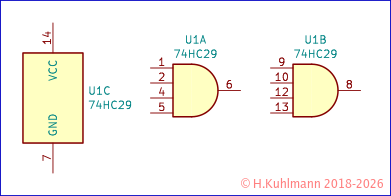

Symbol und Anschlussbelegung
Der 74HC29N hat ein 14-poliges Dual-In-Line-Gehäuse, DIL-Gehäuse.
Die Pinbelegung ist bei allen 74xx29N identisch.
Logik
Wenn mindestens ein Eingang eines Gatters 1 ist, ist der Ausgang 0.
Wahrheitstabelle
Beispiel: NOR-Gatter UA
| Eingang | Eingang | Eingang | Eingang | Ausgang |
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | Pin 6 |
| 0 | 0 | 0 | 0 | 1 |
| 0 | 0 | 0 | 1 | 0 |
| 0 | 0 | 1 | 0 | 0 |
| 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 0 | 0 | 0 |
| 0 | 1 | 0 | 1 | 0 |
| 0 | 1 | 1 | 0 | 0 |
| 0 | 1 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 1 | 0 | 0 |
| 1 | 0 | 1 | 1 | 0 |
| 1 | 1 | 0 | 0 | 0 |
| 1 | 1 | 0 | 1 | 0 |
| 1 | 1 | 1 | 0 | 0 |
| 1 | 1 | 1 | 1 | 0 |
