Vier NAND-Gatter mit zwei Schmitt-Trigger-Eingängen: 74HC24



74HC24

Der 74HC24 enthält 4 Schmitt-Trigger-NAND-Gatter mit je 2 Eingängen.

Er ist in HCMOS-Technologie gefertigt und für Versorgungsspannungen von 3V bis 6V geeignet.

Der 74HC24N hat ein 14-poliges Dual-In-Line-Gehäuse, DIL-Gehäuse.

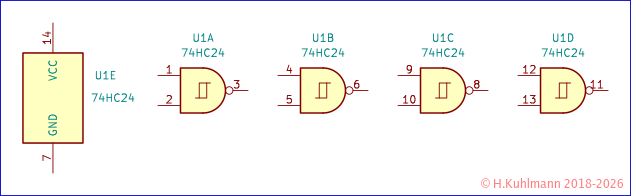

Bild 1: Die Gatter im 74HC24N

Die Pinbelegung ist bei allen 74xx24N identisch.

Logik

Wenn alle Eingänge eines Gatters 1 sind, ist der Ausgang 0.

Wahrheitstabelle

Beispiel: NAND-Gatter UA

Eingang Eingang Ausgang
Pin 1 Pin 2 Pin 3
0 0 1
0 1 1
1 0 1
1 1 0

Spannungspegel

Der Schmitt-Trigger und die Spannungspegel werden in So funktioniert's beschrieben.

Die Spannungspegel des 74HC24 sind von der Versorgungsspannung abhängig und nicht sehr genau. Der obere Spannungspegel Ue+ liegt jedoch immer über dem unteren Ue-. Die Hysterese (Ue+ - Ue-) liegt immer über 0,2V, meistens bei 1V.

Die Pegel bei einer Betriebsspannung von 5V liegen meistens bei

Ue+ = 3,0V
Ue- = 1,75V
