74HC4518, CMOS 4518
Betriebsspannung
Der 74HC4518 darf nur mit 3 V bis 6 V betrieben werden.
Der CMOS 4518 darf mit 3 V bis 15 V betrieben werden.
Der 74HC4518 bzw. 4518 enthält zwei BCD-Zähler.
Der 74HC4518 ist in HCMOS-Technologie gefertigt und für Versorgungsspannungen von 3 V bis 6 V geeignet.
CMOS 4518 ist in CMOS-Technologie gefertigt und für Versorgungsspannungen von 3 V bis 15 V geeignet.
- Allgemeine Daten sind unter Familien digitaler Bauelemente beschrieben.

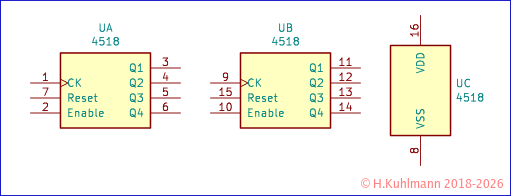

Symbol und Anschlussbelegung
Der 74HC4518N oder CMOS 4518N hat ein 16-poliges Dual-Inline-Gehäuse, DIL-Gehäuse.
Die Pinbelegung des 74HC4518N und des CMOS 4518 N ist identisch:
- CK Takteingang für ⭡ steigende Flanke oder Freigabe von Enable,
- Enable Takteingang für ⭣ fallende Flanke oder Freigabe von CK,
- Reset Reseteingang,
- Q1 bis Q4 BCD-Zählerausgang.
- Die Ausgänge der Zähler werden von einigen Herstellern auch mit Q0 bis Q3 bezeichnet.
Zustandstabelle
| N | Q1 | Q2 | Q3 | Q4 |
| 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 0 | 1 |
| 2 | 0 | 0 | 1 | 0 |
| 3 | 0 | 0 | 1 | 1 |
| 4 | 0 | 1 | 0 | 0 |
| 5 | 0 | 1 | 0 | 1 |
| 6 | 0 | 1 | 1 | 0 |
| 7 | 0 | 1 | 1 | 1 |
| 8 | 1 | 0 | 0 | 0 |
| 9 | 1 | 0 | 0 | 1 |
Wahrheitstabelle
| CK | Enable | Reset | Zähler |
| ⭡ | 1 | 0 | weiterzählen |
| 0 | ⭣ | 0 | weiterzählen |
| ⭣ | x | 0 | keine Änderung |
| x | ⭡ | 0 | keine Änderung |
| ⭡ | 0 | 0 | keine Änderung |
| 1 | ⭣ | 0 | keine Änderung |
| x | x | 1 | 0 |
Mit x sind alle Werte (0 oder 1) sowie ⭡ und ⭣ gemeint.
Mit ⭡ ist die Flanke von 0 nach 1 gemeint.
Entsprechend ist mit ⭣ die Flanke von 1 nach 0 gemeint.
Mit 0, 1 oder ⭣ ist 0 oder 1 oder die Flanke von 1 nach 0 gemeint.
Takteingänge
Der 4518 hat zwei Takteingänge:
- CK reagiert auf die ⭡ Flanke,
- Enable auf die ⭣ Flanke.
Um unerwünschte Effekte zu vermeiden, sollte immer nur ein Takteingang verwendet werden:
- CK ist Eingang mit ⭡, dann wird Enable auf 1 gelegt.
- Enable ist Eingang mit ⭣, dann wird CK auf 0 gelegt.
Maximale Frequenz
Die maximale Taktfrequenz des 74HC4518 bei 5 V beträgt 20 MHz und des CMOS 4518 3 MHz.
4518 in Reihe schalten
Um über 10 (0 bis 9) hinaus zu zählen, können mehrere 4518 in Reihe geschaltet werden. Die Bezeichnungen der Eingänge legen nahe, einfach den Ausgang Q4 eines BCD-Zählers mit dem CK-Eingang des nächsten zu verbinden.
In diesem Fall stimmt die Folge der Zahlen nicht:
00 - 01 - 02 - 03 - 04 - 05 - 06 - 07 - 18 - 19 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 17 - 28 ...
- Die Folgestufe zählt schon bei 8 weiter.
- Die Folgestufe wird mit der falschen Flanke ⭡ weitergeschaltet.
- Die Teilung durch 10 bleibt davon unberührt.
- Wir müssen den Eingang Enable an Q4 des vorangehenden Zählers anschließen und CK auf 0 legen.
- Dann wird bei einer fallenden Flanke ⭣ von Q4 korrekt weitergezählt.
- Werden 4518 in Reihe geschaltet, muss der Eingang Enable verwendet werden.
Ähnliche Bauelemente
Der CMOS 4520 bzw. 74HC4520 ist ein dualer Binärzähler mit gleichen Eigenschaften und identischer Pinbelegung.
