74HC194
Der 74HC194 enthält ein bidirektionales universelles 4-Bit-Schieberegister mit einem Takt, einem Reset, zwei Steuereingängen und 4 Dateneingängen und 4 Ausgängen.
Er ist in HCMOS-Technologie gefertigt und für Versorgungsspannungen von 3V bis 6V geeignet.
- Allgemeine Daten sind unter Familien digitaler Bauelemente beschrieben.

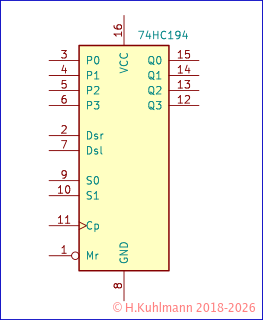

Symbol und Anschlussbelegung
Der 74HC194N hat ein 16-poliges Dual-In-Line-Gehäuse, DIL-Gehäuse.
Die Pinbelegung ist bei allen 74xx194N identisch.
- CP Takteingang für ↑ steigende Flanke
- MR Reseteingang, der Reset ist unabhängig von Takt
- P0 bis P3 Paralleleingänge des Schieberegisters
- Dsr Dateneingang für rechts schieben
- Dsl Dateneingang für links schieben
- Q0 bis Q3 Ausgänge des Schieberegisters
- S0 und S1 Steuereingänge des Schieberegisters
Wirkung der Steuereingänge
| Mr | Cp | S1 | S0 | Aktion | Dateneingang | Wirkung |
| 0 | X | X | X | Reset | Q3 = Q2 = Q1 = Q0 = 0 | |
| 1 | ↑ | 0 | 0 | Daten halten | Q0 bis Q3 ändern sich nicht | |
| 1 | ↑ | 0 | 1 | rechts schieben | Dsr | Dsr → Q3 → Q2 → Q1 → Q0 |
| 1 | ↑ | 1 | 0 | links schieben | Dsl | Q3 ← Q2 ← Q1 ← Q0 ← Dsl |
| 1 | ↑ | 1 | 1 | Parallel laden | P0 bis P3 | Q3=P3 Q2=P2 Q1=P1 Q0=P0 |
Mit x sind alle Werte (0 oder 1) sowie ↑ und ↓ gemeint.
Mit ↑ ist die Flanke von 0 nach 1 gemeint.
Mr = NOT Mr
Maximale Taktfrequenz
Bei 5V beträgt die maximale Taktfrequenz des 74HC194 30MHz.
