74HC02
Betriebsspannung
Der 74HC4002 darf nur mit 3 V bis 6 V betrieben werden.
Der CMOS 4002 darf mit 3 V bis 15 V betrieben werden.
Der 74HC02 enthält 4 NOR-Gatter mit je 2 Eingängen.
Er ist in HCMOS-Technologie gefertigt und für Versorgungsspannungen von 3 V bis 6 V geeignet.
- Allgemeine Daten sind unter Familien digitaler Bauelemente beschrieben.

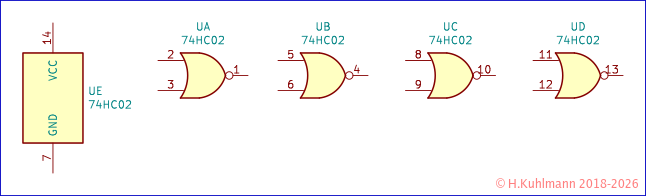

Symbol und Anschlussbelegung
Der 74HC02N hat ein 14-poliges Dual-In-Line-Gehäuse, DIL-Gehäuse.
Die Pinbelegung ist bei allen 74xx02N identisch.
Logik
Wenn mindestens ein Eingang eines Gatters 1 ist, ist der Ausgang 0.
Wahrheitstabelle
Beispiel: NOR-Gatter UA
| Eingang | Eingang | Ausgang |
| Pin 2 | Pin 3 | Pin 1 |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
