Sechs nicht invertierenden Treiber, Pegelwandler: 4050



74HC4050, CMOS 4050

Attention attention

Betriebsspannung

Der 74HC4050 darf nur mit 3 bis 6V betrieben werden.

Der CMOS 4050 darf mit 3V bis 15V betreiben werden.

Die Eingänge des 74HC4050 und CMOS 4050 dürfen mit bis zu +15V betrieben werden.

Der 74HC4050 bzw. CMOS 4050 enthält 6 nicht invertierenden Treiber bzw. Pegelwandler.

  • Der 74HC4050N bzw. CMOS 4050 haben ein 16-poliges DIL-Gehäuse.

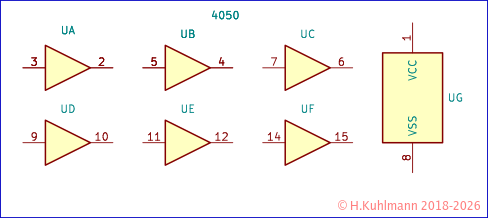

Bild 1: Die Gatter im 74HC4050N bzw. CMOS 4050

Achtung: Die positive Betriebsspannung VDD liegt an Pin 1.

74HC4050

Der 74HC4050 ist in HCMOS-Technik gefertigt und darf mit 3 bis 6V betrieben werden.

Der 74HC4050 kann am Eingang mit höheren Spannungen betrieben werden. Es sind bis +15V am Eingang erlaubt.

Wahrheitstabelle

Beispiel Buffer UA

Eingang Ausgang
Pin 3 Pin 2
0 0
1 1

CMOS 4050

Der 4050 ist in CMOS-Technik gefertigt und für Versorgungsspannungen von 3V bis 15V geeignet.

Der CMOS 4050 kann am Eingang mit höheren Spannungen betrieben werden. Es sind bis +15V am Eingang erlaubt.

Verwendung als Pegelwandler

Der 4050 oder 74HC4050 kann als Pegelwandler verwendet werden.

  • Die Spannung am Eingang darf höher sein als die Versorgungsspannung
  • Beim 74HC4050 bzw. CMOS 4050 sind bis +15V am Eingang erlaubt.
  • Der Low-Pegel der Eingangsspannung muss dem Low-Pegel der derzeitigen Versorgungsspannung entsprechen.

Belastbarkeit der Ausgänge

  • Damit der Logikpegel gewährleistet ist, darf ein Ausgang bei 5V mit maximal 3,5mA belastet werden.
  • Wird der 74HC4050 als Treiber verwendet,
  • können 25mA vom Ausgang geliefert oder gezogen werden, aber
  • der maximale Strom aller Ausgänge darf 50mA nicht überschreiten
  • Wird der CMOS 4050 als Treiber verwendet,
  • können bei Low etwa 10mA in den Ausgang fließen.
  • können bei High etwa 20mA vom Ausgang geliefert werden.

Negative Eingangsspannung

Die Eingänge des 74HC4050 und des CMOS 4050 sind gegen negative Eingangsspannungen geschützt.

Bild 2: Schutzschaltung an Eingängen

Beim 74HC4050 und CMOS 4050 ist eine Z-Diode, deren Kathode beim 74HC4050 einen Widerstand um 100Ω und beim CMOS 4050 um 1kΩ hat

Durch diese Beschaltung wird der Eingang zwar gegen negative Spannungen geschützt, aber es kann ein Strom fließen, der auf 20mA begrenzt werden muss.

Attention attention

Negativen Eingangsstrom begrenzen

  • Der negative Strom in einen Eingang darf nicht über 20mA betragen.
  • Die Summe aller negativen Eingangsströme darf nicht über 20mA liegen.

Schutz gegen elektrostatische Entladung ESD

Die Ein- und Ausgänge sind gegen elektrostatische Entladung ESD geschützt.

Das Prinzip der Schutzschaltung wird in CMOS- und 74HC-Schutzschaltung beschrieben.

Die Eingänge des 74HC4050 und CMOS 4050 weichen allerdings, wie oben beschrieben, von der allgemeinen Schutzschaltung ab.

Attention attention

Keinen positiven Eingangsstrom

  • Die Z-Diode der Eingänge nicht als Schutz vor hohen Eingangsspannungen missbrauchen.
  • Sie dient nur als Schutz vor elektrostatischer Entladung ESD.
