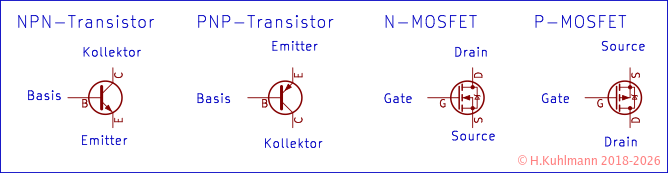

Symbole
Wirkung
Transistoren
- Durch einen Strom von der Basis zum Emitter wird ein NPN zwischen Kollektor und Emitter leitend.
- Durch einen Strom vom Emitter zur Basis wird ein PNP zwischen Kollektor und Emitter leitend.
- Ströme und Spannungen sind beim PNP-Transistor im Vergleich zum NPN-Transistor negativ.
- Transistoren sind stromgesteuert.
MOSFET
- Durch eine positive Spannung zwischen Gate und Source wird der N-Kanal-MOSFET zwischen Drain und Source leitend.
- Durch eine negative Spannung zwischen Gate und Source wird der P-Kanal-MOSFET zwischen Drain und Source leitend.
- Ströme und Spannungen sind beim P-Kanal-MOSFET im Vergleich zum N-Kanal-MOSFET negativ.
- MOSFETs sind spannungsgesteuert.
Typen
| Bezeichnung | Typ | Spannung | Strom | Gehäuse | Logik | DC |
| BC327 | PNP | -45V | -800mA | TO-92 |  |
|
| BC807 | PNP | -45V | -800mA | SOT-23-3 | |
|
| BC337 | NPN | 45V | 800mA | TO-92 | |
|
| BC817 | NPN | 45V | 800mA | SOT-23-3 | |
|
| BCV61 | NPN-Doppeltransistor | 30V | 100mA | SOT-143 | |
|
| BCV62 | PNP-Doppeltransistor | -30V | -100mA | SOT-143 | |
|
| BD135/BD139 | NPN | 45V und 80V | 1,5A | TO-125 |  |
|
| BD136/BD140 | PNP | -45V und -80V | -1,5A | TO-125 | |
|
| 2N7000 | N-MOSFET | 60V | 200mA | TO-92 | |
|
| BSS138 | N-MOSFET | 50V | 200mA | SOT-23-3 | |
|
| BUZ11 | N-MOSFET | 50V | 30A | TO-220 |  |
|
| IRF7210 | P-MOSFET | -12V | -12A | SO-8 | |
|
| IRF7410 | P-MOSFET | -12V | -13A | SO-8 | |
|
| IRF7470 | N-MOSFET | 40V | 8,5A | SO-8 | |
|
| IRF9310 | P-MOSFET | -30V | -16A | SO-8 | |
|
| IRFZ24N | N-MOSFET | 55V | 12A | TO-220 | |
|
| AO3415A | P-MOSFET | -20V | -5A | SO7-23-3 | |
|
| IRLML6244 | N-MOSFET | 20V | 5,1A | SOT-23-3 | |
|
| IRLML6346 | N-MOSFET | 30V | 2,7A | SOT-23-3 | |
|
| IRLML6402 | P-MOSFET | -20V | -2,2A | SOT-23-3 | |
|
| NDP6020P | P-MOSFET | -20V | -24A | TO-220 | |
|
| NDP6060L | N-MOSFET | 60V | 48A | TO-220 | |
|
Logik bedeutet, dass der Transistor bzw. MOSFET von Logikschaltungen mit einer Betriebsspannung von 5V oder weniger angesteuert werden kann.
DC bedeutet, dass der Transistor bzw. MOSFET nicht nur als Schalter, sondern auch analog mit Gleichstrom betrieben werden kann.
-
Der Betrieb an 5V-Logik ist nur bedingt möglich.
Bei MOSFETs werden von den Herstellern keine Angaben zum analogen (DC) Betrieb gemacht.
THT und SMD
Montage von Bauelemente auf Leiterplatten
THT (Through Hole Technology) Durchsteckmontage
- Die Anschlüsse von THT-Bauelementen werden durch Löcher in der Platine gesteckt und von unten verlötet.
- THT-Bauelemente werden auf der Oberseite der Platine montiert.
- Bedrahtete Bauelemente wie Widerstände und Kondensatoren werden in THT montiert. Dazu müssen die Anschlussdrähte entsprechend gebogen werden.
SMD (Surface Mounted Device) Oberflächenmontage
- SMD-Bauelemente benötigen keine Bohrungen, sondern werden direkt auf Kupferpads gelötet.
- SMD-Bauelemente können auf beiden Seiten einer Platine montiert werden.
