Der BCV62 ist ein PNP-Doppeltransistor für Stromspiegel.



BCV62

Der BCV62 ist ein PNP-Doppeltransistor für Stromspiegel

Attention pin Bei PNP-Transistoren werden Ströme und Spannungen negativ angegeben.
Typ Ucemax Icmax Pmax Ube Stromverstärkung
BCV62 -30V -100mA 300mW -0,6V 125 - 800

Verwendung als Stromspiegel.

Symbol

Symbol des PNP-Doppeltransistors BCV62

Wirkung

Der BCV62 enthält zwei NPN-Transistoren, die als Stromspiegel geschaltet sind. Im Vergleich zu Einzeltransistoren weisen sie eine relativ geringe Streuung der Stromverstärkung von 0,7 bis 1,3 auf.

Gehäuse

Attention >

THT und SMD

Montage von Bauelemente auf Leiterplatten

THT (Through Hole Technology) Durchsteckmontage

  • Die Anschlüsse von THT-Bauelementen werden durch Löcher in der Platine gesteckt und von unten verlötet.
  • THT-Bauelemente werden auf der Oberseite der Platine montiert.
  • Bedrahtete Bauelemente wie Widerstände und Kondensatoren werden in THT montiert. Dazu müssen die Anschlussdrähte entsprechend gebogen werden.

SMD (Surface Mounted Device) Oberflächenmontage

  • SMD-Bauelemente benötigen keine Bohrungen, sondern werden direkt auf Kupferpads gelötet.
  • SMD-Bauelemente können auf beiden Seiten einer Platine montiert werden.
BCV62 im SOT-143 Gehäuse

1 - C2
2 - C1
3 - E1
4 - E2

Stromverstärkung

Das Verhältnis des Kollektorstroms zum Basisstrom Ic / Ib wird als Stromverstärkung bezeichnet. Die Stromverstärkung der Transistoren wird nur sehr ungenau angegeben. Für den BCV62 liegt sie zwischen 110 und 800.

Die Transistoren sind in Stromverstärkungs-Gruppen eingeteilt:

BCV62A 125-220
BCV62B 220-475
BCV62C 420-800

Meistens werden BCV62B mit einer Stromverstärkung zwischen 220 und 475 geliefert. Die Stromverstärkung der einzelnen Transistoren kann bis zu 30% voneinander abweichen.

Stromspiegel

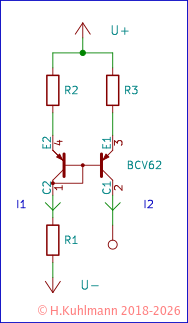

BCV62 als Stromspiegel

Mit dem Widerstand R1 wird der Strom im Stromspiegel eingestellt.

I2 = ( U - 0,6V ) / R1

Wenn R2=R3=0, dann ist I1 = I2. Die Ströme können um ±30% abweichen.

Geringere Abweichungen ergeben sich bei R2≠0 und R3≠0.

I1 = I2 * ( R2 / R3 )

Bitte beachten, dass die Werte dennoch abweichen können.

Regeln

  • Der BCV62 ist ein PNP-Doppeltransistor für Stromspiegel.
  • Die Emitter werden an Plus geschlossen.
  • Der BCV62 wird als Stromspiegel eingesetzt.
  • Der Strom im Stromspiegel wird dirch einen Widerstand an C2 eingestellt.
  • Der gespiegelte Strom wird von C1 geliefert.
  • Das Verhältnis Ic2 / Ic1 kann über Emitterwiderstände eingestellt werden.
  • Der BCV62 kann mit Spannungen bis zu 24V betrieben werden.

Einbau auf Lochrasterplatinen

Das vierpolige SMD-Bauteil des BCV62 kann auf Lochrasterplatine montiert werden: SOT-Gehäuse
