NX2301P
Der NX2301P ist empfindlich gegen elektrostatische Entladung.
Bitte Vorsicht elektrostatische Entladung beachten.
Der NX2301P ist ein P-Kanal-MOSFET.
| Udsmax | Ugsmax | Idmax | Pmax | Rdson | Ugson | Ugsth |
| -20 V | ±8 V | -2 A | 400 mW | 0,300 Ω | -2,0 V | -0,5 V bis -1,1 V |
| Udsmax | maximal zulässige Drain-Source-Spannung |
| Ugsmax | maximal zulässige Gate-Source-Spannung |
| Idmax | maximal zulässiger Drain-Strom |
| Pmax | maximal zulässige Leistung |
| Rdson | Einschaltwiderstand bei Ugson |
| Ugson | Gate-Source-Spannung für Rdson |
| Ugsth | Gate-Source-Spannung, bei der der MOSFET leitend wird (< wegen -) |
| Diese Grenzwerte dürfen nicht überschritten werden. | Siehe: Betriebsdaten und Grenzdaten |
- Der NX2301P kann als Schalter und Verpolungsschutz verwendet werden.
- Der NX2301P kann von Logiksystemen ≥ 3 V angesteuert werden.
- Die Gate-Source-Spannung darf maximal ±8 V betragen.
- Das Gate des NX2301P ist nicht gegen höhere Spannungen geschützt.
Symbol
Wirkung
Eine negative Spannung von -2,0 V zwischen Gate und Source schaltet den MOSFET ein. Der Widerstand zwischen Drain und Source ist dann praktisch 0 (etwa 300 mΩ).
Der NX2301P beginnt bei -0,75 V (-0,5 V bis -1,1 V) zu leiten.
Gehäuse
THT und SMD
Montage von Bauelementen auf Leiterplatten
THT (Through Hole Technology) Durchsteckmontage
- Die Anschlüsse von THT-Bauelementen werden durch Löcher in der Platine gesteckt und von unten verlötet.
- THT-Bauelemente werden auf der Oberseite der Platine montiert.
- Bedrahtete Bauelemente wie Widerstände und Kondensatoren werden in THT montiert. Dazu müssen die Anschlussdrähte entsprechend gebogen werden.
SMD (Surface Mounted Device) Oberflächenmontage
- SMD-Bauelemente benötigen keine Bohrungen, sondern werden direkt auf Kupferpads gelötet.
- SMD-Bauelemente können auf beiden Seiten einer Platine montiert werden.
1 - Gate
2 - Source
3 - Drain
Montage auf Lochrasterplatinen
Das dreipolige SMD-Bauelement des NX2301P kann auf Lochrasterplatinen montiert werden: SOT-Gehäuse
Thermische Eigenschaften
60 °C
Eine maximale Umgebungstemperatur von 60 °C ist für die meisten unserer Anwendungen eine gute Wahl.
- Die maximal zulässige Sperrschichttemperatur des NX2301P beträgt 150 °C.
- Die maximal zulässige Leistung bei einer Umgebungstemperatur von 25°C ist Pmax=400 mW.
- Über 25°C Umgebungstemperatur reduziert sich die maximal zulässige Leistung um 3,2 mW/°C.

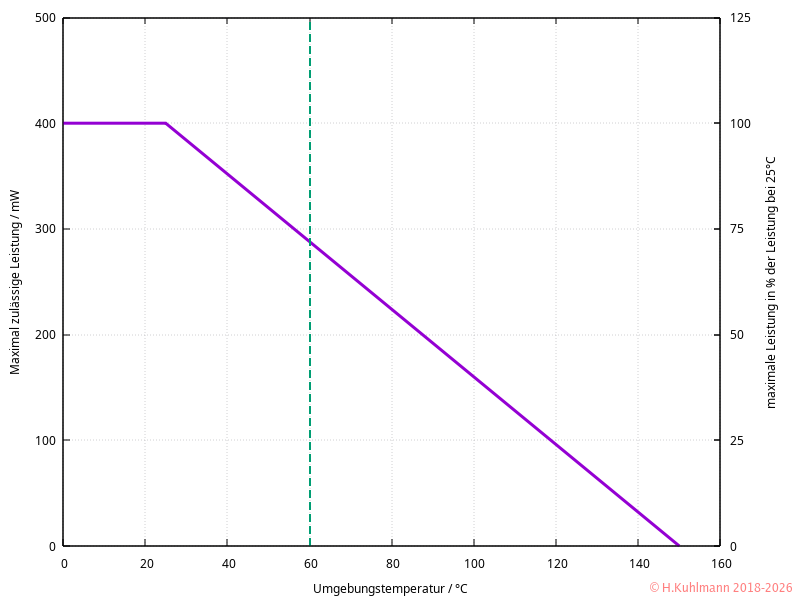

Das obige Diagramm geht davon aus, dass der NX2301P auf eine Leiterplatte gelötet ist.
Die maximal zulässige Verlustleistung kann einfach aus dem Diagramm abgelesen werden.
- Wird der NX2301P mit Leistungen über 75 mW betrieben, ist die Kühlung von SMD-Bauelementen über die Leiterplatte zu beachten.
Regeln
- Der NX2301P ist empfindlich gegen elektrostatische Entladung.
- Bitte dennoch Vorsicht elektrostatische Entladung beachten.
- Die Source des NX2301P wird an Plus angeschlossen.
- Die geschaltete Last liegt zwischen Drain und Minus bzw. Masse.
- Der NX2301P wird durch eine negative Spannung zwischen Source und Gate eingeschaltet.
- Das Gate sollte niemals offen sein. Ein 1 MΩ Widerstand genügt.
- Der NX2301P schaltet Ströme bis -2 A gut.
- Das Gate kann unmittelbar an den Ausgang eines CMOS-ICs angeschlossen werden.
- Der NX2301P darf mit einer maximalen Gate-Source-Spannung von ±8 V betrieben werden.
- Er kann mit Spannungen zwischen 3 V und 12 V betrieben werden.
- Der NX2301P darf linear (analog) betrieben werden:
- Sicherer Arbeitsbereich (SOA) für Gleichstrom:
- 0,1 A und 10 V
- 0,2 A und 5 V
- Der NX2301P verträgt keine hohen Leistungen:
- maximal 288 mW bei 60 °C.
Beispiel: Verpolungsschutz
Der NX2301P besitzt eine integrierte Diode. Der Strom fließt durch diese Diode, wenn der NX2301P nicht eingeschaltet ist. Wenn die Gate-Source-Spannung größer als -2,5 V ist, schließt der MOSFET die Diode kurz. Diese Schaltung wird im Praktikum Komplementäre Transistoren näher beschrieben.
Verpolungsschutz
- Der NX2301P wird als Verpolungsschutz "falsch" herum betrieben.
- Der NX2301P wirkt nicht als Diode, da er auch von +Uout nach +Uin leitet, wenn +Uout größer als 2,5 V ist.
Weitere Daten und Kennlinien
- Kennlinien werden im Praktikum Kennlinien beschrieben.

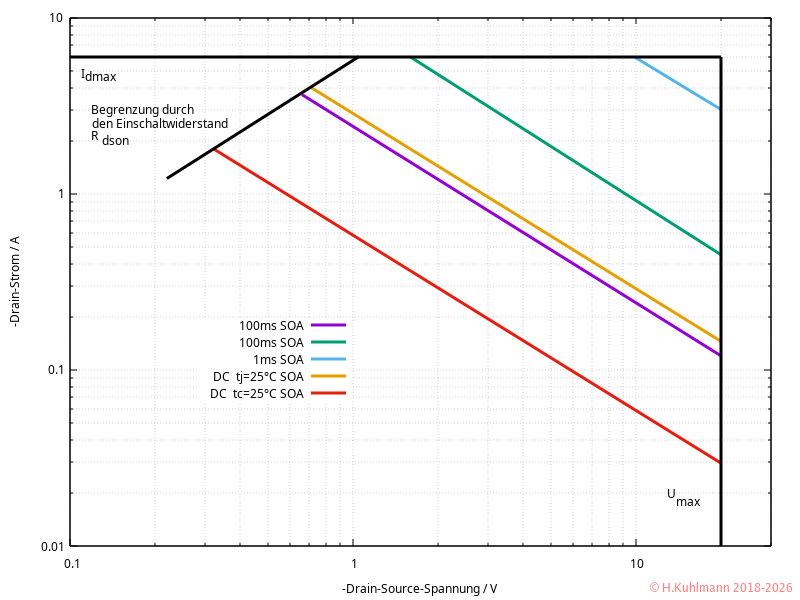

Sicherer Arbeitsbereich (SOA)
Der NX2301P kann analog mit Gleichstrom betrieben werden: DC SOA.
| Id | bei Uds unter |
| -4 A | -0,7 V |
| -0,145 A | -20 V |
- Die Grenzlinien dürfen nur einmalig oder sehr selten überschritten werden. Der NX2301P darf dauerhaft nur unterhalb des DC-Bereichs betrieben werden.
- Die Daten gelten bei einer Chiptemperatur von 25 °C. Bei höheren Temperaturen muss der Drainstrom Id reduziert werden. Siehe Sicherer Arbeitsbereich (SOA) - Details.
- Der SOA für DC kann entsprechend den %-Angaben rechts im Diagramm für die maximal zulässige Verlustleistung reduziert werden.
- In Bild 5 ist der SOA des NX2301P für Gleichstrom bei einer Gehäusetemperatur von tc=25 °C angegeben.
- Bitte beachten, dass tc=25 °C für den Betrieb zu gering ist. 60 °C wären besser.
