Varianten
| Typ | Technologie | Ucc min | Ucc max | Iout max |
| NE555 | bipolar | 5 V | 15 V | 100 mA |
| LMC555 | CMOS | 1,5 V | 15 V | 2 mA |
- Am Anschluss VCC liegt die Betriebsspannung Ucc.
Der NE555 kann am Ausgang mit bis zu 200 mA belastet werden. Dabei ist mit einem Verlust von 2 V zu rechnen. Für definierte Logikpegel sollte der Ausgang mit maximal 5 mA belastet werden.
Der LMC555 ist nur für kleine Ausgangsströme geeignet, erzeugt aber definierte Logikpegel.
Gehäuse
Die NE555N, NE555P, NE555DB und LMC555P haben ein Dual-In-Line-Gehäuse DIL-8-Gehäuse.
Pegel der Triggereingänge
Die Timer 555 verfügen über die beiden Triggereingänge TR und THR, über die die Funktionen gesteuert werden. Die Pegel werden durch einen Spannungsteiler im Timer von der Versorgungsspannung abgeleitet. Der Anschluss CV ist mit diesem Spannungsteiler verbunden.
Der Spannungsteiler besteht aus drei gleichen Widerständen. Diese teilen die Versorgungsspannung Ucc in 1/3 * Ucc und 2/3 * Ucc. Beim NE555 betragen die Widerstände etwa 5 kΩ und beim LMC555 100 kΩ. Diese Werte sind jedoch sehr ungenau. Die Widerstände sollen zwar gleich sein, können aber um etwa 13 % voneinander abweichen.
Die folgende Tabelle fasst die Werte zusammen.
| Anschluss | Versorgungsspannung | minimal | typisch | maximal | Trigger bei |
| TR | 5 V | 1,1 V | 1,67 V | 2,2 V | unterhalb |
| THR | 5 V | 2,9 V | 3,3 V | 3,8 V | oberhalb |
| CV | 5 V | 2,9 V | 3,3 V | 3,8 V | |
| TR | Ucc | 0,22 Ucc | 1/3 Ucc | 0,44 Ucc | unterhalb |
| THR | Ucc | 0,58 Ucc | 2/3 Ucc | 0,76 Ucc | oberhalb |
| CV | Ucc | 0,58 Ucc | 2/3 Ucc | 0,76 Ucc |

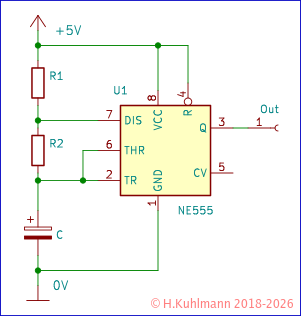

Astabiler Multivibrator
Die Frequenz des Timers 555 als astabiler Multivibrator wird mit den Widerständen R1, R2 und dem Kondensator C eingestellt:
f = 1.44 / ( ( R1 + 2 * R2 ) * C )
| maximale Frequenz | f | 100 kHz |
| minimale Kapazität | C | 100 pF |
| minimaler Widerstand | R1 R2 | 5 kΩ |
| maximaler Widerstand | R1 R2 | 3 MΩ |
Die Bauelemente können leicht mit dem Tool Astabiler Timer 555 berechnet werden.

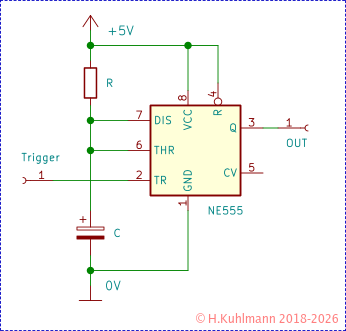

Monostabiler Multivibrator
Der monostabile Multivibrator löst einen Impuls mit einer definierten Abfallzeit t aus, wenn die Spannung am Eingang TR unter Ucc / 3 fällt. Damit die Abfallzeit exakt eingehalten wird, muss der Impuls an TR kürzer sein als die Abfallzeit.
Die Abfallzeit des Timers 555 als monostabiler Multivibrator wird über den Widerstand R und den Kondensator C eingestellt:
t = 1.1 * R * C
| minimale Abfallzeit | t | 10µs |
| minimale Kapazität | C | 100 pF |
| minimaler Widerstand | R | 5 kΩ |
| maximaler Widerstand | R | 3 MΩ |
Die Bauelemente können leicht mit dem Tool Monostabiler Multivibrator berechnet werden.
Triggerimpuls

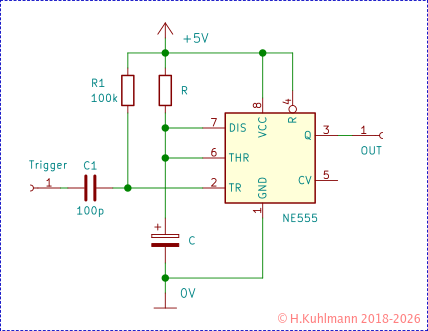

Die Schaltung des monostabilen Multivibrators in Bild 2 setzt voraus, dass der Triggerimpuls am Eingang TR kürzer ist als die Abfallzeit t des Timers. Dies kann durch einen Kondensator und einen Widerstand vor dem Eingang TR erreicht werden. Dazu muss ein Impuls mit steiler Flanke verwendet werden.
Impulse am Eingang TR während der Abfallzeit werden ignoriert. Der Timer 555 ist somit nicht retriggerbar.
Die Schaltung in Bild 4 eignet sich gut zur Ansteuerung mit digitalen Schaltungen.
Reset
R=0 zwingt den Ausgang des Timers 555 auf 0.
Beim astabilen Multivibrator wird einfach kein Impuls mehr ausgegeben.
Beim monostabilen Multivibrator wird der laufende Impuls beendet.
Beim NE555 und LMC555 wird der Reset bei einer Spannung unter 0,7 V (0,4 V bis 1,1 V) ausgelöst.
Bei der CMOS-Version LMC555 ist der Strom in den Reseteingang mit weniger als 1 nA sehr gering.
Beim NE555 fließen bei 0 V am Reseteingang bis zu 1,5 mA aus dem Anschluss zu GND. Liegt Reset an der Betriebsspannung Ucc, können bis zu 0,4 mA in den Anschluss fließen.

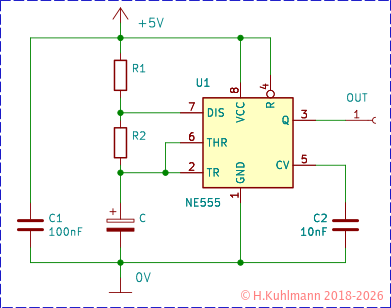

Entstörung
Um Störungen auf der Versorgungsspannung zu unterdrücken, wird empfohlen, zwei Kondensatoren einzubauen:
- an der Versorgungsspannung
- am Eingang CV
Die Kondensatoren sollten möglichst nah am Timer 555 eingebaut werden und eine kurze Leitung zur Masse haben. Gut geeignet sind keramische Kondensatoren.
- Beim LMC555 sollte immer ein Kondensator von 10 nF bis 100 nF an den Anschluss CV angeschlossen werden.
Steuerung über den Anschluss CV
Das Verhältnis der Zeit mit Ausgang=EIN zur Periode wird Tastgrad oder Tastverhältnis genannt.
Der Tastgrad des Timer-Ausgangs lässt sich über die Spannung an CV steuern.
- Näheres ist in So funktioniert's: Timer 555 astabil beschrieben.
Beim NE555 kann die Spannung an CV zwischen 0,2 V und Ucc-0,5 V liegen.
Beim LMC555 wird eine Spannung an CV zwischen 0,2 V und Ucc-0,8 V unterstützt.
