Widerstände

Unter einem Widerstand versteht man im Allgemeinen einen ohmschen Widerstand. Ohmsche Widerstände werden verwendet, um einen bestimmten Strom einzustellen.

Besonders interessant sind NTC-Widerstände und PTC-Widerstände.

Symbol

Daten typischer ohmscher Widerstände:

Bauform		Maße	Pmax  Kohle	Pmax  Metall	Umax	Rth  Kohle	Rth  Metall	Toleranz	Werte
0204		3,6 mm x  1,6 mm ⌀		0,25 W	200 V		340 K/W	1 %, 5 %	0,22 Ω - 10 MΩ
0207		6,6 mm x  2,5 mm ⌀	0,25 W	0,6 W	200 V	340 K/W	140 K/W	5 %, 1 %, 0,1 %	0,1 Ω - 22 MΩ
0414		11,9 mm x  4,5 mm ⌀	0,6 W	1 W	200 V	140 K/W	85 K/W	5 %, 1 %	0,1 Ω - 22 MΩ
0617		17,0 mm x  6,0 mm ⌀	0,7 W	2,0 W	500 V	120 K/W	45 K/W	5 %	1 Ω - 10 MΩ
0603	SMD	1,60 x 0,80 x  0,45 mm³		0,1 W	50 V		850 K/W	5 %, 1 %, 0,1 %	0 Ω, 0,01 Ω - 10 MΩ
0402	SMD	1,00 x 0,50 x  0,35 mm³		0,063 W	50 V		1350 K/W	5 %, 1 %, 0,1 %	0 Ω, 1 Ω - 10 MΩ

Metall	Metallschichtwiderstand
Kohle	Kohleschichtwiderstand
Pmax	maximal zulässige Leistung
Umax	maximal zulässige Betriebsspannung
Rth	typischer Wärmewiderstand
Toleranz	typische Toleranzen
Werte	typische Werte
SMD	SMD-Gehäuse

Diese Grenzwerte dürfen nicht überschritten werden.

Siehe: Betriebsdaten und Grenzdaten

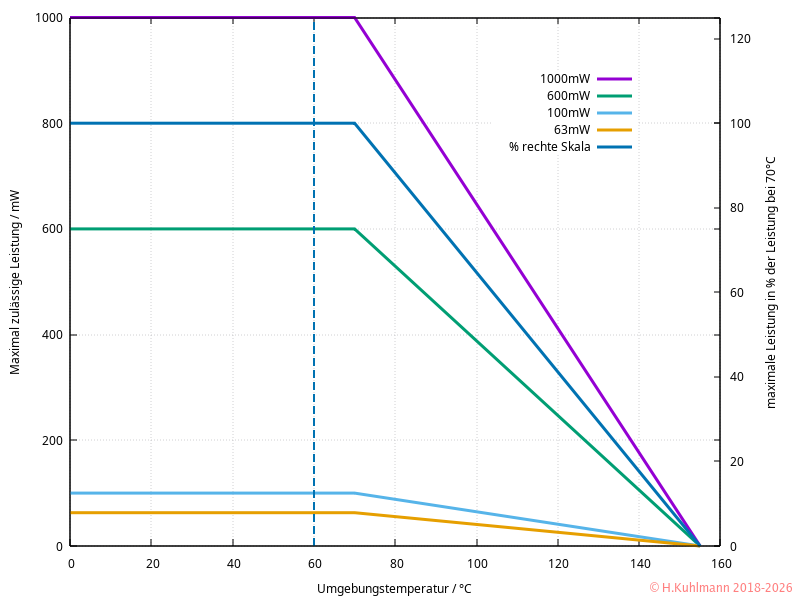

Die maximal zulässige Betriebstemperatur beträgt 155 °C.

Oberhalb von 70 °C verringert sich die maximale Leistung.

• Werden Widerstände mit ihrer maximal zulässigen Leistung betrieben, können sie sehr heiß werden, bis zu 155 °C.

• Es gibt weitere Bauformen von Widerständen, z. B. für höhere Leistungen.

Wirkung

Der Strom I durch einen Widerstand R hängt von der Spannung U am Widerstand ab. (siehe auch Widerstand, Strom und Spannung (Ohm)):

   I = U / R
   U = I * R
   R = U / I

Die Leistung P am Widerstand ist:

   P = U * I
   P = U * U / R
   P = I * I * R

Widerstände mit dieser (einfachen) Eigenschaft werden ohmsche Widerstände genannt.

Kennlinie

Die Kennlinie eines Widerstands ist eine Gerade.

Mit dem Tool Ohm
kann der Zusammenhang zwischen Strom, Spannung, Widerstand und Leistung berechnet werden. Es beherrscht auch die E-Reihen der verfügbaren Werte.

Gehäuse

Links sind einige Widerstände der Bauform 207 zu sehen. Der 4,7 Ω Widerstand hat die Bauform 0414.

Es gibt:

• Widerstandsnetzwerke, z. B. mit 8 x 100 Ω,

• SMD-Widerstände,

• Leistungswiderstände.

• Mehr in Gehäuse von Widerständen

Thermische Eigenschaften

Widerstandswerte

Widerstände werden in Ohm Ω gemessen.
1000 Ω sind ein Kiloohm 1 kΩ,
eine Million Ohm, 1000000 Ω sind ein Megaohm, 1 MΩ.

Im Handel sind nicht alle Widerstandswerte erhältlich.

Die lieferbaren Werte werden in sogenannte E-Reihen eingeteilt.

Die E24-Reihe umfasst 24 Werte.

Daneben gibt es noch die E48-Reihe und die E96-Reihe.

Meist wird die E24-Reihe für Kohleschichtwiderstände mit 5 % Toleranz und
die E96-Reihe für Metallschichtwiderstände mit 1 % Toleranz verwendet.

• Die verfügbaren Werte sind Werte W aus obiger Tabelle und


• W * 10,

• W * 100,

• W* 1k,

• W * 10k,

• W * 100k,

• W * 1M,

• W * 10M.

• k = Kilo,

• M = Mega.

Das Tool E-Reihen kann Werte aus einer E-Reihe auswählen.

Kennzeichnung von Widerständen

Bedrahtete Widerstände werden mit einem Farbcode gekennzeichnet. SMD-Widerstände werden entweder gar nicht oder mit einer 3- oder 4-stelligen Ziffernfolge gekennzeichnet. Die Farbringe auf bedrahteten Widerständen kodieren Ziffern.

Das Prinzip ist bei beiden gleich. Die ersten Ziffern geben eine Zahl an, die letzten, wie viele Nullen anzuhängen sind.

Beispiel:

473 entspricht 47 000 = 47 kΩ (die Farben sind gelb - violett - orange)

Der Farbcode von Widerständen kann leicht berechnet werden.

• Dieser ist der schnellste: Rechner für den Farbcode von Widerständen.

Beispiel

Mit zwei Widerständen lässt sich eine Spannung teilen:

U2   = U1 * ( R2 / R1 )
U2   = Uges * ( R2 / ( R1 + R2 ) )
Uges = U1 + U2

Das Tool Spannungsteiler berechnet die Widerstände eines Spannungsteilers und kann Werte aus E-Reihen auswählen.

Bauformen

Die wichtigsten Bauformen von Widerständen sind:

• Drahtwiderstände

Ein Widerstandsdraht ist auf einen meist keramischen Widerstandskörper gewickelt.

• Die Oberfläche ist meist aus Keramik. Der Wert ist aufgedruckt.

• Sie werden für hohe Leistungen eingesetzt.

• Die Genauigkeit gibt es ab 0,1 %, meist 10 %.

• Die beiden Widerstände rechts im Bild 4 sind Drahtwiderstände.

• Der MPCT70 daneben ist ein niederohmiger Widerstand aus einem Metallband.

• Kohleschichtwiderstände

Ein Kohleschichtwiderstand besteht aus einer aufgedampften Kohleschicht auf einem keramischen Widerstandskörper. Der Widerstandswert wird über eingefräste Rillen justiert.

• Die Oberfläche ist lackiert und meist mit Farbringen versehen.

• Kohleschichtwiderstände sind sehr preiswert.

• Sie sind für kleine Leistungen geeignet.

• Die Genauigkeit beträgt in der Regel 5 % bis 10 %.

• In Bild 4 sind es die gelben Widerstände links.

• Metallschichtwiderstände

Ein Metallschichtwiderstand besteht aus einer aufgedampften Metallschicht auf einem keramischen Widerstandskörper. Der Widerstandswert wird über eingefräste Rillen justiert.

• Die Oberfläche ist lackiert und meist mit Farbringen versehen.

• Metallschichtwiderstände sind preiswert.

• Sie sind für kleine Leistungen geeignet.

• Es gibt sie mit einer Genauigkeit ab 0,1 %, meist mit 1 %.

• In Bild 4 sind es die blauen Widerstände.

Gehäuse von Widerständen

THT und SMD

Montage von Bauelementen auf Leiterplatten

THT (Through Hole Technology) Durchsteckmontage

• Die Anschlüsse von THT-Bauelementen werden durch Löcher in der Platine gesteckt und von unten verlötet.

• THT-Bauelemente werden auf der Oberseite der Platine montiert.

• Bedrahtete Bauelemente wie Widerstände und Kondensatoren werden in THT montiert. Dazu müssen die Anschlussdrähte entsprechend gebogen werden.

SMD (Surface Mounted Device) Oberflächenmontage

• SMD-Bauelemente benötigen keine Bohrungen, sondern werden direkt auf Kupferpads gelötet.

• SMD-Bauelemente können auf beiden Seiten einer Platine montiert werden.

Bedrahtete Gehäuse

Die folgenden Werte sind Richtwerte. Die tatsächlichen Werte können davon abweichen.

Gehäuse	Maße l x ∅	max. Leistung / W	max. Leistung
		Kohleschicht	Metallschicht
0204	3,6 x 1,9 mm	0,1 W	0,4 W
0207	6,6 x 2,5 mm	0,25 W	0,6 W
0309	9,0 x 3,2 mm	0,4 W
0411	9,9 x 3,6 mm	0,5 W
0414	11,9 x 4,5 mm	0,6 W	1,0 W
0516	15,5 x 5,0 mm
0614	14,3 x 5,7 mm
0617	17,0 x 6,0 mm	0,7 W	2,0 W
0918	18,0 x 9,0 mm

Auswahl von THT-Gehäusen für Widerstände

Die bedrahteten Widerstände können liegend oder stehend eingesetzt werden.

Die Leiterbahnen verlaufen auf der Unterseite, mit Ausnahme des SMD-Widerstands, bei dem eine Leiterbahn auf der Oberseite verläuft.

SMD-Gehäuse

Widerstände werden auch in SMD-Gehäusen angeboten.

Gehäuse	Maße l x b x h	max. Leistung
0402	1,00 x 0,50 x 0,35 mm	0,063 W
0603	1,60 x 0,80 x 0,45 mm	0,1 W
0805	2,00 x 1,25 x 0,55 mm	0,125 W
1206	3,10 x 1,55 x 0,55 mm	0,25 W
2010	5,08 x 2,54 x 0,55 mm	0,75 W
2512	6,35 x 3,20 x 0,55 mm	1 W

Auswahl von SMD-Gehäusen für Widerstände

Die Widerstände wurden so angeordnet, dass sie in das 2,54 mm-Raster einer Lochrasterplatine passen. Die Leiterbahnen verlaufen auf der Oberseite.

Leistungswiderstände

Widerstände für hohe Leistungen werden

• in Keramikgehäusen für THT-Montage,

• in TO-220-Gehäusen

• und in speziellen Metallgehäusen für die Montage auf Kühlkörpern

angeboten.
