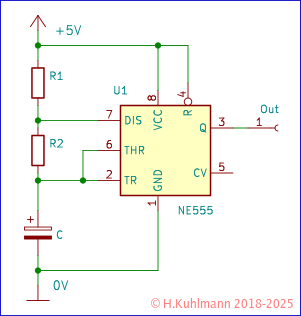

Astabiler Timer 555

Frequenz, Periode, Widerstände und/oder Kondensator für einen astabilen Timer 555 berechnen.

---

---

Werte berechnen

Es können Werte für R₁, R₂ oder C sowie f eingegeben oder berechnet werden.

Optimale Werte für C, R₁ und R₂ berechnen

Meistens sollen für eine vorgegebene Frequenz f die Werte für C, R₁ und R₂ berechnet werden.

• Frequenz f eingeben. (Hz, k, kHz, M, MHz) sind optional.

• oder Periode t eingeben. (µ, µs, m, ms, s) sind optional.
  Wenn die Frequenz und die Periode angegeben sind, wird immer die Frequenz genommen.

• Zeit t_h im high-Zustand oder

• Zeit t_l im low-Zustand oder

• Tastgrad t_g ( 0.5 < t_g < 1 ) können optional angegeben werden.

• Optimale Werte für C, R₁ und R₂ <Berechnen> betätigen

• Es wird ein möglichst kleiner Kondensator und Widerstände der ausgewählten E-Reihen berechnet.

• Der berechnete Wert f weicht um x% ab.
  Damit ist gemeint, um wie viel der angezeigte Wert vom berechneten Wert abweicht. Die Abweichung kommt durch Werte aus der E-Reihe für R₁, R₂ und C zustande.

Frequenz f berechnen

• Widerstände R₁ und R₂ eingeben. (Ω, k, kΩ, M, MΩ) sind optional.

• Kondensator C eingeben. (p, pF, n, nF, µ, µF) sind optional.

• <Berechnen> der Frequenz f betätigen.
  Es werden immer die Frequenz und die Periode berechnet.

• <Löschen> des Wertes.

• Angezeigter Wert

• Exakt genauer Wert

• Ing Wert in ingenieurmäßigen Einheiten

Periode t berechnen

• Widerstände R₁ und R₂ eingeben. (Ω, k, kΩ, M, MΩ) sind optional.

• Kondensator C eingeben. (p, pF, n, nF, µ, µF) sind optional.

• <Berechnen> der Periode t betätigen.
  Es werden immer die Frequenz und die Periode berechnet.

• <Löschen> des Wertes.

• Angezeigter Wert

• Exakt genauer Wert

• Ing Wert in ingenieurmäßigen Einheiten

Zeit im Zustand und Tastgrad berechnen

• Widerstände R₁ und R₂ eingeben

• entweder Frequenz f oder Periode t eingeben.

• Zeit t_h im high-Zustand <Berechnen> betätigen oder

• Zeit t_l im low-Zustand <Berechnen> betätigen oder

• Tastgrad <Berechnen> betätigen.

Widerstände R₁ und R₂ optimal berechnen

• Frequenz f eingeben. (Hz, k, kHz, M, MHz) sind optional.

• oder Periode t eingeben. (µ, µs, m, ms, s) sind optional.
  Wenn die Frequenz und die Periode angegeben sind, wird immer die Frequenz genommen.

• Zeit t_h im high-Zustand oder

• Zeit t_l im low-Zustand oder

• Tastgrad t_g können optional angegeben werden.

• Kondensator C eingeben. (p, pF, n, nF, µ, µF) sind optional.

• Widerstände R₁ und R₂ optimal <Berechnen> betätigen.

• Der berechnete Wert f weicht um x% ab.
  Damit ist gemeint, um wie viel der angezeigte Wert vom berechneten Wert abweicht. Die Abweichung kommt durch Werte aus der E-Reihe für R₁ und R₂ zustande.

Widerstand R₁ berechnen

• Frequenz f eingeben. (Hz, k, kHz, M, MHz) sind optional.

• oder Periode t eingeben. (µ, µs, m, ms, s) sind optional.
  Wenn die Frequenz und die Periode angegeben sind, wird immer die Frequenz genommen.

• Kondensator C eingeben. (p, pF, n, nF, µ, µF) sind optional.

• Widerstand R₂ eingeben. (Ω, k, kΩ, M, MΩ) sind optional.

• <Berechnen> von Widerstand R₁ betätigen.

• <Löschen> des Wertes.

• Angezeigter Wert

• Exakt genauer Wert

• Ing Wert in ingenieurmäßigen Einheiten

• E6 .. E24 nächster Wert aus der E-Reihe

• Oft ist es sinnvoll, Werte neu zu berechnen, wenn die E-Reihe geändert wurde.

• Der berechnete Wert f weicht um x% ab.
  Damit ist gemeint, um wie viel der angezeigte Wert vom berechneten Wert abweicht. Die Abweichung kommt durch Werte aus der E-Reihe für R₁, R₂ und C zustande.

• Wenn die E-Reihe verwendet wird, sind die Frequenz f und Periode t oft nicht genau. Die tatsächlichen Werte könnten neu berechnet werden.

Widerstand R₂ berechnen

• Frequenz f eingeben. (Hz, k, kHz, M, MHz) sind optional.

• oder Periode t eingeben. (µ, µs, m, ms, s) sind optional.
  Wenn die Frequenz und die Periode angegeben sind, wird immer die Frequenz genommen.

• Kondensator C eingeben. (p, pF, n, nF, µ, µF) sind optional.

• Widerstand R₁ eingeben. (Ω, k, kΩ, M, MΩ) sind optional.

• <Berechnen> von Widerstand R₂ betätigen.

• <Löschen> des Wertes.

• Angezeigter Wert

• Exakt genauer Wert

• Ing Wert in ingenieurmäßigen Einheiten

• E6 .. E24 nächster Wert aus der E-Reihe

• Oft ist es sinnvoll, Werte neu zu berechnen, wenn die E-Reihe geändert wurde.

• Der berechnete Wert f weicht um x% ab.
  Damit ist gemeint, um wie viel der angezeigte Wert vom berechneten Wert abweicht. Die Abweichung kommt durch Werte aus der E-Reihe für R₁, R₂ und C zustande.

• Wenn die E-Reihe verwendet wird, sind die Frequenz f und Periode t oft nicht genau. Die tatsächlichen Werte könnten neu berechnet werden.

Kondensator C berechnen

• Frequenz f eingeben. (Hz, k, kHz, M, MHz) sind optional.

• oder Periode t eingeben. (µ, µs, m, ms, s) sind optional.
  Wenn die Frequenz und die Periode angegeben sind, wird immer die Frequenz genommen.

• Widerstände R₁ und R₂ eingeben. (Ω, k, kΩ, M, MΩ) sind optional.

• <Berechnen> des Kondensators C betätigen.

• <Löschen> des Wertes.

• Angezeigter Wert

• Exakt genauer Wert

• Ing Wert in ingenieurmäßigen Einheiten

• E3 .. E6 nächster Wert aus der E-Reihe

• Oft ist es sinnvoll, Werte neu zu berechnen, wenn die E-Reihe geändert wurde.

• Der berechnete Wert f weicht um x% ab.
  Damit ist gemeint, um wie viel der angezeigte Wert vom berechneten Wert abweicht. Die Abweichung kommt durch Werte aus der E-Reihe für R₁, R₂ und C zustande.

• Wenn die E-Reihe verwendet wird, sind die Frequenz f und Periode t oft nicht genau. Die tatsächlichen Werte könnten neu berechnet werden.

---
