Spannungsregler
Integrierte Spannungsregler gibt es sowohl als einstellbare Spannungsregler als auch als Festspannungsregler.
Im Prinzip handelt es sich um Bauelemente mit einem Eingang, einem Ausgang und einer gemeinsamen Masse. Aus der ungeregelten Spannung am Eingang wird eine relativ genaue und konstante Spannung am Ausgang erzeugt.
Spannungsregler gibt es für eine Vielzahl von Spannungen und Leistungsklassen.
Allen gemeinsam ist, dass sie einfach anzuwenden sind.
Sie verfügen über einen internen Überlastschutz, einschließlich einer Strombegrenzung.
Dropout
Die Dropout-Spannung ist die minimale Spannung zwischen Eingang und Ausgang eines Spannungsreglers, bei der der Regler gerade noch eine stabile, geregelte Ausgangsspannung liefern kann.
Eine besondere Klasse sind die LDO-Regler, die mit einer niedrigen Spannung zwischen Eingang und Ausgang betrieben werden können. LDO heißt „Low Dropout“ (geringer minimaler Spannungsabfall).
Grundsätzlich gibt es:
- positive Spannungsregler für positive Eingangs- und Ausgangsspannungen und
- negative Spannungsregler für negative Eingangs- und Ausgangsspannungen.
Positive Spannungsregler
| Spannungsregler | Eigenschaft | Spannung | Strom |

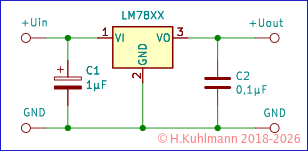

| LM78xx | Positiver Festspannungsregler | 5 V bis 24 V | 100 mA; 1,5 A |
| LM317 | Einstellbarer Spannungsregler | 1,5 V bis 35 V | 100 mA; 1,5 A |
| LP2950 | LDO-Regler für Batteriebetrieb | 3 V; 3,3 V; 5 V | 100 mA |
| LM2936 | LDO-Regler für Batteriebetrieb | 3 V; 3,3 V; 5 V | 50 mA |
Negative Spannungsregler

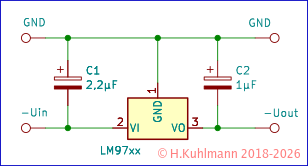

| Spannungsregler | Eigenschaft | Spannung | Strom |
| LM79xx | Negativer Festspannungsregler | -5 V bis -24 V | -100 mA; -1,5 A |
Einstellbare Spannungsregler
| Spannungsregler | Eigenschaft | Spannung | Strom |
| LM317 | Einstellbarer Spannungsregler | 1,5 V bis 35 V | 100 mA; 1,5 A |
| LT3080 | Präziser einstellbarer Spannungsregler | 0 V bis 35 V | 1 A |
| LT3082 | Präziser einstellbarer Spannungsregler | 0 V bis 35 V | 0,2 A |
| LT3083 | Präziser einstellbarer Spannungsregler | 0 V bis 15 V | 3 A |
- Der LT3080, LT3082 und LT3083 können auch als präziser einstellbarer Stromregler eingesetzt werden.
