SOT-Gehäuse
THT und SMD
Montage von Bauelementen auf Leiterplatten
THT (Through Hole Technology) Durchsteckmontage
- Die Anschlüsse von THT-Bauelementen werden durch Löcher in der Platine gesteckt und von unten verlötet.
- THT-Bauelemente werden auf der Oberseite der Platine montiert.
- Bedrahtete Bauelemente wie Widerstände und Kondensatoren werden in THT montiert. Dazu müssen die Anschlussdrähte entsprechend gebogen werden.
SMD (Surface Mounted Device) Oberflächenmontage
- SMD-Bauelemente benötigen keine Bohrungen, sondern werden direkt auf Kupferpads gelötet.
- SMD-Bauelemente können auf beiden Seiten einer Platine montiert werden.
Die SOT-Gehäuse sind SMD-Plastikgehäuse.
SOT Small Outline Transistor
Es gibt eine ganze Reihe von SOT-Gehäusen:
| SOT-23-3 | 3 Anschlüsse |
| SOT-143 | 4 Anschlüsse |
| SOT-23-5 | 5 Anschlüsse |
| SOT-23-6 | 6 Anschlüsse |
| SOT-223-4 | 4 Anschlüsse |
Es gibt außerdem eine Reihe von Varianten, die leider nicht einheitlich bezeichnet werden. Siehe Wikipedia.
- Die SOT-Gehäuse haben kein einheitliches Rastermaß.
Wir betrachten hier die Varianten:
Die Markierung für Pin 1 kann auch ein Strich sein.
Die Anschlussbelegung ist nicht genormt und muss dem Datenblatt des Bauelements entnommen werden.
Die Anschlüsse haben einen Abstand von 0,95 mm x 2,3 mm oder 1,9 mm x 2,3 mm.
Sie passen nicht unmittelbar in ein 2,54 mm-Raster.
Die Markierung für Pin 1 kann auch ein Strich sein oder entfallen.
Die Anschlussbelegung ist nicht genormt und muss dem Datenblatt des Bauelements entnommen werden.
Die Anschlüsse haben einen Abstand von 2,3 mm x 6,1 mm.
Sie passen nicht unmittelbar in ein 2,54 mm-Raster.
Belastbarkeit
Die Belastbarkeit eines Bauelements hängt von der maximal zulässigen Umgebungstemperatur ab. Die Wärme wird über die Platine abgeführt.
Wenn das Bauelement in ein Gerätegehäuse eingebaut ist, sind Temperaturen von 45 °C oder sogar 60 °C ohne Weiteres möglich. Auf Angaben für 20 °C oder 25 °C sollte man sich nicht verlassen.
Regeln
- Die Bauelemente werden zerstört, wenn sie zu heiß werden.
- Einige integrierte Schaltungen haben einen eingebauten Temperaturschutz.
- Die SOT-Gehäuse sind nur für sehr geringe Belastungen ausgelegt.
- Die folgende Tabelle ist eine Richtlinie, die auf der sicheren Seite liegt.
| Gehäuse | bis 45 °C | bis 60 °C |
| SOT-23 | 500 mW | 400 mW |
| SOT-143 | 500 mW | 400 mW |
| SOT-223 | 850 mW | 750 mW |
- Es gibt Bauelemente mit geringerer maximaler Leistung.
- Zur Sicherheit die Angaben in den Daten des Bauelements überprüfen.
Montage auf Lochrasterplatine
SOT-Gehäuse passen nicht in das 2,54 mm-Raster von Lochrasterplatinen. Für die meisten SMD-Gehäuse sind Adapterplatinen erforderlich.

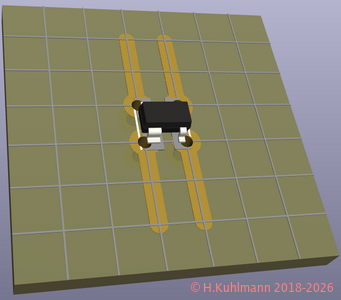

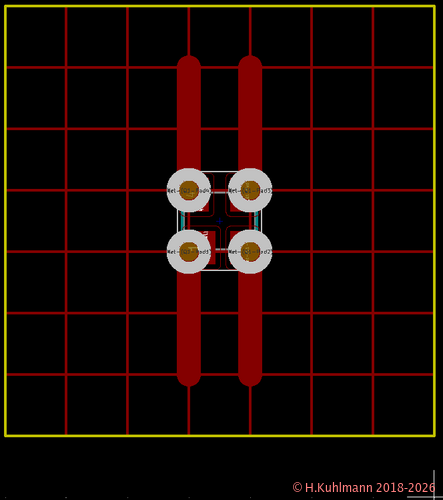

Die SOT-23-Gehäuse mit drei oder vier Anschlüssen lassen sich mit etwas Geschick auf 2,54 mm-Lochrasterplatinen setzen.

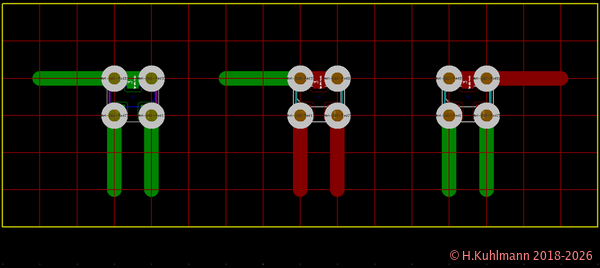

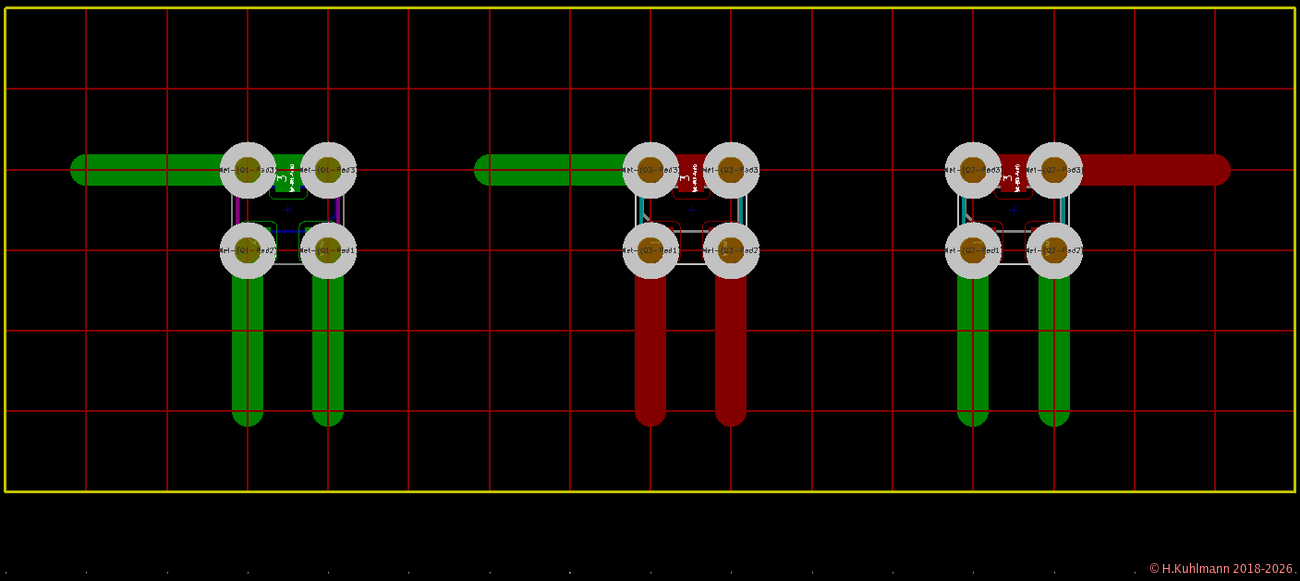

Links ist das SOT-23-3-Gehäuse auf der Unterseite montiert. Die beiden anderen sind auf der Oberseite montiert.
Der dritte Anschluss befindet sich zwischen zwei Lötpunkten. Er ist mit einem Draht verbunden, der die beiden Lötpunkte überbrückt.
Bei einer durchkontaktierten Lochrasterplatine können die Anschlüsse auch auf der Unterseite angeschlossen werden.

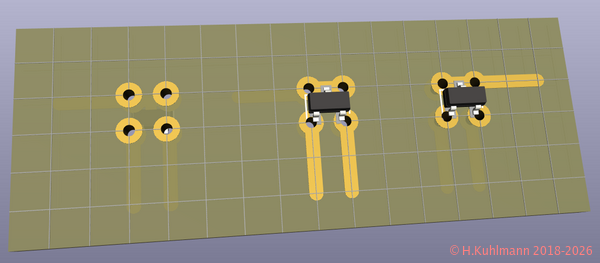

Bild 7 zeigt die Unterseite und ist somit spiegelverkehrt zu Bild 6.
Der dritte Anschluss befindet sich zwischen zwei Lötpunkten. Er ist mit einem Draht verbunden, der die beiden Lötpunkte überbrückt.
Die SOT-23-3-Gehäuse sind auf der Oberseite montiert.
Der dritte Anschluss befindet sich zwischen zwei Lötpunkten. Er ist mit einem Draht verbunden, der die beiden Lötpunkte überbrückt.
Bei einer durchkontaktierten Lochrasterplatine können die Anschlüsse auch auf der Unterseite angeschlossen werden.

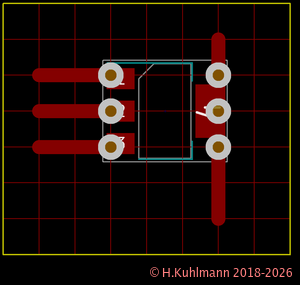

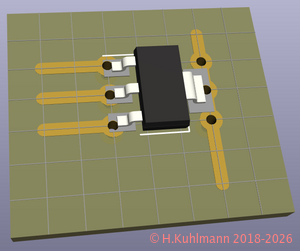

SOT-Gehäuse können auf die Oberseite einer durchkontaktierten Lochrasterplatine gesetzt werden.
Löten von SMD-Bauelementen
Die Lötpunkte werden dünn verzinnt. Anschließend wird das SMD-Bauelement daraufgelegt und mit einer Pinzette fixiert. Dann wird ein Anschluss erhitzt.
Der nächste Anschluss wird erst gelötet, wenn das Bauelement gut abgekühlt ist. Dann muss sehr schnell gelötet werden, damit sich der erste Anschluss nicht löst. Danach können auch die restlichen Anschlüsse gelötet werden.
Bei SMD-Bauelementen mit 3 Anschlüssen im SOT-23-Gehäuse befindet sich ein Anschluss zwischen zwei Lötpunkten. Er wird später mit einem Draht verbunden, der die beiden Lötpunkte überbrückt.

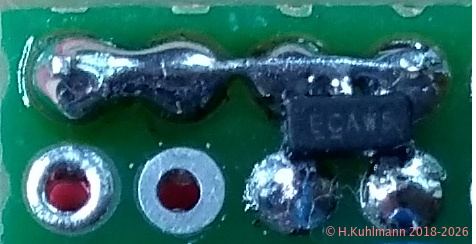

Bild 13 zeigt, wie ein SOT-23-3-Bauelement mit drei Anschlüssen gelötet werden kann. Das SMD-Bauelement wurde auf der Oberseite montiert. Der obere Anschluss wurde auf der Oberseite mit einem Draht verbunden. Die unteren Anschlüsse werden auf der Unterseite der Platine verbunden.
SMD-Adapter

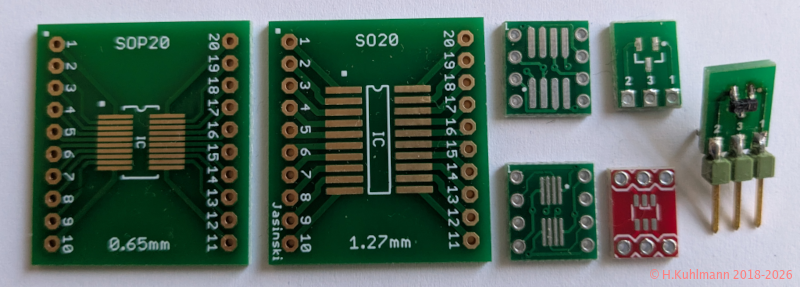

Adapterplatinen ermöglichen den Einsatz von SMD-Bauelementen mit vielen Anschlüssen auf Lochrasterplatinen.
Für die meisten SMD-Gehäuse werden Adapter angeboten.
