Die TPS2552 TPS2553 TPS2552-1 TPS2553-1 sind Stromverteilungsschalter mit elektronischer Sicherung.



TPS2552, TPS2553, TPS2552-1 und TPS2553-1

Die TPS2552, TPS2553, TPS2552-1 und TPS2553-1 sind Stromverteilungsschalter mit elektronischer Sicherung.

Anwendungsschaltung

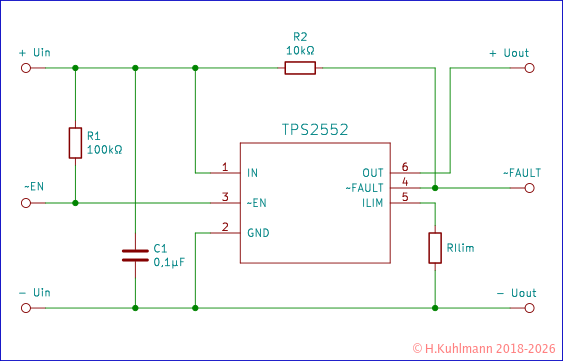

Bild 1: Prinzipschaltung der TPS2552, TPS2553, TPS2552-1 und TPS2553-1

Wirkung

Die TPS2552, TPS2553, TPS2552-1 und TPS2553-1 sind Stromverteilungsschalter für Spannungen zwischen 2,5 und 6,5V. Prinzipiell kann damit eine Last von verschiedenen Quellen versorgt werden. Jede Quelle kann separat eingeschaltet werden.

  • Das Prinzip einer Stromverteilungsschaltung wird in So-Funktioniert's: Stromverteiler erklärt.
Attention attention

Die TPS2552, TPS2553, TPS2552-1 und TPS2553-1 sind nur für Spannungen von 2,5V bis 6,5V geeignet.

Die TPS2552, TPS2553, TPS2552-1 und TPS2553-1

  • haben eine integrierte elektronische Sicherung, die zwischen 70mA und 1,5A einstellbar ist.
  • Der maximale Strom wird über den Widerstand RIlim eingestellt.
  • Der Einschaltwiderstand beträgt ca. 100mΩ.
  • Wenn die Ausgangsspannung größer als die Eingangsspannung ist, wird die Verbindung zwischen Eingang und Ausgang unterbrochen. Es kann also kein Strom vom Ausgang zum Eingang fließen.
  • Wenn die Eingangsspannung zu niedrig ist, unter 2,35V, wird dies am Ausgang ~Fault signalisiert.
  • Der Ausgang ~Fault ist ein Open-Drain-Ausgang und wird aktiv (LOW), wenn
  • der eingestellte Strom überschritten wird,
  • die Eingangsspannung zu niedrig ist und
  • die Ausgangsspannung größer als die Eingangsspannung ist.
  • Eine LED mit Vorwiderstand wischen ~Fault und Uin leuchtet im Fehlerfall.

Einstellung der Strombegrenzung

Die Strombegrenzung wird über den Anschluss Lim eingestellt

  • Wenn der Anschluss Lim mit In verbunden ist, wird der Strom auf 70mA begrenzt.
  • RIlim entfällt dann.
  • Ströme zwischen 100mA und 1,5A werden mit RIlim eingestellt.

Der Widerstand wird am besten mithilfe Bild von 2 bestimmt.

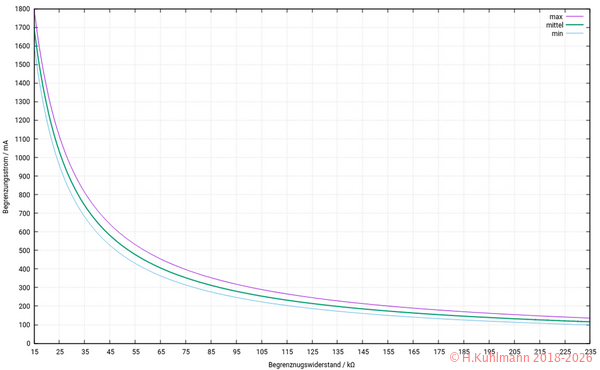

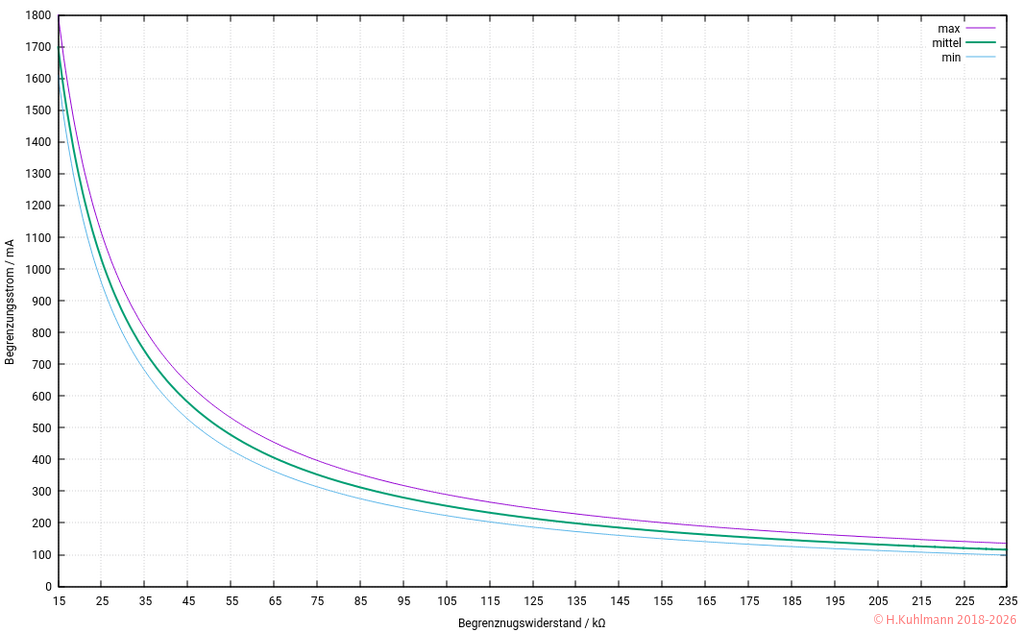

Bild 2: Begrenzungsstrom und Widerstand (nach Angaben von Texas Instruments)

Bild 2 zeigt den Zusammenhang zwischen dem Begrenzungswiderstand RIlim und dem Begrenzungsstrom ILim. Die obere und untere Kurve zeigen die möglichen Abweichungen.

Die folgende Tabelle zeigt die Werte von RIlim für einige Ströme an. Die Werte sind der E24-Reihe (5%) entnommen.

  • RIlim darf 232kΩ nicht überschreiten.
maximaler Strom RIlim
100mA 220k
200mA 110k
500mA 47k
1A 22k
1,5A 15k

Varianten

Eingang En

  • Der TPS2552 und TPS2552-1 haben Eingänge En, die LOW-aktiv sind.
  • Der TPS2553 und TPS2553-1 haben Eingänge En, die HIGH-aktiv sind.

Elektronische Sicherung

  • Der TPS2552-1 und der TPS2553-1 schalten ab, wenn der eingestellte Strom Ilim überschritten wird.
  • Der TPS2552 und der TPS2553 begrenzen bei Überschreiten des eingestellten Stromes Ilim auf diesen Wert.
  • Der TPS2552 und der TPS2553 können relativ hohen Lasten ausgesetzt sein und können sich erwärmen.
    Der Strom wird bei Überhitzung weiter reduziert.

Gehäuse

Bild 2: TPS2552, TPS2553, TPS2552-1 und TPS2553-1 werden u.a. im SOT-23-6 Gehäuse geliefert.

Siehe SOT-23-6-Gehäuse.
