Module sind Helfer, die auf Steckboards gesteckt werden.



Module

Einige Test-Schaltungen werden immer wieder benötigt, wenn neue Schaltungen auf Steckboards entwickelt und getestet werden. Wir könnten sie zwar leicht mit auf dem Steckboard aufbauen. Es erfordert allerdings einiges an Arbeit.

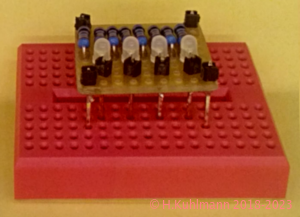

Bild 1: Modul auf Steckboard

Die Module verwenden einzelne Stifte aus 1-reihigen geraden Stiftleisten.

Die Länge der Stifte sollte etwa 20mm sein.

Der Durchmesser nicht über 0,8mm

Gut geeignet sind z.B.

  • die 50-polige Stiftleiste von Reichelt "SL 1X50G 2,54" für 0,36€
  • die 50-polige Stiftleiste von Reichelt "MPE 087-1-050" für 0,85€
  • Lötstifte sind ungeeignet, weil sie zu dick sind und Steckboards beschädigen.

Die Stifte werden mit dem Seitenschneider abgetrennt und mit dem langen Ende zur Unterseite eingesetzt.

Attention attention

Umstellung

  • Einige der vorgestellten Module wurden mit einseitigen Platinen hergestellt.
  • Die Anschluss-Stifte wurden von der Oberseite eingesetzt.
  • Die Beschreibung der Module wird überarbeitet.

Aufbau

Unsere Module werden auf Lochrasterplatinen aufgebaut.

Attention :-)

Durchkontaktiert

  • Am besten sind beidseitige Lochrasterplatinen mit durchkontaktierten Lötpunkten geeignet.

Die Stifte aus einer Stiftleiste werden mit dem kurzen Ende von der Unterseite in die Platine gesetzt und auf der Oberseite verlötet.

  • Das Layout muss vorsehen, dass die Verbindung auf der Oberseite erfolgen muss.
Attention pin

Einseitig

  • Bei einseitigen Lochrasterplatinen werden die Stifte von oben eingesetzt.

Die Stifte werden mit dem langen Stift von der Oberseite eingesetzt und auf der Unterseite verlötet.

Auf der eigentlichen Lötseite ragen die Stifte etwa 5mm aus dem Kunstoffrahmen heraus. Wir benötigen die 5mm nicht und drücken sie durch den Kunstoffrahmen.

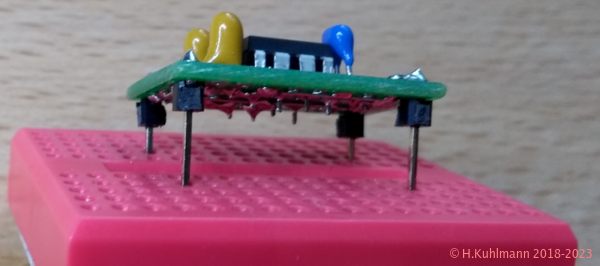

Bild 2: Modul mit durchkontaktierter Lochrasterplatine
Attention >

Platinen beschaffen

Im Internet werden auch von deutschen Anbietern durchkontaktierte Lochrasterplatinen angeboten. Gut geeignet sind Platinen ohne Firlefanz wie Steckanschlüsse, Bohrungen und breite Ränder mit 100mm x 160mm. Aber manchmal ist der Firlefanz günstiger :-)

Suche nach lochrasterplatine durchkontaktiert.

  • Lochraster oder Punktraster 2,54mm
  • Kein Streifenraster
  • möglichst Epoxyd

Steckboards

Die Module sollen auf Steckboards gesteckt werden. Damit sind die Maße der Module von den Steckboards abhängig. Siehe Steckboards unter Werkzeug etc.

Steckboards bestehen aus mehreren Kontaktgruppen mit 5 Kontakten mit einem Raster von 2,54mm. Zwei solcher aufrecht liegender Kontaktgruppen sind mit einem Abstand von 3 Rastern (7,62mm) übereinander angeordnet.

Manche Steckboards haben auch horizontal angeordnete Kontaktgruppen. Sie haben meistens zu den aufrecht liegenden Kontaktgruppen einen Abstand von 3 Rastern. Oft sind jeweils oben und unten zwei lange Reihen angeordnet. Die horizontalen Kontaktgruppen sind meistens miteinander verbunden.

In die aufrechten Kontaktgruppen werden Bauelemente gesetzt. Die horizontalen Kontaktreihen dienen oft der Stromversorgung.

Wenn das Modul, wie in Bild 1 und Bild 2 gezeigt, auf das Steckboard gesteckt werden soll, muss unterhalb und oberhalb des Moduls jeweils mindestens ein Pin für den Anschluss einer Steckbrücke frei sein. Das Modul darf nicht höher als 9 Raster sein, bzw. 10 Punkte belegen. Minimal muss es 3 Raster hoch sein.

Selbstverständlich können wir auch die horizontalen Kontaktreihen mit einbeziehen. Wir müssen dann eine Höhe von 10 Raster bis 14 Raster einhalten. Die in die horizontalen Kontaktreihen eingesteckten Anschlüsse des Moduls werden durch die horizontalen Kontaktreihen verbunden. Am besten legen wir 0V, Masse auf diese Anschlüsse.

Bei der Einbeziehung der horizontalen Kontaktreihen müssen wir beachten, dass diese oft aus Fünfer-Gruppen mit jeweils einem Raster ohne Kontakt bestehen.

Attention :-(

Steckboards ?

Leider haben wir die Rechnung ohne die Hersteller der Steckboards gemacht. Einige haben die horizontalen Kontaktreihen gegenüber den aufrechten um ein halbes Raster verschoben. Module lassen sich dann nicht in horizontale und aufrechte Kontakte einstecken.

Vor dem Kauf eines Steckboards sollten wir uns davon überzeugen, ob die horizontalen und aufrechten Kontakte auf dem gleichen Raster liegen.

Liste der Module

Hier werden einfache Module vorgestellt, die einfach auf das Steckboard gesetzt werden.

  • Takt-Modul Takt mit entprellten Tastern generieren
