LDO-Regler-Modul
Für Testzwecke wird manchmal eine Spannung von 3,3 V benötigt.
Ein einfaches Modul mit einem 3,3 V-Spannungsregler, der ab 4 V betrieben werden kann, ist hilfreich.
Es kann jedoch nicht jeder Spannungsregler verwendet werden, sondern nur einer, der mit einer niedrigen Spannung zwischen Ein- und Ausgang arbeiten kann, ein LDO-Regler.
Eigenschaften
- Das Modul ist ideal, um aus einem 5 V-System 3,3 V zu erzeugen.
- Die minimale Eingangsspannung beträgt 3,7 V.
- Das Modul kann mit bis zu 12 V betrieben werden.
- Der maximale Ausgangsstrom ist 50 mA bzw. 100 mA.
- Der Kurzschlussstrom kann bis zu 250 mA betragen.
- Das Modul schaltet bei Überhitzung ab.
- Die Version mit LM2936 hat einen geschützten Eingang
- für Spannungen bis zu +60 V und
- gegen Verpolung bis zu -40 V.
Das Modul ist für andere Ausgangsspannungen geeignet. Die Einstellung erfolgt über den Typ des Reglers.
| Spannung | Regler | Uin ≥ | Imax | C1 |
| 3,3 V | LM2936Z-3.3 | 3,7 V | 50 mA | 0,1 µF Keramik |
| 3,0 V | LM2936Z-3.0 | 3,4 V | 50 mA | 0,1 µF Keramik |
| 5,0 V | LM2936Z-5.0 | 5,4 V | 50 mA | 0,1 µF Keramik |
| 3,3 V | LP2950ACZ-3.3 | 3,7 V | 100 mA | 1 µF gepolt |
| 3,0 V | LP2950ACZ-3.0 | 3,4 V | 100 mA | 1 µF gepolt |
| 5,0 V | LP2950ACZ-5.0 | 5,4 V | 100 mA | 1 µF gepolt |
Verpolung am Eingang
- Der LM2936 ist geschützt.
- Der LP2950 ist ungeschützt.
Der LM2936
- bietet den Vorteil eines geschützten Eingangs
- gegen Spannungen von +60 V und
- Verpolung bis zu -40 V.
- Der LM2936 liefert maximal 50 mA und
- wird hier als LM2936Zxx im TO-92-Gehäuse verwendet,
- der relativ teuer (~2,00 €) ist.
Der LP2950
- hat eine maximale Eingangsspannung von 30 V und
- liefert maximal 100 mA.
- Der LP2950 wird hier als LP2950-xxLP im TO-92-Gehäuse eingesetzt und
- ist günstig (~0,50 €).
Eingangsspannung
Im Prinzip kann das Modul mit Eingangsspannungen über 24 V betrieben werden. Über 12 V wird der Regler jedoch sehr heiß und liefert nicht den maximalen Ausgangsstrom.
Kondensatoren
Für den Eingang sollten keine Tantalkondensatoren verwendet werden, da diese bei Verpolung leicht brennen.
Für den LM2936 ist ein 0,1 µF/100 V Keramikkondensator ideal.
Für den LP2950 ist ein 1 µF/100 V Aluminium-Elko geeignet.
Die Kondensatoren am Eingang müssen für die maximale Eingangsspannung geeignet sein. 60 V sind ausreichend.
Der Ausgangskondensator mit 22 µF/50 V ist ebenfalls ein Aluminium-Elko.
Aufbau
Lochrasterplatine
Dieses Projekt wird auf einer Lochrasterplatine mit durchkontaktierten Lötpunkten aufgebaut.
Wie es geht, beschreibt dieses Praktikum.

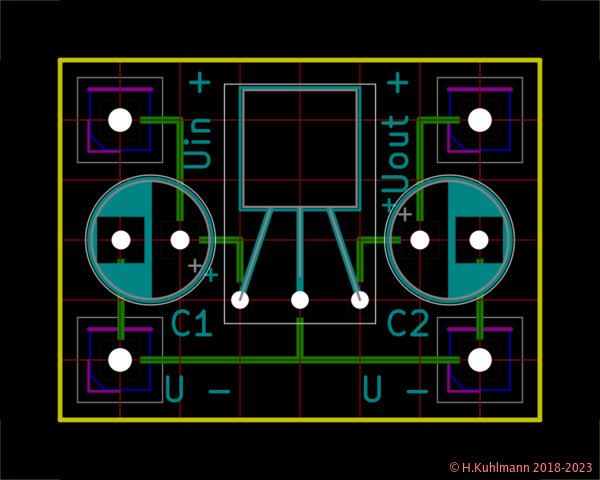

Die Darstellung des Layouts ist in Darstellung in KiCAD ausführlich beschrieben.
Im Layout sind Aluminium-Elkos dargestellt.
Die Schaltung und der Aufbau des Moduls auf einer Lochrasterplatine sind einfach.

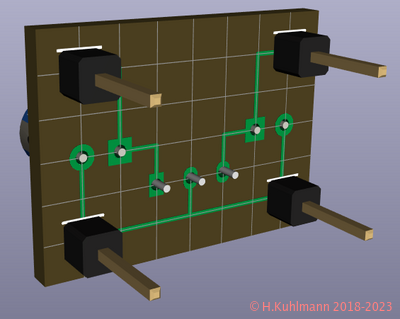

Die Stifte werden wie bei allen Modulen nach unten eingelötet.

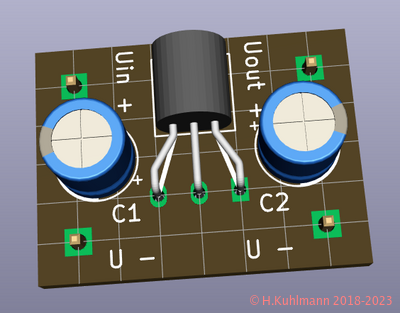

Der Spannungsregler wird gekippt mit der flachen Seite nach unten eingebaut.
