SO-8-3-Modul

Dieses Projekt wird auf einer Lochrasterplatine mit durchkontaktierten Lötpunkten aufgebaut.

Wie es geht, beschreibt dieses Praktikum.

Die Darstellung des Layouts ist in Darstellung in KiCad ausführlich beschrieben.

Für Testschaltungen auf dem Steckboard sind SMD-Bauelemente nicht geeignet. Hier hilft ein einfaches Modul.

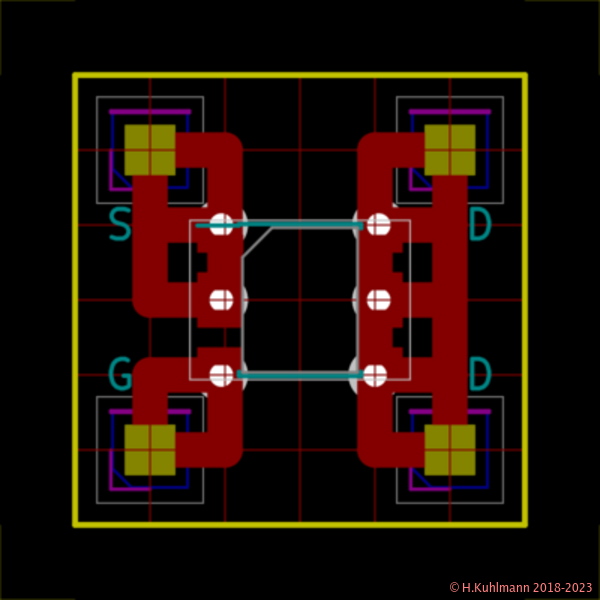

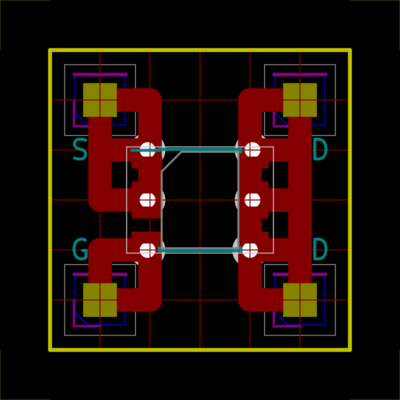

Die Leiterbahnen sind rot, die dünnen roten Linien sind das Raster. Die Lötpunkte für das SMD-Bauelement sind dargestellt.

Die dicken Leiterbahnen kühlen den Transistor / MOSFET.

Die Schaltung und der Aufbau des SO-8-3-Moduls sind einfach.

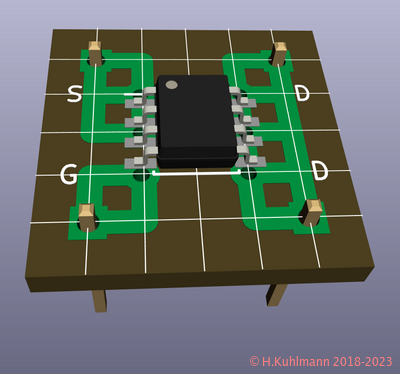

Das Modul ist auf einer kleinen Lochrasterplatine aufgebaut. Bei einseitigen Lochrasterplatinen liegt die Lötseite oben.

Die Stifte werden wie bei allen Modulen nach unten eingelötet.

Anstelle des in Bild 1 gezeigten MOSFETs kann natürlich jeder beliebige Transistor mit gleicher Anschlussbelegung verwendet werden.
