Digitaler Rechteckgenerator von 1Hz bis 150kHz



Rechteckgenerator

Dieser Rechteckgenerator beruht auf einem kleinen Fertiggerät, das um eine Ausgangsstufe und einen Verpolungsschutz erweitert wurde.

Rechteckgenerator XY-LPWM

Der Rechteckgenerator ist im Wesentlichen ein kleines Fertiggerät, das für DreiEuroFünfzig erworben werden kann. Seine Bezeichnung lautet XY-LPWM.

Der Generator hat folgende Spezifikation:

  • Ausgang: Rechtecksignal zwischen 0V und Versorgungsspannung
  • Frequenzbereich 1Hz bis 150kHz
  • Tastgrad 0% bis 100%
  • Versorgungsspannung 3,3V bis 30V

Für unsere Zwecke als Taktgenerator ist er gut geeignet:

  • Er ist einfach zu bedienen,
  • hat einen weiten Frequenzbereich,
  • kann mit unserer Spannung von 5V betrieben werden,
  • ist gegen Verpolung der Versorgungsspannung geschützt und
  • liefert für unsere Zwecke als Taktgenerator ausreichend gute Impulse.
  • Der Ausgang ist etwas schwach.
  • Es gibt noch drei weitere Anschlüsse, über die der Rechteckgenerator von einem Computer angesteuert werden kann. Diese Anschlüsse werden von uns nicht benutzt.

Erweiterung

Wir schließen an den Ausgang einen CMOS 4050 an. Alle Buffer des 4050 sind parallel geschaltet.

Dadurch kann der Taktgenerator mit 3,3V bis 15V betrieben werden.

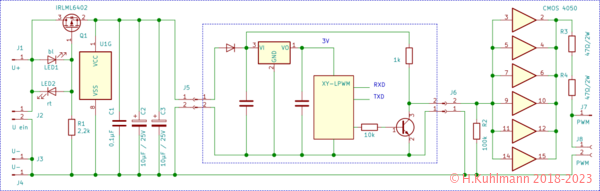

Bild 1: Rechteckgenerator mit Erweiterung

Als Schutz ist ein P-MOSFET in die Stromversorgung geschaltet. Zwei LEDs zeigen die anliegende Versorgungsspannung an. Sie sorgen auch dafür, dass die Gatespannung des P-MOSFET nicht zu hoch wird. Zur Stützung der Versorgungsspannung dienen zwei Tantalkondensatoren mit 10µF und 25V.

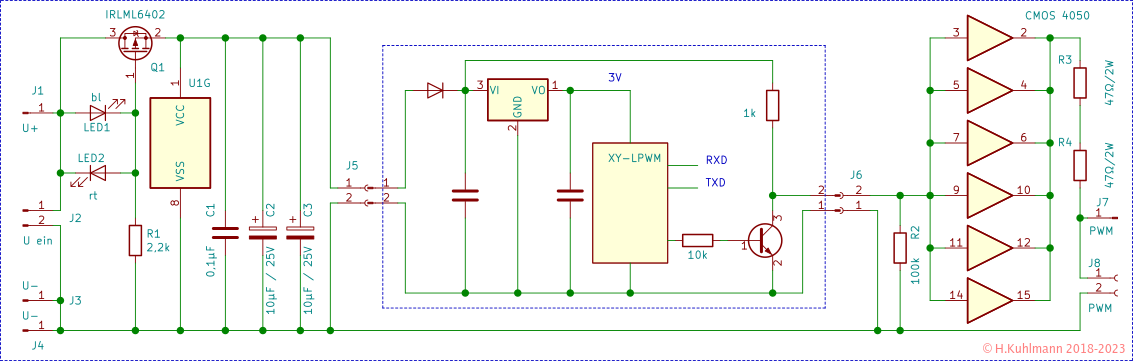

Interne Schaltung

Wir betrachten nur den für uns interessanten Ausschnitt der internen Schaltung des Rechteckgenerators.

Der Rechteckgenerator wird intern mit 3,3V versorgt. Eine Diode dient als Verpolungsschutz. Das von der internen Schaltung gelieferte digitale Signal wird über einen Transistor und einen Widerstand von 1kΩ auf das Niveau der Versorgungsspannung gebracht.

Ausgangsstufe

Der Ausgang des XY-LPWM wird durch einen CMOS 4050 verstärkt. Alle Gatter des 4050 sind parallel geschaltet. Zwei 47Ω Widerstände schützen den 4050 vor Überlastung.

  • Ein 74HC4050 ist nicht geeignet, da er nur mit 3V bis 6V betrieben werden darf.
  • Unsere Schaltung kann zwischen 3,3V und 15V betrieben werden.
  • Die Ausgangsstufe ist geeignet, um einen MOSFET zu treiben.
  • Die Versorgungsspannung sollte dann 9V bis 15V betragen.
  • Die Anstiegs- und Abfallzeit beträgt ca. 200ns.
  • Wird ein MOSFET angesteuert, liegt die Anstiegs- und Abfallzeit im Bereich von 1µs.

Aufbau

Attention >

Lochrasterplatine

Dieses Projekt wird auf einer Lochrasterplatine mit durchkontaktierten Lötpunkten aufgebaut.

Wie es geht, beschreibt dieses Praktikum.

Die Darstellung des Layouts ist in Darstellung in KiCAD ausführlich beschrieben.

Der Generator XY-LPWM kann im Internet beschafft werden und kostet nur wenige Euro.

Die Platine des XY-LPWM wird mit vier Stiften nach unten versehen, Huckepack auf unsere Platine gesetzt und mit 2mm Kunststoffschrauben befestigt.

Unsere Platine ist etwas länger als die des XY-LPWM. Links befindet sich eine zweipolige Stiftleiste für die Stromversorgung, rechts eine Buchse für den Ausgang.

Damit kann das Modul sowohl auf dem Steckboard als auch unabhängig auf den Stiften stehend betrieben werden.

Layout

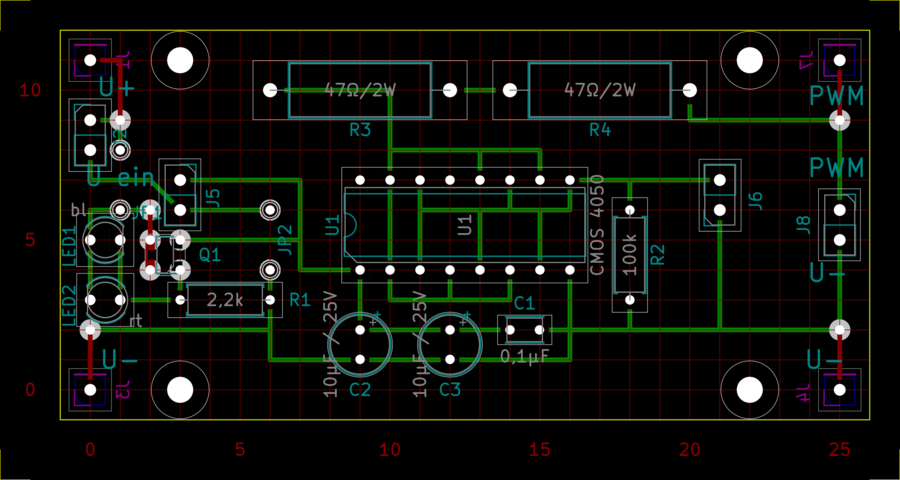

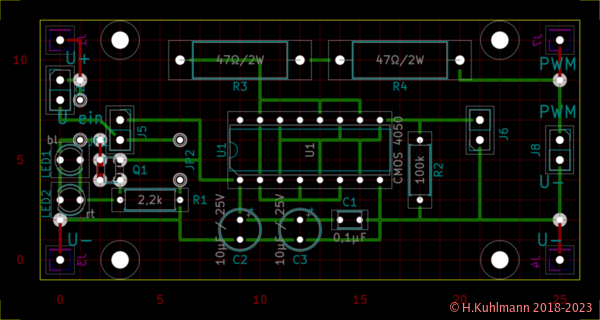

Layout des Generator-Moduls

Der XY-LPWM wird über die Buchsen J5 und J6 angeschlossen.

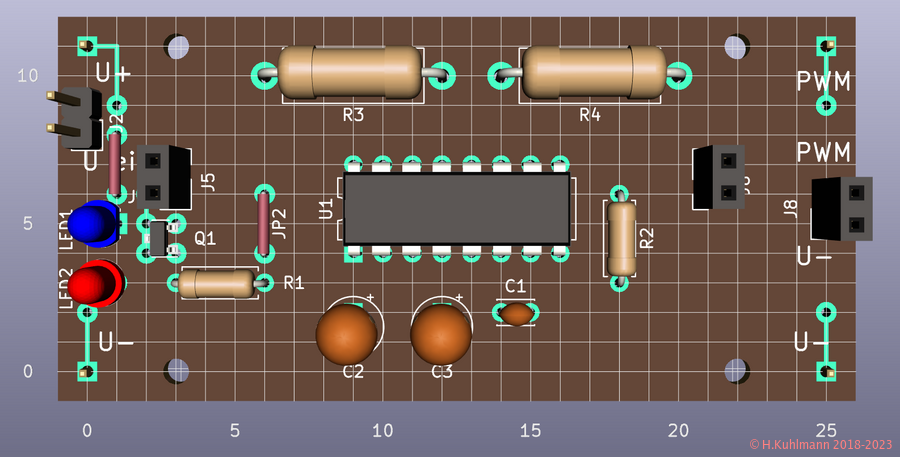

Das Generator-Modul in 3D von oben

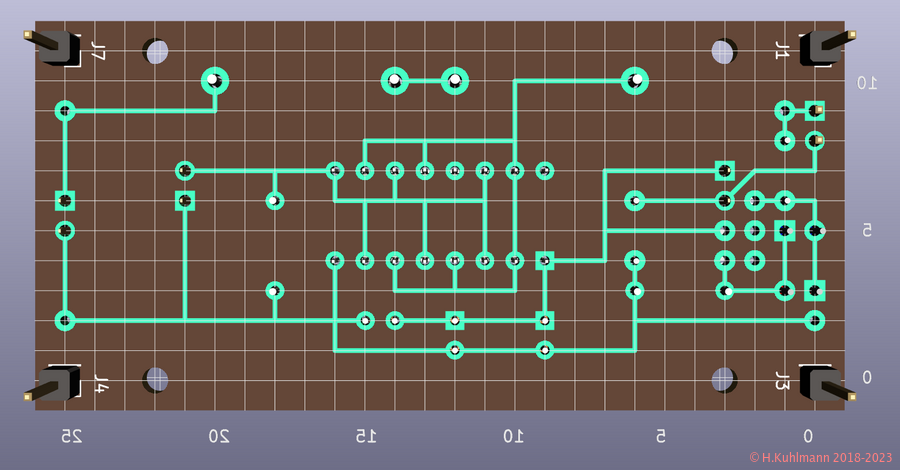

Das Generator-Modul in 3D von unten

Die Bohrungen für die vier 2mm Kunststoffschrauben sind gut zu erkennen.

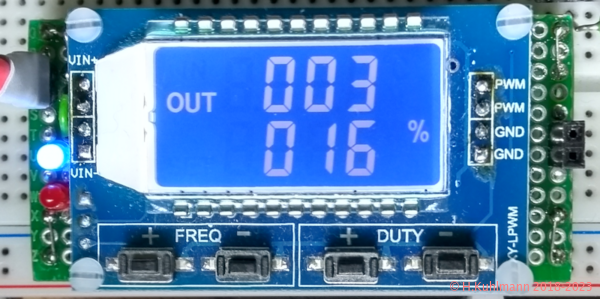

Bild 2: Rechteckgenerator

Unser Modul wird über 4 Stifte mit dem Steckboard verbunden.

Bedienung

Die Anzeige des Moduls zeigt oben die Frequenz und unten den Tastgrad an. Der Frequenzbereich reicht von 1 Hz bis 150 kHz. Die Einheiten werden nur indirekt angezeigt. Der Tastgrad liegt zwischen 0% (immer LOW) und 100% (immer HIGH).

Anzeige Darstellung Frequenz Frequenzbereich Auflösung
ohne Dezimalpunkt XYZ in Hz 1Hz .. 999Hz 1Hz
ein Dezimalpunkt X.YZ in kHz 1.00kHz .. 9.99kHz 10Hz
ein Dezimalpunkt XY.Z in kHz 10.0kHz .. 99.9kHz 100Hz
zwei Dezimalpunkte X.Y.Z in kHz 100kHz .. 150kHz 1kHz

Tabelle 1: Anzeige der Frequenz

Es wird deutlich, dass der Rechteckgenerator kein hochpräzises Gerät mit hoher Auflösung ist. Insbesondere bei Frequenzen unter 20Hz ist die Auflösung von 1Hz schlecht. Für unsere Zwecke ist der Generator dennoch gut geeignet, da er Frequenzen für unsere Schaltungen liefert und diese auch anzeigt.

Mit den Tasten + FREQ - kann die Frequenz eingestellt werden. Wenn eine Taste länger gedrückt wird, läuft die Frequenz durch.

Mit den Tasten + DUTY - kann der Tastgrad eingestellt werden.

  • Wird die Betriebsspannung entfernt, bleibt die letzte Einstellung erhalten.

Fazit

Der Rechteckgenerator

  • passt gut in unsere Sammlung von Modulen,
  • hat einen ausreichend großen Frequenzbereich,
  • hat leider eine schlechte Auflösung bei Frequenzen unter 20Hz
  • eine Anzeige,
  • einfache Bedienung,
  • eine Genauigkeit von 2%,
  • ist robust,
  • liefert Signale, die von schnellen CMOS-Bausteinen als Takt akzeptiert werden,
  • kann als Treiber für MOSFETs verwendet werden,
  • ist geeignet für Betriebsspannungen von 3,3V bis 15V und
  • kann mit einer Batterie betrieben werden.

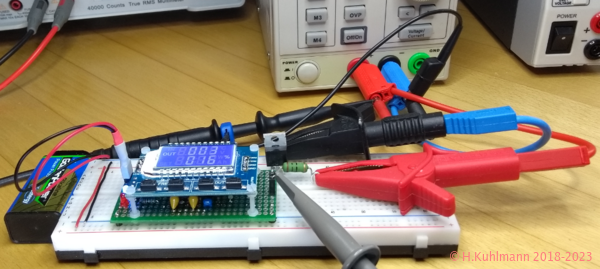

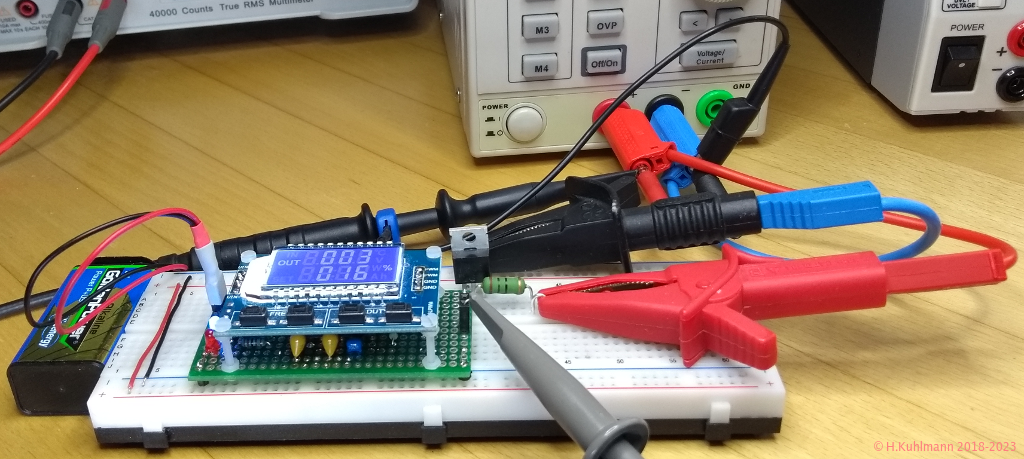

Bild 3: Rechteckgenerator als Treiber für einen N-MOSFET beim Test eines Labornetzgeräts
