Einfaches Modul für Transistoren im SOT-143-Gehäuse für Steckboards



SOT-143-Modul

Attention >

Lochrasterplatine

Dieses Projekt wird auf einer Lochrasterplatine mit durchkontaktierten Lötpunkten aufgebaut.

Wie es geht, beschreibt dieses Praktikum.

Die Darstellung des Layouts ist in Darstellung in KiCAD ausführlich beschrieben.

Für Testschaltungen auf dem Steckboard sind SMB-Bauteile nicht geeignet. Hier hilft ein einfaches Modul.

Bild 1: Schaltung des SOT-23-Modul

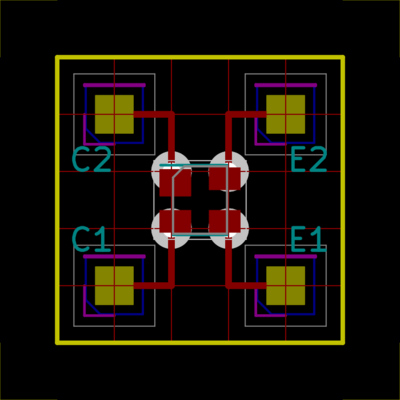

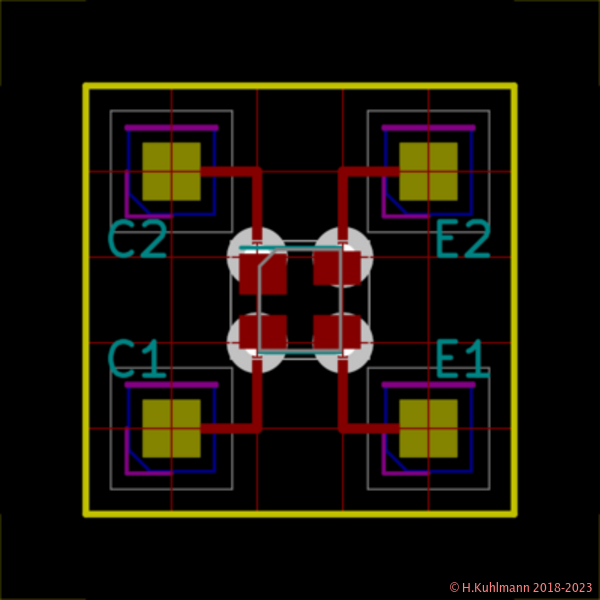

Bild 2: Layout des SOT-143-Moduls von oben

Das SMD-Bauteil wird auf er Oberseite montiert. Die Leiterbahnen auf der Oberseite sind rot, das Raster sind die dünnen roten Linien. Die Lötpunkte für das SMD-Bauteil sind eingezeichnet.

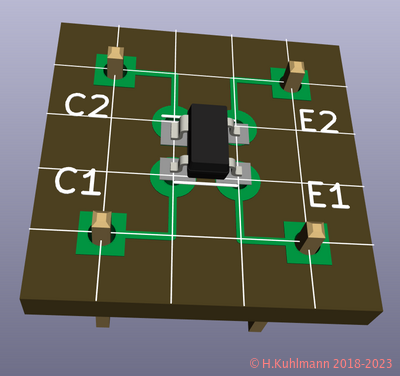

Bild 3: SOT-143-Modul von oben in 3D

Pin 1 des SOT-143-Gehäuses ist am breiten Anschluss zu erkennen.

Die Stifte werden von unten eingebaut.

Die Schaltung und der Aufbau des SOT-143-Moduls sind einfach.

Das Modul ist auf einer kleinen Lochrasterplatine aufgebaut. Bei einseitigen Lochrasterplatinen liegt die Lötseite oben.

Die Stifte werden wie bei allen Modulen nach unten eingelötet.

Anstelle des in Bild 1 gezeigten Doppeltransistors kann natürlich jeder beliebige Doppeltransistor mit gleicher Anschlussbelegung verwendet werden.
