Einfaches Modul für Transistoren im SOT-23-Gehäuse für Steckboards.



SOT-23-Modul

Attention >

Lochrasterplatine

Dieses Projekt wird auf einer Lochrasterplatine mit durchkontaktierten Lötpunkten aufgebaut.

Wie es geht, beschreibt dieses Praktikum.

Die Darstellung des Layouts ist in Darstellung in KiCAD ausführlich beschrieben.

Für Testschaltungen auf dem Steckboard sind SMB-Bauteile nicht geeignet. Hier hilft ein einfaches Modul.

Bild 1: Schaltung des SOT-23-Modul

Für den Drain sind zwei Stifte vorgesehen.

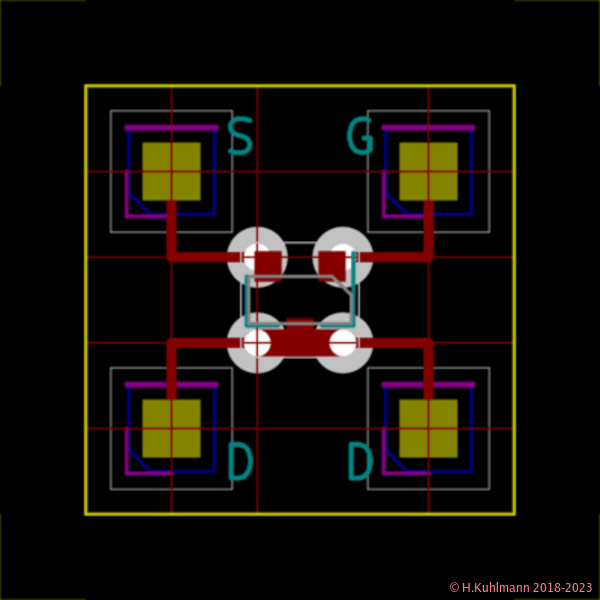

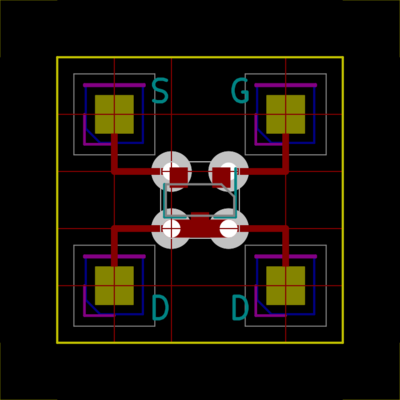

Bild 2: Layout des SOT-23-Moduls von oben

Die Leiterbahnen sind rot, das Raster sind die dünnen roten Linien. Die Lötpunkte für das SMD-Bauteil sind eingezeichnet.

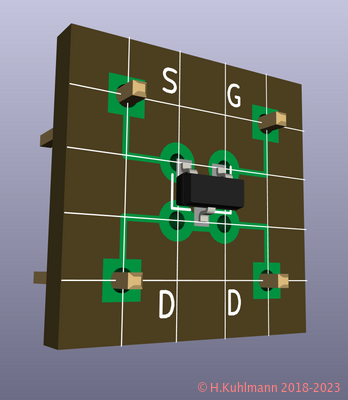

Bild 3: SOT-23-Modul von oben in 3D

Die Schaltung und der Aufbau des SOT-23-Modul sind einfach.

Das Modul ist auf einer kleinen Lochrasterplatine aufgebaut. Bei einseitigen Lochrasterplatinen liegt die Lötseite oben.

Die Stifte werden wie bei allen Modulen nach unten eingelötet.

Anstelle des in Bild 1 gezeigten P-MOSFETs kann natürlich jeder beliebige Transistor mit der gleichen Anschlussbelegung verwendet werden.
