Quarzgenerator-Modul

Dieses Modul ist für Versuche, die genaue Frequenzen benötigen. Es liefert 10MZ bis hinunter zu 1HZ.

Bild 1: Schaltung des Quarzgenerator-Moduls

Das Modul basiert auf einen Quarzoszillator mit 10MHz. Die 10MHz werden mit acht BCD-Zählern bis auf 0,1Hz geteilt.

Bild 2: Stromversorgung des Quarzgenerator-Moduls

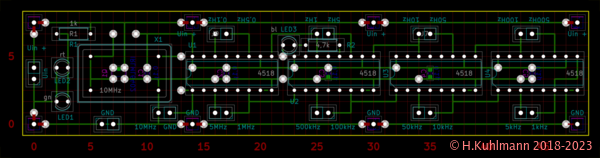

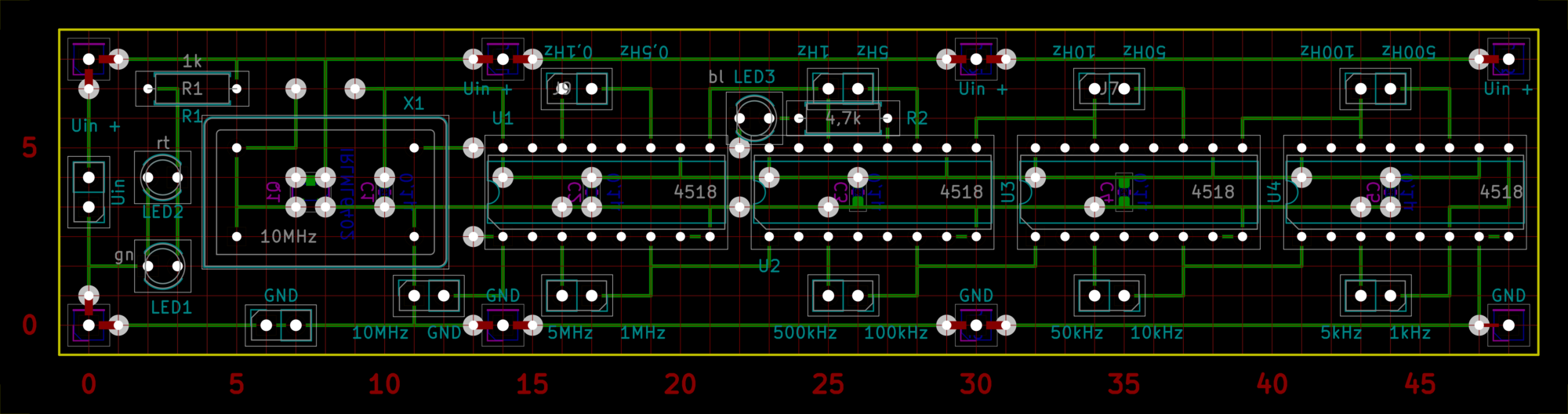

Bild 3: Layout des Quarzgenerator-Moduls

Der Aufbau des Moduls erfolgt auf einer Lochrasterplatine. Der MOSFET Q1 und die Kondensatoren sind SMD-Bauelemente, die auf der Unterseite einfach zwischen drei bzw. zwei Lötpunkte gesetzt werden. Dieses ist gut in Bild 5 zu sehen.

SMD-Bauelemente löten

Der IRLML6402 ist ein SMD-Bauteil, das nicht leicht zu löten ist. Wie wir einfache SMD-Bauelemente auf eine Lochrasterplatine aufbauen, ist prinzipiell auf der Bauelemente-Seite für SOT-Gehäuse beschrieben.

Die Lötpunkte werden dünn verzinnt und dann das SMD-Bauelement darauf gelegt, mit einer Pinzette fixiert und ein Anschluss erhitzt.

Der nächste Anschluss wird erst verlötet, wenn das Bauelement gut abgekühlt ist. Dann muss sehr schnell gelötet werden, damit sich der erste Anschluss nicht löst. Danach können die übrigen Anschlüsse ebenso verlötet werden.

Der dritte Anschluss eines IRLM6402 liegt zwischen zwei Lötpunkten. Er wird später mit einem Verbindungsdraht, der die beiden Lötpunkte überbrückt, verbunden.

Es gibt einige Kreuzungen von Leiterbahnen, die nicht unmittelbar auf der Unterseite durchgeführt werden können. Sie sind im Layout magenta eingezeichnet. Drei Verbindungen, über X1, vor U1 und vor U2 werden auf der Oberseite mit isoliertem Draht verlegt. Diese sind im der Draufsicht in Bild 4 zu sehen.

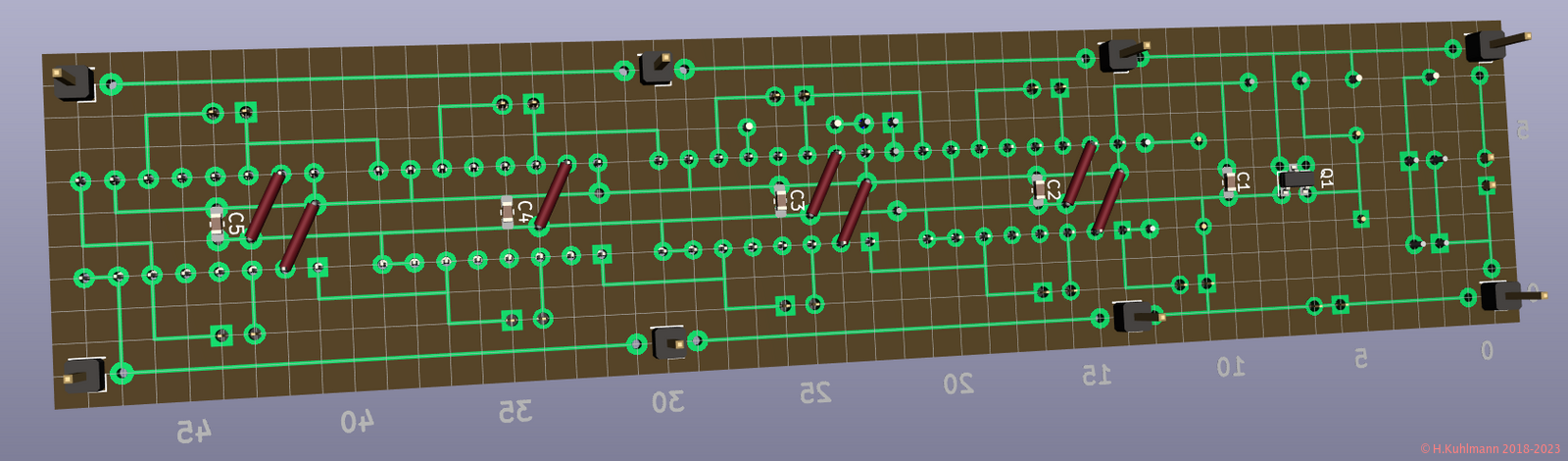

Unter den 4518 liegen jeweils zwei Brücken, die auf der Unterseite gelegt werden müssen. Sie sind im Layout magenta eingezeichnet. Diese Verbindungen werden auf der Unterseite mit isoliertem Draht durchgeführt. Sie sind in der 3-D-Ansicht von unten in Bild 5 gut zu erkennen.

Nur die acht Jumper für die Stromversorgung werden von der Unterseite eingesetzt. Sie werden auf der Oberseite mit einem daneben liegenden Lötpunkt verbunden (rot im Layout).

Die meisten Anschlüsse sind als Buchsen herausgeführt.

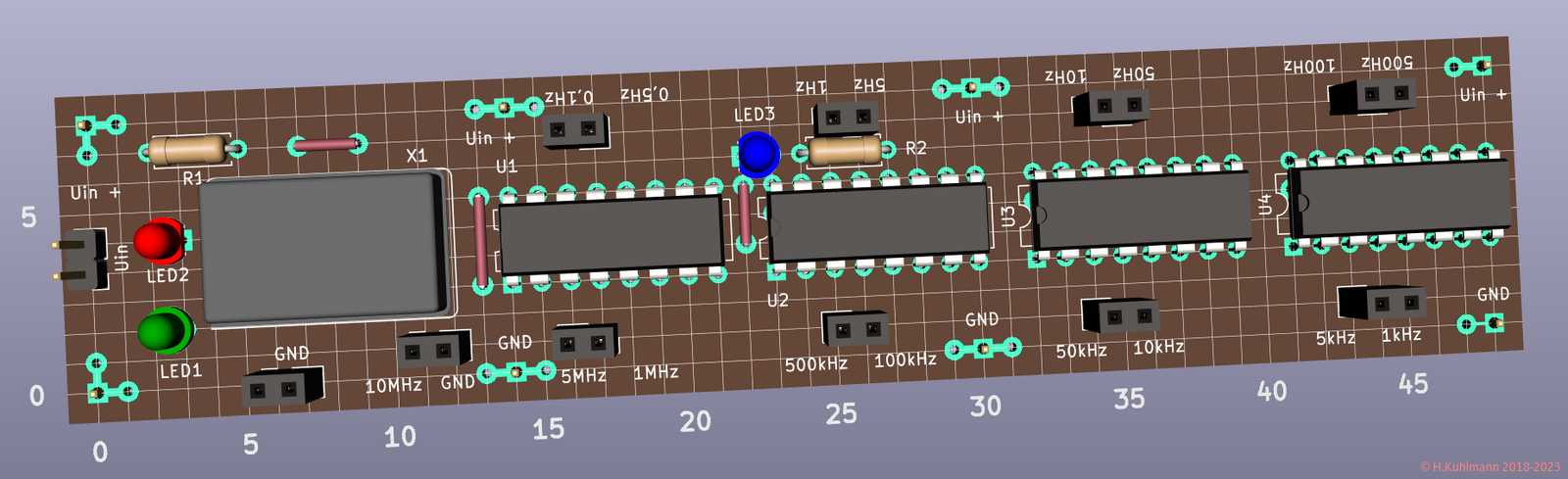

Bild 4: Quarzgenerator-Modul von oben in 3D

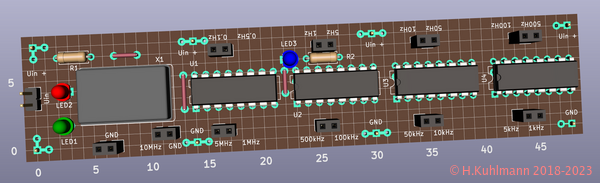

Bild 5: Quarzgenerator-Modul von oben in 3D
