Gehäuse von Widerständen
Widerstände sind zweipolige Bauelemente. Sie werden in verschiedenen Gehäusen geliefert.

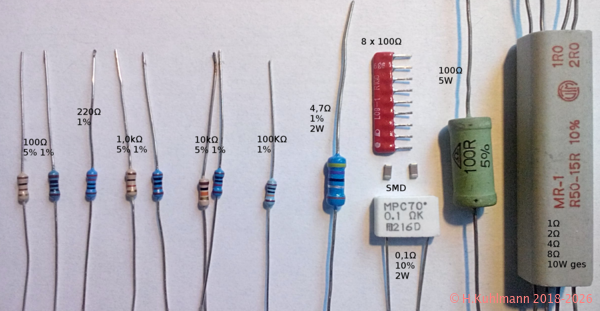

Links sind einige Widerstände der Bauform 207 zu sehen, der 4,7Ω Widerstand hat die Bauform 0414.
Es gibt
- Widerstandsnetzwerke z.B. mit 8 x 100Ω
- SMD-Widerstände
- radial bedrahtete Widerstände z.B. MPC70
- axial bedrahtete Widerstände im zylindrischen Keramikgehäuse z.B. 100Ω/5W
- Mehrfachwiderstände in einem Keramikgehäuse z.B. 1Ω, 2Ω, 4Ω und 8Ω mit 10W Gesamtleistung
THT und SMD
Montage von Bauelementen auf Leiterplatten
THT (Through Hole Technology) Durchsteckmontage
- Die Anschlüsse von THT-Bauelementen werden durch Löcher in der Platine gesteckt und von unten verlötet.
- THT-Bauelemente werden auf der Oberseite der Platine montiert.
- Bedrahtete Bauelemente wie Widerstände und Kondensatoren werden in THT montiert. Dazu müssen die Anschlussdrähte entsprechend gebogen werden.
SMD (Surface Mounted Device) Oberflächenmontage
- SMD-Bauelemente benötigen keine Bohrungen, sondern werden direkt auf Kupferpads gelötet.
- SMD-Bauelemente können auf beiden Seiten einer Platine montiert werden.
Bedrahtete Gehäuse
Die folgenden Werte sind Richtwerte. Die tatsächlichen Werte können davon abweichen.
| Gehäuse | Maße l x ∅ | max Leistung / W | max Leistung |
| Kohleschicht | Metallschicht | ||
| 0204 | 3,6 x 1,9 mm² | 0,1W | 0,4W |
| 0207 | 6,6 x 2,5 mm² | 0,25W | 0,6W |
| 0309 | 9,0 x 3,2 mm² | 0,4W | |
| 0411 | 9,9 x 3,6 mm² | 0,5W | |
| 0414 | 11,9 x 4,5 mm² | 0,6W | 1,0W |
| 0516 | 15,5 x 5,0 mm² | ||
| 0614 | 14,3 x 5,7 mm² | ||
| 0617 | 17,0 x 6,0 mm² | 0,7W | 2,0W |
| 0918 | 18,0 x 9,0 mm² |

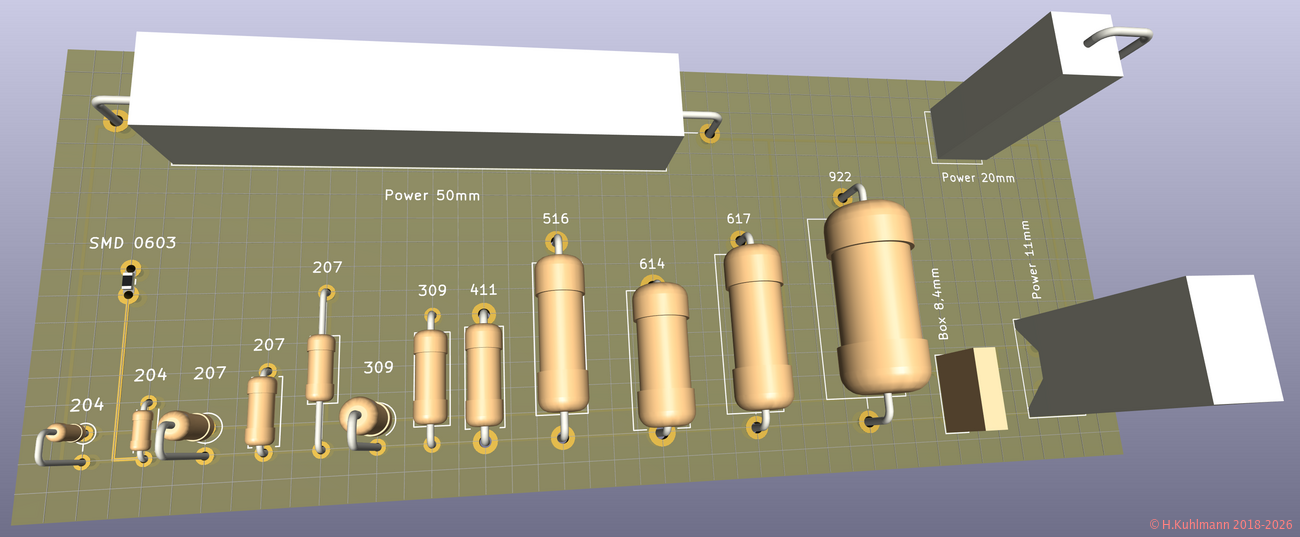

Auswahl von TDT-Gehäusen für Widerstände
Die bedrahteten Widerstände können liegend oder stehend eingesetzt werden.
Die Leiterbahnen verlaufen auf der Unterseite, mit Ausnahme des SMD-Widerstands, bei dem eine Leiterbahn auf der Oberseite verläuft.
SMD-Gehäuse
Widerstände werden auch in SMD-Gehäusen angeboten.
| Gehäuse | Maße l x b x h | max Leistung |
| 0402 | 1,00 x 0,50 x 0,35 mm³ | 0,063W |
| 0603 | 1,60 x 0,80 x 0,45 mm³ | 0,1W |
| 0805 | 2,00 x 2,25 x 0,55 mm³ | 0,125W |
| 1206 | 3,10 x 1,55 x 0,55 mm³ | 0,25W |
| 2010 | 5,08 x 2,54 x 0,55 mm³ | 0,75W |
| 2512 | 6,35 x 3,20 x 0,55 mm³ | 1W |

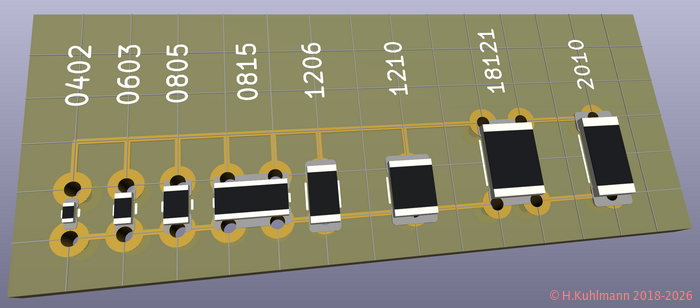

Auswahl von SMD-Gehäusen für Widerstände
Die Widerstände wurden so angeordnet, dass sie in das 2,54mm-Raster einer Lochrasterplatine passen. Die Leiterbahnen verlaufen auf der Oberseite.

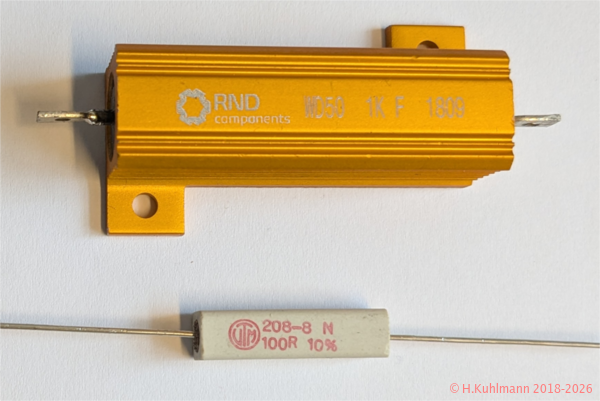

Leistungswiderstände
Widerstände für hohe Leistungen werden
- in Keramikgehäusen für THD-Montage,
- oder in TO-220-Gehäusen
- und in speziellen Metallgehäusen für die Montage auf Kühlkörpern
angeboten.
