THT und SMD

Montage von Bauelementen auf Leiterplatten

THT (Through Hole Technology) Durchsteckmontage

  • Die Anschlüsse von THT-Bauelementen werden durch Löcher in der Platine gesteckt und von unten verlötet.
  • THT-Bauelemente werden auf der Oberseite der Platine montiert.
  • Bedrahtete Bauelemente wie Widerstände und Kondensatoren werden in THT montiert. Dazu müssen die Anschlussdrähte entsprechend gebogen werden.

SMD (Surface Mounted Device) Oberflächenmontage

  • SMD-Bauelemente benötigen keine Bohrungen, sondern werden direkt auf Kupferpads gelötet.
  • SMD-Bauelemente können auf beiden Seiten einer Platine montiert werden.

Es gibt eine Reihe von zweipoligen SMD-Gehäusen.

  • Sie sind oft quaderförmig
  • oder haben spezielle Bauformen wie z. B.:
  • Dioden in Glasgehäusen mit SMD-Anschlüssen,
  • Elektrolytkondensatoren als runde Becher mit SMD-Anschlüssen oder
  • Induktivitäten mit Ferritkern und SMD-Anschlüssen.

Quaderförmige SMD-Gehäuse

Diese Gehäuse sind weitgehend standardisiert. Sie werden mit einer vierstelligen Zahl LLBB bezeichnet.

LL ist die Länge in 1/100 Zoll (0,254 mm).

BB ist die Breite in 1/100 Zoll (0,254 mm).

Die Dicke ist normalerweise kleiner als 0,7 mm, kann aber auch größer sein.

Bauform Maße Belastbarkeit
0402 1,00 mm x 0,50 mm 0,063 W
0603 1,60 mm x 0,80 mm 0,1 W
0805 2,00 mm x 1,25 mm 0,125 W
1008 2,50 mm x 2,00 mm
1210 3,20 mm x 2,50 mm 0,25 W
1608 4,00 mm x 2,00 mm
1812 4,60 mm x 3,20 mm
2010 5,08 mm x 2,54 mm 0,75 W
2512 6,32 mm x 3,20 mm 1 W
2816 7,00 mm x 4,00 mm
3025 7,62 mm x 6,35 mm

Einige gängige SMD-Bauformen mit der Belastbarkeit von Widerständen

SMD-Gehäuse für Dioden

Bauform Alias Maße Belastbarkeit
MELF DO-213AB 3,50 mm x 1,6 mm ∅ 0,5 A
SMA DO-214AC 2,7 mm x 4,5 mm 1 A
SMB DO-214AA 3,3 mm x 3,6 mm 1 A
SMC DO-214AB 7,0 mm x 6,0 mm 3 A
SOD-323 2,6 mm x 1,6 mm 0,25 A
SOT-23-3 3,0 mm x 1,3 mm 0,25 A
Dioden im SMD-Gehäuse

Von links: SMB, SOT-23-3, SOD-323, MELF-Kunststoff, MELF-Glas

SMD-Gehäuse für LED

Bauform Maße Belastbarkeit
0402 1,00 mm x 0,50 mm 20 mA
0603 1,60 mm x 0,80 mm 20 mA
0805 2,00 mm x 1,25 mm 20 mA
1206 3,20 mm x 1,60 mm 220 mA
1210 3,20 mm x 2,54 mm 20 mA

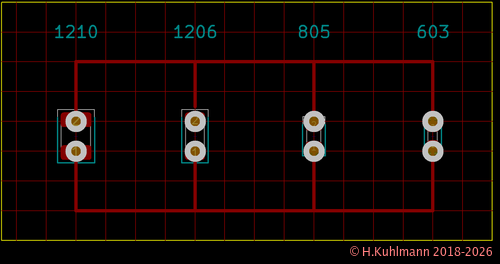

LED im SMD-Gehäuse

Montage auf Lochrasterplatine

Zweipolige SMD-Gehäuse können meist auf oder zwischen zwei Lötpunkten einer Lochrasterplatine platziert werden.

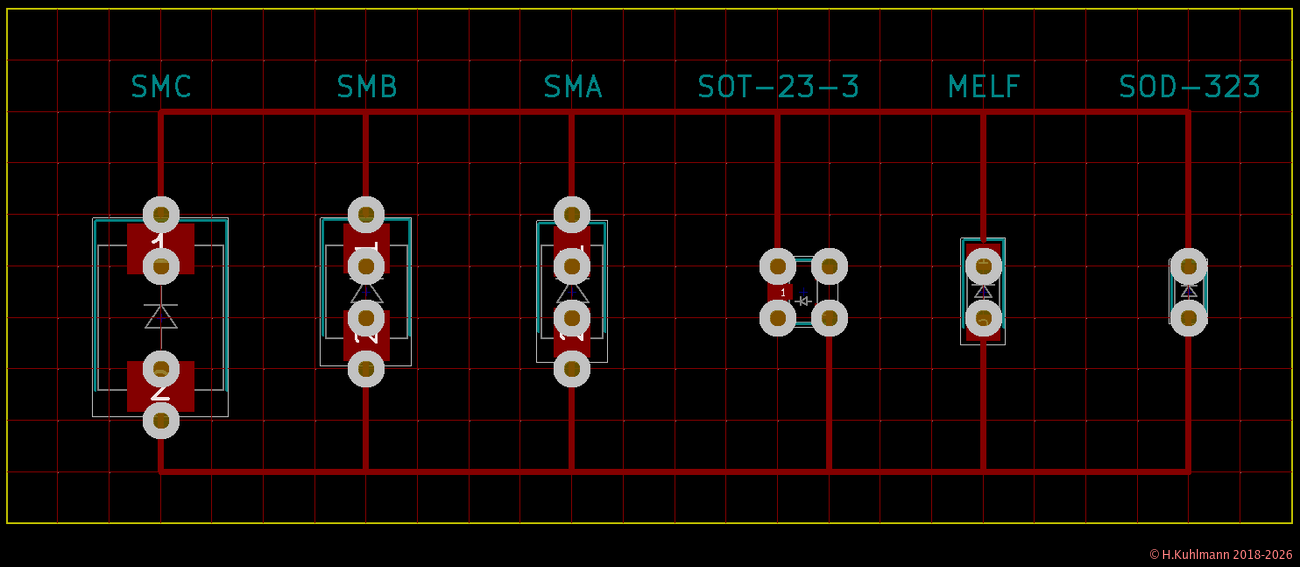

SMD-Dioden

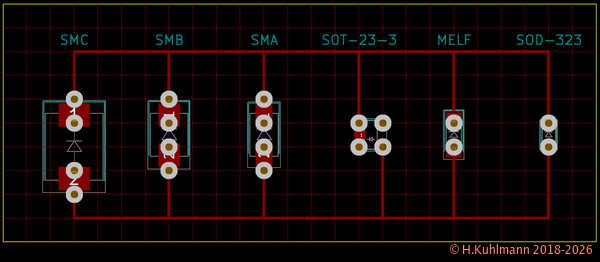

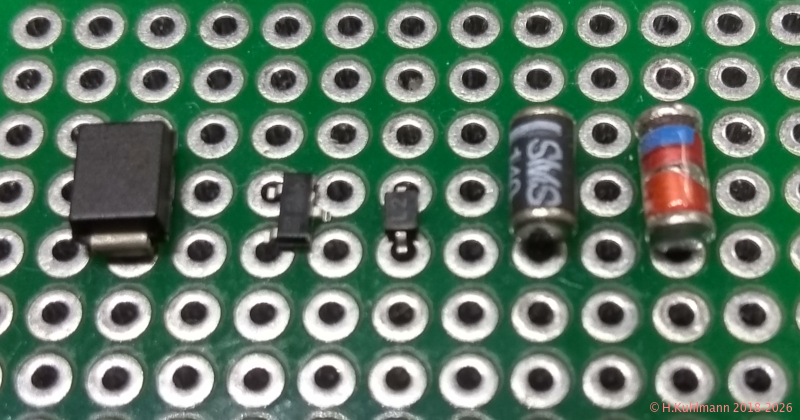

Bild 1: Dioden im SMD-Gehäuse auf der Oberseite einer Lochrasterplatine

Dioden gibt es auch im SOT-23-3-Gehäuse. Es kann eine oder zwei Dioden enthalten.

Passive Bauelemente

Bild 2: Widerstände auf der Oberseite einer Lochrasterplatine

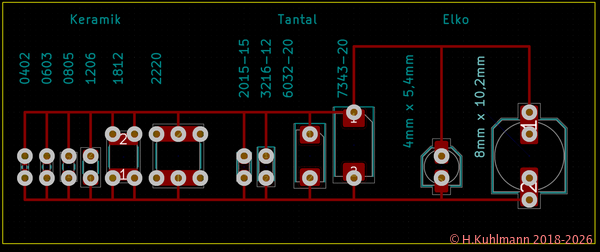

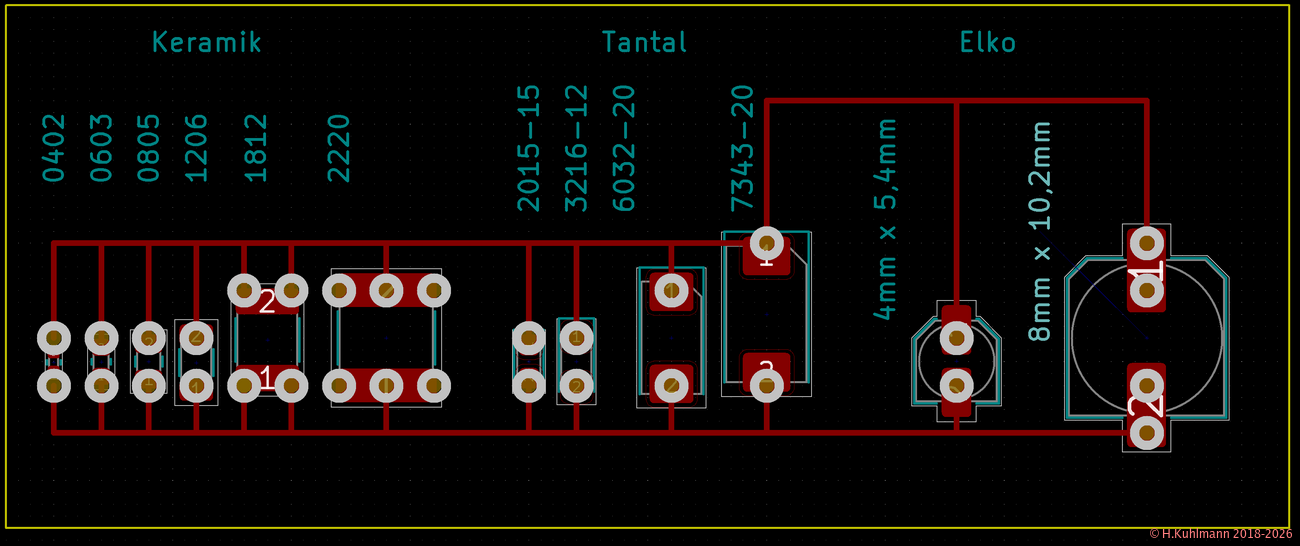

Bild 3: Kondensatoren auf der Oberseite einer Lochrasterplatine

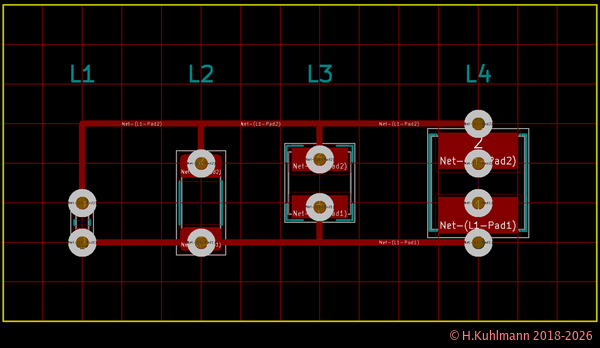

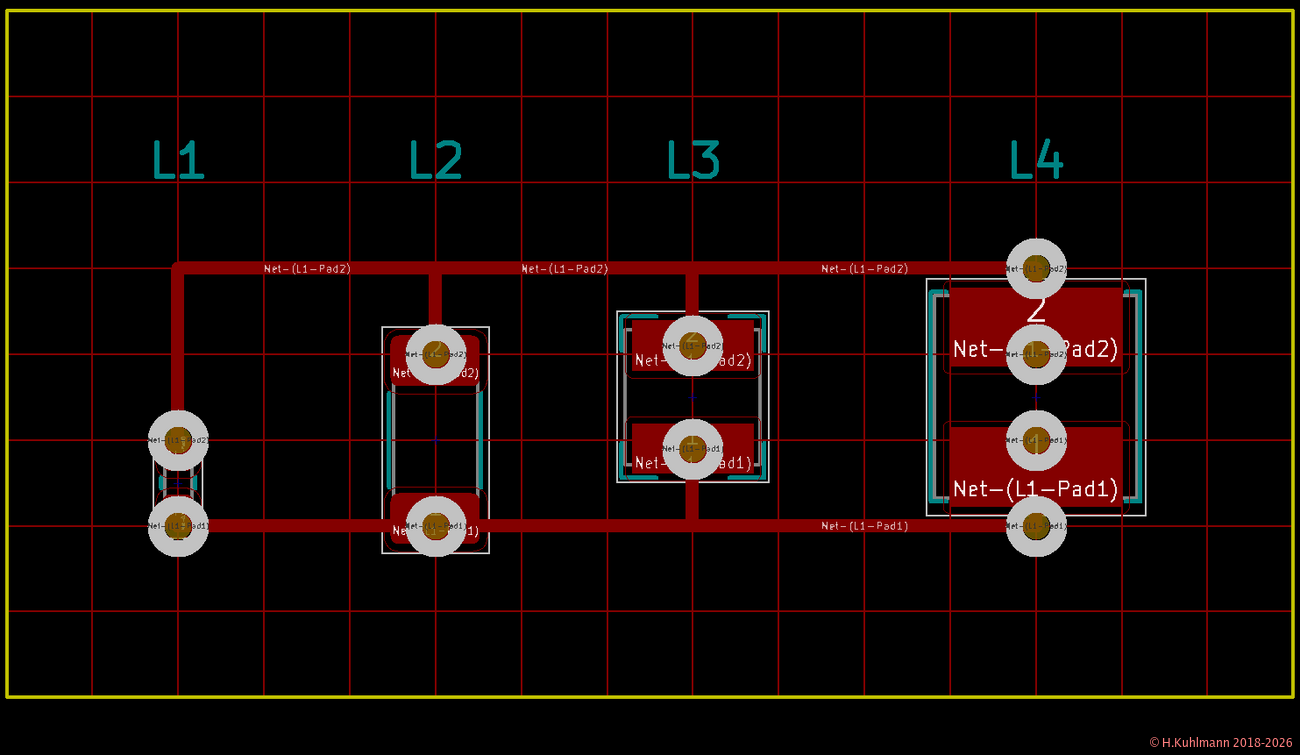

Bild 4: Induktivitäten auf der Oberseite einer Lochrasterplatine
Bauform Widerstand Kondensator Induktivität Anmerkung
0402 R1 zu klein zum Löten
0603 R2 C1 L1
0805 R3 C2
1205 C3
1812 C4
2010 R4 L2
2512 R5 C5
2816 C6
C7 Elko 4 mm ∅ x 4,5 mm
C8 Elko 8 mm ∅ x 5,4 mm
L4 vergossene Wicklung
L3 offene Wicklung

Bauformen in den Beispielen

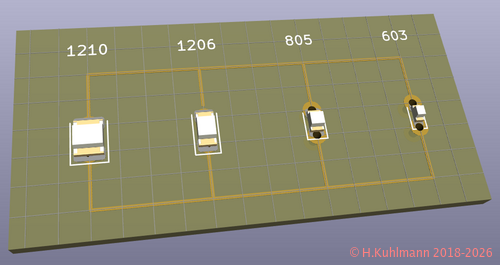

Bild 5: 3D-Ansicht der SMD-LED

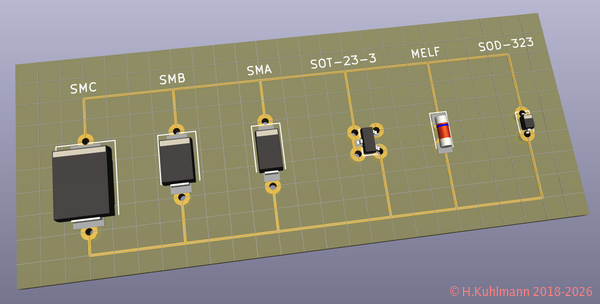

Bild 6: 3D-Ansicht der SMD-Dioden
Bild 7: 3D-Ansicht der SMD-Widerstände
Bild 8: 3D-Ansicht der SMD-Kondensatoren

Die Becher der Elkos sind gut zu erkennen.

Bild 9: 3D-Ansicht der SMD-Induktivitäten
