Die SO-Gehäuse sind SMD-Plastik-Gehäuse.



SO-Gehäuse

Attention >

THT und SMD

Montage von Bauelemente auf Leiterplatten

THT (Through Hole Technology) Durchsteckmontage

  • Die Anschlüsse von THT-Bauelementen werden durch Löcher in der Platine gesteckt und von unten verlötet.
  • THT-Bauelemente werden auf der Oberseite der Platine montiert.
  • Bedrahtete Bauelemente wie Widerstände und Kondensatoren werden in THT montiert. Dazu müssen die Anschlussdrähte entsprechend gebogen werden.

SMD (Surface Mounted Device) Oberflächenmontage

  • SMD-Bauelemente benötigen keine Bohrungen, sondern werden direkt auf Kupferpads gelötet.
  • SMD-Bauelemente können auf beiden Seiten einer Platine montiert werden.

Die SO-Gehäuse sind SMD-Kunststoff-Gehäuse.

SO Small Outline

Es gibt eine Reihe von Varianten, die leider nicht einheitlich bezeichnet werden. Siehe Wikipedia.

  • Die SO-Gehäuse haben kein einheitliches Rastermaß.

Wir betrachten hier die Variante mit 8 Anschlüssen.

Bild 1: SO-8 Gehäuse mit 8 Anschlüssen

Die Markierung für Pin 1 kann auch ein Strich sein.

Die Anschlussbelegung ist nicht genormt und muss dem Datenblatt des Bauelements entnommen werden.

Die Anschlüsse haben einen Abstand von 1,27mm

Sie passen nicht unmittelbar in ein 2,54mm-Raster.

Belastbarkeit

Die Belastbarkeit eines Bauelementes hängt von der maximal erlaubten Umgebungstemperatur ab. Die Wärme wird über die Platine abgeführt.

Wenn das Bauelement in ein Geräte-Gehäuse eingebaut ist, sind Temperaturen von 45°C oder sogar 60°C ohne weiteres möglich. Auf Angaben für 20°C oder 25°C sollte man sich nicht verlassen.

Regeln

  • Die Bauelemente werden zerstört, wenn sie zu heiß werden.
  • Manche Integrierten Schaltung haben einen eingebauten Temperaturschutz.
  • Die SO-Gehäuse sind nur für geringe Belastungen ausgelegt.
  • Die folgende Tabelle ist eine Richtlinie, die auf der sicheren Seite liegt.
bis 45°C bis 60°C
2W 1,6W

Aufbau auf Lochrasterplatine

SO-Gehäuse passen nicht in das 2,54mm-Raster von Lochrasterplatinen. Für die meisten SMD-Gehäuse sind Adapterplatinen erforderlich.

Die SO-8 Gehäuse, bei denen mehrere Anschlüsse zusammengefasst sind, können mit etwas Geschick auf 2,54mm Lochrasterplatinen gesetzt werden.

Beispiel MOSFET im SO-8 Gehäuse

1 - Source
2 - Source
3 - Source
4 - Gate
5 - Drain
6 - Drain
7 - Drain
8 - Drain

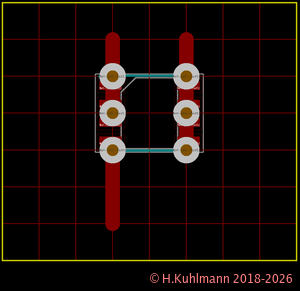

Bild 2: SO-8 Gehäuse mit 8 Anschlüssen im 2,45mm-Raster auf der Oberseite
Bild 3: SO-8 Gehäuse mit 8 Anschlüssen im 2,45mm-Raster in 3D-Ansicht

SMD-Adapter

Adapterplatinen ermöglichen den Einsatz von SMD-Bauelemente mit vielen Anschlüssen auf Lochrasterplatinen.

Bild 4: Einige SMD-Adapter

Für die meisten SMD-Gehäuse werden Adapter angeboten.
