DO-Gehäuse
DO-Gehäuse sind bedrahtete zweipolige Gehäuse für Dioden und Z-Dioden in Durchstecktechnik (THD). Für höhere Leistungen und Ströme werden auch andere Bauformen angeboten, z.B. das TO-220-Gehäuse.
| Gehäuse | Material | Durchmesser | Länge | Drahtdurchmesser | Ströme | Leistung max |
| DO-15 | Kunststoff | 3,5mm | 7,6mm | 0,88mm | 1A | 5W |
| DO-35 | Glas | 2,28mm | 5,08mm | 0,55mm | 200mA | 500mW |
| DO-41 | Kunststoff | 2,7mm | 5,2mm | 0,86mm | 1A | 1W |
| DO-201 | Kunststoff | 5,6mm | 9,5mm | 1,5mm | 2A | 5W |
Die Wärme der Dioden bzw. Z-Dioden wird über die Anschlussdrähte abgeführt. Bei hohen Leistungen oder Strömen müssen die Anschlussdrähte so kurz wie möglich sein. Zur Kühlung dient dann die Platine.
- Die Kathode der Dioden und Z-Dioden ist durch einen Ring gekennzeichnet.

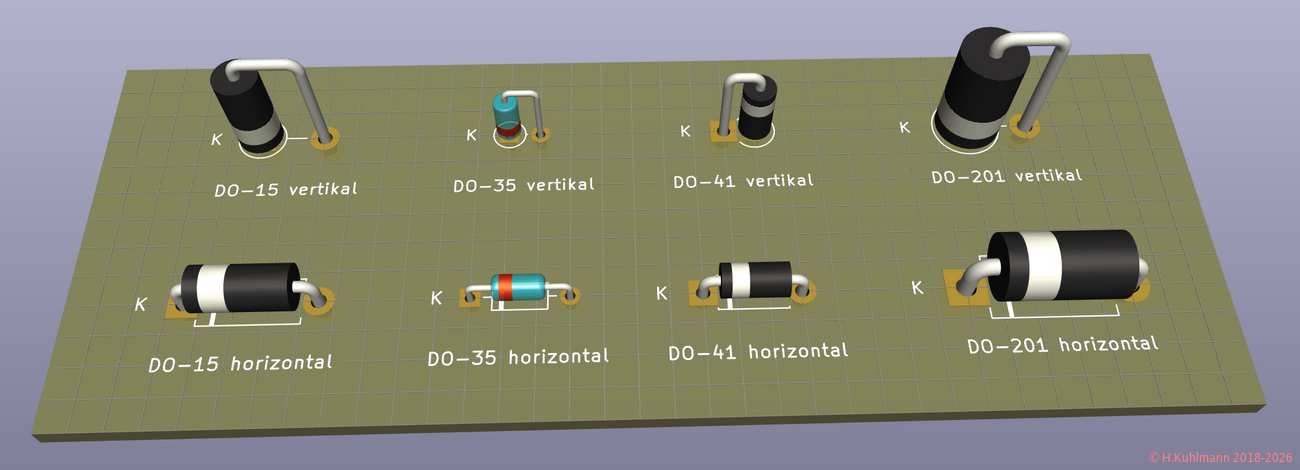

DO-Gehäuse können vertikal oder horizontal eingebaut werden. Für höhere Ströme und Leistungen sollten sie horizontal mit kurzen Anschlussdrähten eingebaut werden.
Die DO-Gehäuse lassen sich leicht in Lochraster-Patinen einsetzen. Die Anschlussdrähte müssen auf das Rastermaß von 2,54mm gebogen werden. Eventuell müssen Bohrungen in der Lochraster-Patinen aufgebohrt werden.
- SMD-Gehäuse sind unter Zweipolige SMD-Gehäuse beschrieben.
