Wir führen erste Messungen mit einem einfachen Oszilloskop durch.



Einführung einfaches Oszilloskop

Wir beginnen als Praktiker mit einem einfachen Oszilloskop und erarbeiten, wie dieses Gerät bedient wird.

Attention pin

DSO150

Das verwendete Oszilloskop DSO150

  • hat alle wesentlichen Elemente eines normalen Oszilloskops,
  • verwirrt nicht durch zusätzliche Funktionen und
  • kostet mit etwa 40€ nur ein zehntel eines normalen Oszilloskops.

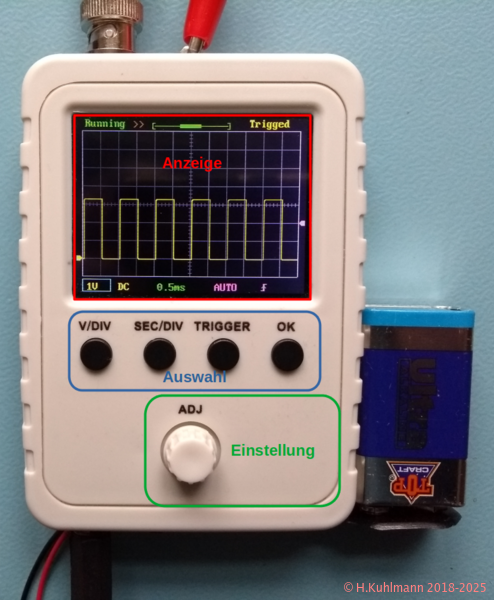

Bild 1: DSO150

Das DSO150 hat relativ wenig Bedienelemente

  • vier Taster,
  • einen Dreh-Knopf mit Tastfunktion,
  • einen in Bild 1 nicht sichtbaren Schalter für den Eingang
  • und einen Ein-/Ausschalter.
  • Ein normales Oszilloskop hat mindestens 10 oft mehr als 30 Schalter.

Wir benötigen noch ein paar Ansichten des DSO110:

An der Unterseite liegt

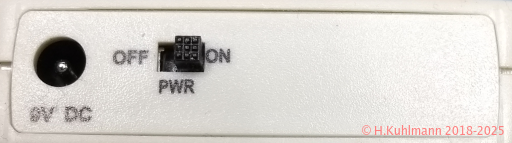

Bild 2: Stromversorgung des DSO150
  • der Anschluss für die Stromversorgung
  • und der Ein-Aus-Schalter.

Auf der Oberseite befinden sich

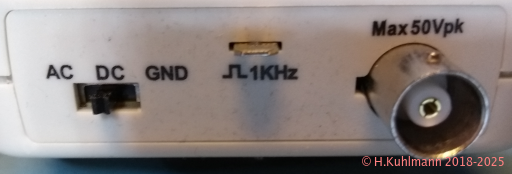

Bild 3: Anschlüsse des DSO150
  • eine BNC-Buchse, die mit dem BNC-Adapter verbunden wird,
  • ein Anschluss für ein 1kHz Testsignal und
  • der Eingangswahlschalter AC-DC-GND.
Attention attention

Batterie-Spannung

Wenn die Spannung der Batterie unter 7,5V fällt,

  • fängt das DSO150 an zu spinnen und lässt sich nicht mehr kalibrieren.
  • Neuerdings gibt es 9V-Akkus auf LiPo-Basis, die eine konstante 9V Spannung liefern.

Vorbereitung

  • Wir schließen die Stromversorgung (9V-Batterie) an das DSO150.
  • Wird schließen den BNC-Adapter mit den Krokodilklemmen an die BNC-Buchse an.
  • Wir klemmen die rote Krokodilklemme an den Anschluss für das Testsignal (Siehe Bild 1). Die schwarze Krokodilklemme wird nicht angeschlossen. Sie ist die Masseleitung.
  • Wir schalten den Eingangswahlschalter AC-DC-GND auf DC (Siehe Bild 3).
  • Wir schalten das DSO150 ein (Unterseite Bild 2).
  • Wir betrachten die Anzeige und wundern uns.
  • Um eine definierte Ausgangsbasis für dieses Praktikum zu haben, setzen wir das DSO150 zurück:
  • Wenn oben links HOLD angezeigt wird, drücken wir OK. Dann sollte Running angezeigt werden.
  • Wir betätigen die Tasten SEC/DIV und Trigger gleichzeitig für mindestens drei Sekunden.
  • Eine rechteckige Kurve sollte angezeigt werden.

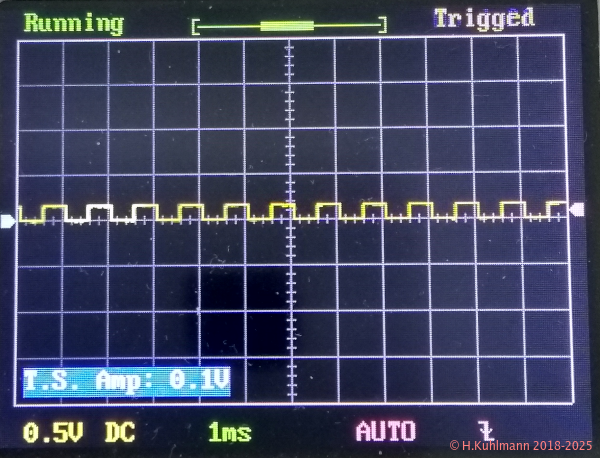

Bild 4: Anzeige des DSO150 nach dem Reset
  • Wenn wir Pech haben, haben wir ein Chaos wie in Bild 4.
  • Es kann sein, dass das Signal höher ist.
  • Es kann sein, dass das Signal durchläuft.
  • Es kann sein, dass oben rechts nicht Trigged, sondern Waiting angezeigt wird.
  • Das kleine Dreieck links ist dann meistens ober- oder unterhalb des Signals.

Wir gehen ruhig und systematisch vor

  • Wenn unten links ein blaues Feld mit T.S. Amp: erscheint:
  • Den Knopf von ADJ drücken, bis T.S. Amp: 3.3V angezeigt wird.
  • Dann den Knopf von ADJ drei Sekunden lang drücken, bis das blaue Feld verschwindet.
  • Falls oben links HOLD angezeigt wird, die Taste OK drücken bis Running angezeigt wird.
  • Den Eingangswahlschalter AC-DC-GND auf GND stellen (Siehe Bild 3).
  • Die Taste V/DIV drei Sekunden lang drücken.
  • Unten in der Anzeige erscheint eine horizontale gelbe Linie und links daneben ein kleines gelbes Dreieck.
  • Den Eingangswahlschalter AC-DC-GND wieder auf DC stellen (Siehe Bild 3).
  • Die Kurve in Bild 4 hat sich eventuell etwas verschoben.
  • Den Taster Trigger für drei Sekunden drücken.
  • Ein violetter oder blauer Pfeil erscheint rechts. Das Signal sollte sich in der Mitte befinden.
Attention :-(

Leider müssen wir manchmal die Vorbereitungsprozedur wiederholen.

  • Das ist der Preis für das günstige Oszilloskop.

Erste Einstellungen des DSO150

Nach dem Zurücksetzen des DSO150 werden wir das Oszilloskop besser einstellen und uns mit den Werten vertraut machen.

Messbereich der Eingangsspannung

  • Wir drücken die Taste V/DIV.
  • Dann sollte in der Anzeige unten links 0.5V blau eingerahmt sein. Eventuell muss Die Taste V/DIV erneut betätigt werden.
  • Wir drehen den Dreh-Knopf ADJ.
  • Dann ändern sich die Werte im blauen Rahmen, z.B. auf 0.2V, 0.1V, 50mV oder 1V, 2V und 5V
  • Die Höhe und Form der Kurve ändern sich.
  • Der Messbereich der Eingangsspannung wird wie bei einem Voltmeter eingestellt.
  • Wenn die Kurve an den oberen Rand geht, sollte ein größerer Spannungsbereich ausprobiert werden, weil das Signal über den dargestellten Bereich hinausgehen könnte.
  • Wir stellen den Messbereich 1V, d.h. 1V/Div ein.
  • Wenn das Signal durchläuft, hilft die Taste Trigger für mindestens drei Sekunden drücken.
  • Die horizontalen Linien bilden das Raster für die Eingangsspannung.
  • Eingangsspannung wird auf der vertikalen Achse dargestellt.
  • Mit 1V/Div haben wir den Messbereich der Eingangsspannung auf 1V pro vertikalem Raster eingestellt.
  • Damit können wir die Eingangsspannung messen.

Zeitbasis

  • Die horizontale Achse stellt die Zeit dar.
  • Die vertikalen Linien sind das Raster für die Zeit.
  • Der Messbereich für die Zeit kann eingestellt werden.
  • Wir drücken den Taster SEC/DIV.
  • Dann sollte die grüne Anzeige über dem Taster SEC/DIV blau eingerahmt sein. Eventuell muss der Taster SEC/DIV erneut betätigt werden.
  • Wir drehen den Dreh-Knopf ADJ.
  • Dann ändern sich die Werte im blauen Rahmen, z.B. auf 1ms, 2msV, 5ms oder 0.5ms, 0.2ms, 0.1ms, 50µs.
  • Die Breite der Kurve ändert sich.
  • Wir stellen den Messbereich für die Zeit auf 0.5ms ein.
  • Damit haben wir den Messbereich für die Zeit auf 0.5ms/Div eingestellt, d.h. 0,5ms pro horizontalem Raster.
  • Die vertikale Linie in der Mitte der Anzeige ist sozusagen die Null-s-Linie,
  • wenn sich der Anzeigebereich in der Mitte befindet.
  • Dieses wird erreicht, wenn der Taster SEC/DIV für drei Sekunden drücken.
  • Wir können die Zeit auf der horizontalen Achse messen.

Erste Messungen mit dem DSO150

Um die Eingangsspannung genau messen zu können, müssen wir bestimmen, wo 0V liegt.

  • Dazu schalten wir den Umschalter AC-DC-GND auf GND.
  • In der Anzeige erscheint eine gelbe Linie. Das ist die Null-V-Linie.
  • Mit dem Dreh-Knopf ADJ verschieben wir diese Linie in die Mitte der Anzeige.
  • 0V befindet sich auf der mittleren horizontalen Linie.
  • Um sicherzugehen, dass das DSO150 die Null-V-Linie auch wirklich dorthin gelegt hat, drücken wir die Taste V/DIV für drei Sekunden.
  • Wir stellen den Umschalter AC-DC-GND auf wieder auf DC.
  • Nicht auf AC.

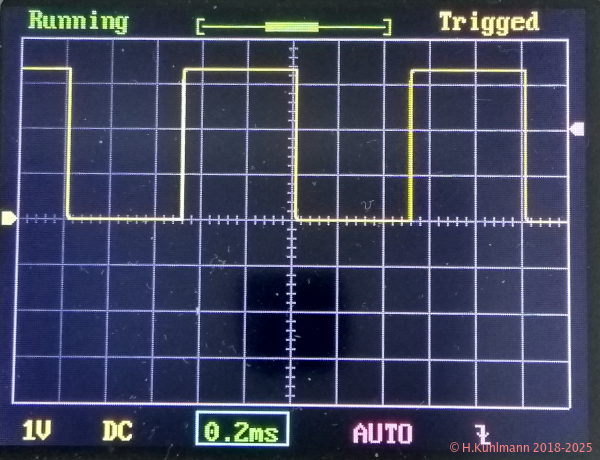

Bild 5: Anzeige des DSO150 nach unseren Einstellungen
  • Der untere Teil des dargestellten Signals liegt auf der Null-V-Linie.
  • Die untere Spannung ist 0V.
  • Der obere Teil des dargestellten Signals liegt 3,3 Raster höher.
  • Bei 1V/Div beträgt die obere Spannung 3,3V.
