LED-Schaltungssammlung
Die LED-Schaltungssammlung enthält eine Reihe von Schaltungen mit oder für LEDs aus der Praktischen Elektronik.
230 V ist tabu
LEDs an 230 V sind
Tabu
- Wir betreiben LEDs mit 5 V oder 12 V
- Die Netzspannung von 230 V ist absolut tabu!
Keine Leistungs-LEDs
Wir beschäftigen uns hier nur mit kleinen LEDs geringer Leistung. Sie haben eine Leistung von 0,06 W. Sie haben eine Spannung zwischen 1,8 V und 3,2 V und müssen mit einem Vorwiderstand betrieben werden.
- LEDs mit höherer Leistung von 1 W und mehr
- oder für höhere Spannungen von z. B. 12 V
- oder für höhere Ströme von z. B. 350 mA
- sind hier nicht gemeint.
Sie werden in der Regel nicht mit einem Vorwiderstand betrieben.
Sie müssen oft mit speziellen Stromversorgungen betrieben werden.
- Die wichtigsten Eigenschaften und Daten von LEDs.
Grundschaltung
Die Versorgungsspannung für LEDs sollte zwischen 3 V und 24 V liegen.
Ein Vorwiderstand ist erforderlich.

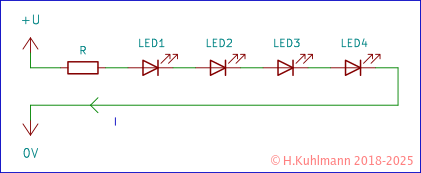

Anstelle der vier LEDs können natürlich auch eine oder mehrere LEDs verwendet werden.
- Das Praktikum Schaltungen mit LEDs gibt dazu eine Einführung.
Vorwiderstand von LEDs berechnen
Schaltungssammlung
- In Einfacher Spannungswandler mit Induktivitäten wird beschrieben, wie eine oder mehrere weiße LEDs an einer 1,5 V Batterie oder einem 1,2 V Akku betrieben werden können. Eine Batteriespannung von 0,9 V ist noch ausreichend.
Leistungs-LEDs
- Leistungs-LEDs sind nichts für Anfänger.
- Wer mit normalen LEDs nicht umgehen kann, sollte sich nicht an Leistungs-LEDs wagen.
- Die Daten einiger Leistungs-LEDs werden hier beschrieben.
- Sinnvoll sind nur die 1 W-Module TRU-LEDMO-STAR-254, die einen Aluminium-Träger haben und auf einem Kühlkörper betrieben werden können.
- Im Projekt Konstantstromquelle für eine Leistungs-LED an einem LiPo-Akku wird beschrieben, wie eine Leistungs-LED an einem LiPo-Akku betrieben werden kann.
