Leistungs-LEDs
Leistungs-LEDs
- müssen mit einem Kühlkörper und
- einem speziellen Treiber betrieben werden.
-
Sie dürfen
nicht direkt
an das 230 V-Netz
angeschlossen werden.
Leuchtdioden (LEDs – Light Emitting Diodes) leuchten, wenn Strom durch sie fließt.
Leistungs-LEDs (Power-LEDs) werden für Beleuchtungszwecke eingesetzt.
| Typ | Gehäuse | Imax | Pmax | Uf | bei If | TCmax |
| NVSL219 C | SMD 3,2 mm * 3,2 mm |
1800 mA | 5,94 W | 2,91 V | 700 mA | 85 °C |
| SZ5-M2-WX-XX | SMD 3,5 mm * 3,5 mm |
1500 mA | 5,2 W | 2,91 V | 700 mA | 85 °C |
| NF2W757GRT | SMD 3 mm*3 mm |
200 mA | 1,32 W | 6,2 V | 150 mA | 85 °C |
| TRU-LEDMO-STAR-254 | Modul 20 mm * 20 mm |
700 mA | 2,1 W | 2,91 V | 700 mA | 85 °C |
| TRU-LEDMO-STAR-130 | Modul 20 mm * 20 mm |
150 mA | 0,95 W | 6,3 V | 150 mA | 85 °C |
| Imax | maximal zulässiger Strom |
| Pmax | maximal zulässige Leistung |
| Uf | Flussspannung bei If |
| TCmax | maximal zulässige Gehäusetemperatur |
| Diese Grenzwerte dürfen nicht überschritten werden. | Siehe: Betriebsdaten und Grenzdaten |
- Die NF2W757GRT enthält 2 LEDs in Reihe.
- Das Modul TRU-LEDMO-STAR-254 verwendet die NVSL219C.
- Das Modul TRU-LEDMO-STAR-130 verwendet die NF2W757GRT.
Symbol
Der Strom fließt nur in der gezeichneten Richtung von der Anode zur Kathode.
Kennlinien
Die minimale und maximale Kennlinie weichen erheblich von der typischen ab.
Der differenzielle Widerstand beträgt bei If=700 mA und Uf=2,91 V Rdiff=0,23 Ω.
Die Kennlinien der NVSL219C und TRU-LEDMO-STAR-254 sind identisch.

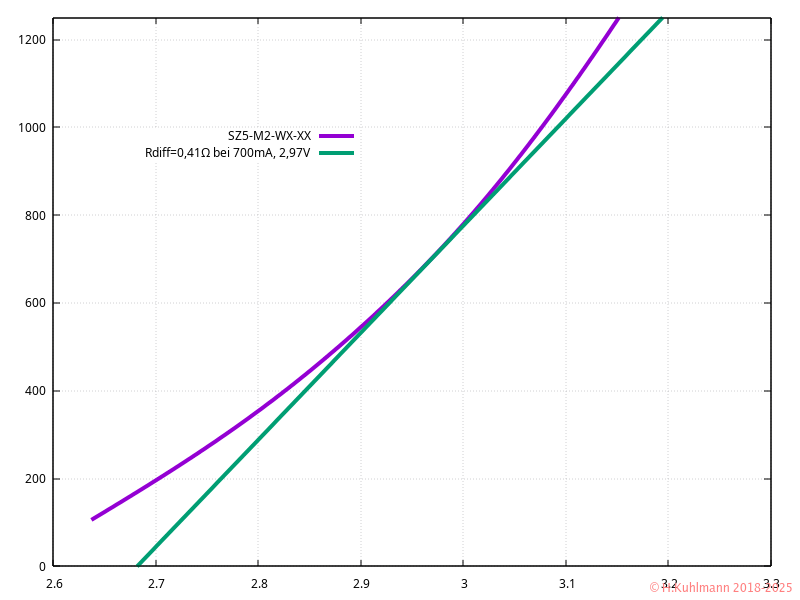

Der differenzielle Widerstand beträgt bei If=700 mA und Uf=2,97 V Rdiff=0,41 Ω.

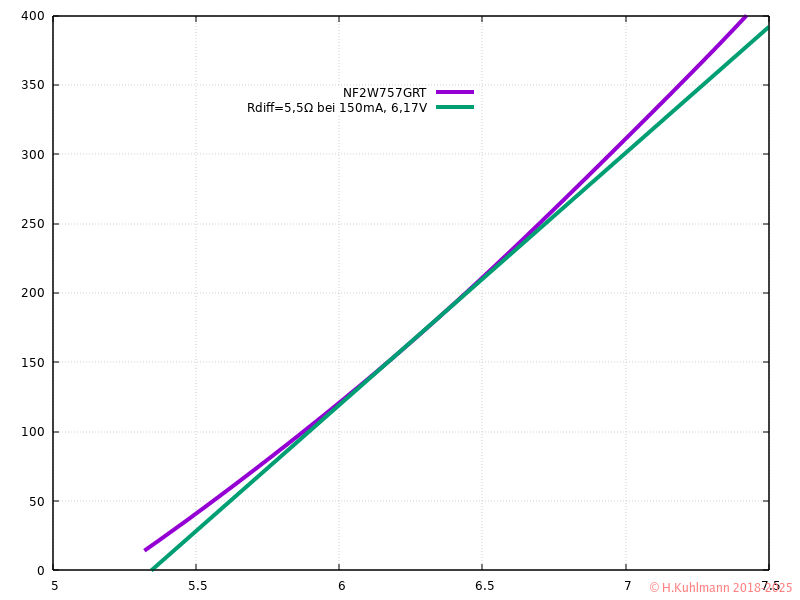

Der differenzielle Widerstand beträgt bei If=150 mA und Uf=6,17 V Rdiff=5,3 Ω.
Flussspannung
Die Flussspannung von LEDs unterliegt aufgrund von Produktionsbedingungen relativ großen Schwankungen von bis zu 10 %. Außerdem ist die Flussspannung temperaturabhängig. Dadurch kann sich die Flussspannung um bis zu 10 % verringern.
SZ5-M2-WX-XX
Für diese LEDs wird lediglich die maximale Flussspannung von 3,0 V bei 700 mA angegeben.
Aufgrund dieser Angaben sollten die SZ5-M2-WX-XX nur in Reihe geschaltet und an einer Konstantstromquelle betrieben werden.
NF2W757GRT und TRU-LEDMO-STAR-130
Die Flussspannung dieser LEDs bei 150 mA liegt zwischen 5,8 V und 6,6 V, der Mittelwert beträgt 6,2 V.
Aufgrund dieser Angaben sollten die NF2W757GRT nur in Reihe geschaltet und an einer Konstantstromquelle betrieben werden.
NVSL219C und TRU-LEDMO-STAR-254
Die Flussspannung dieser LEDs bei 700 mA liegt zwischen 2,7 V und 3,3 V, der Mittelwert beträgt 3,0 V. Sie sind in drei Klassen eingeteilt.
| 2,7 V | 2,9 V |
| 2,9 V | 3,1 V |
| 3,1 V | 3,3 V |
Die Flussspannung ist temperaturabhängig. Bei einem Strom von 700 mA beträgt sie bei 25 °C 3,0 V, aber bei 85 °C 2,75 V.
Obwohl die Flussspannung der NVSL219C in Klassen eingeteilt ist, sollten sie in Reihe geschaltet und an einer Konstantstromquelle betrieben werden.
Lichtfarben
Für weiße LEDs werden Lichtfarben angegeben.
- Die Bezeichnungen sind nicht eindeutig definiert.
- Die Farbtemperatur ist aussagekräftiger.
- LEDs mit einer niedrigen Farbtemperatur sind gelber.
- LEDs mit einer hohen Farbtemperatur sind bläulicher.
Die folgende Tabelle fasst die wichtigsten Begriffe zusammen:
| Lichtfarbe | Räume | Farbtemperatur |
| warmweiß | Wohnraum | 2700 K bis 3300 K |
| weiß | Arbeitsplatz | 3300 K bis 5300 K |
| kaltweiß | Arbeitsplatz | über 4000 K |
| tageslichtweiß | Werkstatt | über 5300 K |
| Tageslicht | 6000 K | |
| Glühbirne | 2700 K | |
| Halogen | 3000 K |
Gehäuse
SZ5-M2-WX-XX und NVSL219 C
Die Kühlfläche wird am besten mit dem Kühlkörper verlötet.

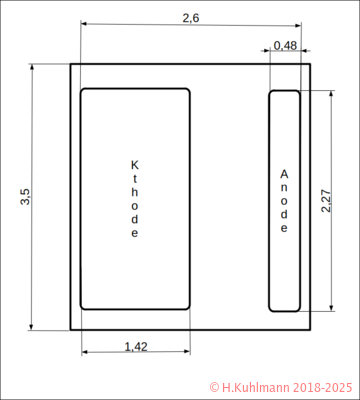

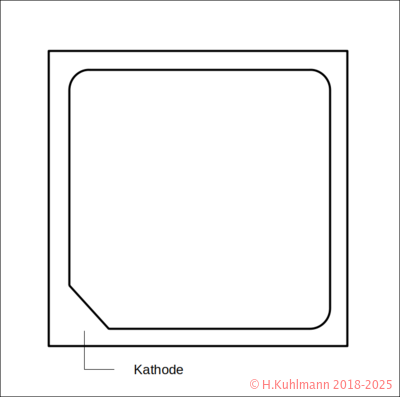

NF2W757GRT
Die LED wird über die Lötflächen gekühlt.
TRU-LEDMO-STAR-254
Das LED-Modul ist etwa 20 mm * 20 mm groß.
Die gegenüberliegenden Bohrungen haben einen Abstand von 19 mm.
Der Körper besteht aus 1,5 mm starkem Aluminium. Das Modul kann mit M2,5-Schrauben auf einem Kühlkörper befestigt werden.
Die LED ist eine NVSL219C.
| Typ | XX | Lichtfarbe | Farbtemperatur |
| SZ5-M2-WX-XX | A11 bis A44 | kaltweiß | 6000 K bis 7000 K |
| SZ5-M2-WX-XX | B11 bis B44 | kaltweiß | 5300 K bis 6000 K |
| SZ5-M2-WX-XX | C11 bis C44 | kaltweiß | 4700 K bis 5300 K |
| SZ5-M2-WX-XX | D11 bis D44 | neutralweiß | 4200 K bis 4700 K |
| SZ5-M2-WX-XX | D11 bis D44 | neutralweiß | 3700 K bis 4200 K |
| SZ5-M2-WX-XX | F11 bis F44 | warmweiß | 3200 K bis 3700 K |
| SZ5-M2-WX-XX | G11 bis G44 | warmweiß | 2900 K bis 3200 K |
| SZ5-M2-WX-XX | H11 bis H44 | warmweiß | 2600 K bis 2900 K |
Die xx1 sind heller als die xx4.
| Typ | Anhang | Farbtemperatur |
| NVSL219 C | SM45x | 4500 K |
| NVSL219 C | SM40x | 4000 K |
| NVSL219 C | SM35x | 3500 K |
| NVSL219 C | SM30x | 3500 K |
Die SMxx3 weichen weniger von der spezifizierten Farbtemperatur ab als die SMxx5 oder SMxx7.
