PTC-Widerstände
Widerstände, deren Wert mit steigender Temperatur zunimmt, werden PTC-Widerstände oder Kaltleiter genannt.
| Bezeichnung | RR | Rmin | Tref | IR | IS | ISmax | Un | Umax |
| B59830C0080A070 | 3,7 Ω | 2,2 Ω | 80 °C | 250 mA | 510 mA | 7,0 A | 230 V | 265 V |
| B59840C0080A070 | 6 Ω | 3,6 Ω | 80 °C | 170 mA | 350 mA | 4,1 A | 230 V | 265 V |
| B59850C0080A070 | 10 Ω | 6 Ω | 80 °C | 110 mA | 230 mA | 2,2 A | 230 V | 265 V |
| RR | Nennwiderstand |
| Rmin | Minimaler Widerstand |
| Tref | Referenztemperatur |
| IR | Nennstrom |
| IS | Auslösestrom |
| ISmax | Maximaler Strom |
| Un | Nennspannung |
| Umax | Maximale Spannung |
| Diese Grenzwerte dürfen nicht überschritten werden. | Siehe: Betriebsdaten und Grenzdaten |
Symbol
Wirkung
In Bezug auf Strom und Spannung verhält sich ein PTC-Widerstand wie ein ohmscher Widerstand.
- Dies gilt jedoch nur, wenn er mit sehr geringer Leistung (~1 mW) betrieben wird.
- Wird der PTC-Widerstand durch die an ihm anfallende Leistung erwärmt, so ändert sich sein Widerstand.
PTC-Widerstände ändern ihren Wert in Abhängigkeit von der Temperatur.
Mit steigender Temperatur nimmt der Widerstandswert zu.
Kennlinien

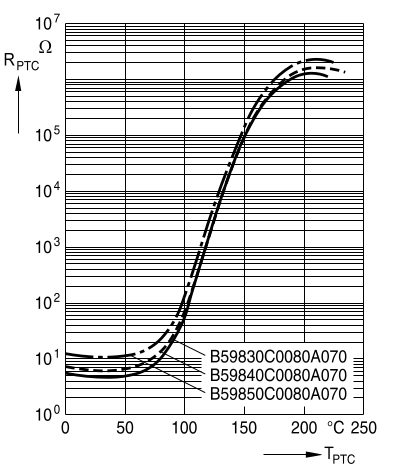

Bild 2 zeigt den steilen Anstieg des Widerstandswertes zwischen 50 °C und 200 °C. In diesem Temperaturbereich zeigt der B598 sein PTC-Verhalten.
PTC mit NTC
Die Temperatur-Kennlinien in Bild 2 zeigen:
- bei Temperaturen unter 30 °C einen fallenden Widerstand,
- oberhalb von 30 °C den Beginn des PTC-Bereichs.

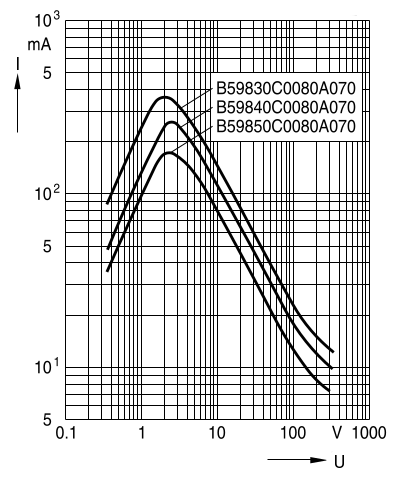

Betrachten wir die Strom-Spannungs-Kennlinie, so erkennen wir zwei Bereiche:
- Bis zu Spannungen von etwa 2 V steigt der Strom mit der Spannung an.
- Der PTC verhält sich dabei wie ein gewöhnlicher Widerstand.
- Oberhalb von 3 V nimmt der Strom durch den PTC mit steigender Spannung ab.
- Dies entspricht nicht dem Verhalten eines ohmschen Widerstands.
- Die B598XX begrenzen sogar den Strom:
- B59830C0080A070 auf 350 mA,
- B59840C0080A070 auf 250 mA und
- B59850C0080A070 auf 150 mA.
Diese PTC-Widerstände verhalten sich fast so wie eine Sicherung.
- Wenn der Strom zu hoch wird, wird er begrenzt.
- Elektronische Geräte werden oft mit PTC-Widerständen geschützt.
- Sicherungen mit PTC-Widerständen sind unter selbstrückstellenden Sicherungen näher beschrieben.
- Ihre Funktionsweise wird in So funktioniert's: Selbstrückstellende Sicherungen beschrieben.
