Ladung und Entladung eines Kondensators über einen Widerstand



Kondensator und Widerstand

Zeitkonstante

Ein Kondensator kann über einen Widerstand an einer Spannungsquelle aufgeladen werden. Ein aufgeladener Kondensator kann über einen Widerstand entladen werden.

Bild 1: Schaltung zum Laden und Entladen eines Kondensators

In Bild 1 wird der Kondensator C über den Widerstand R an der Spannungsquelle U geladen.

Ein geladener Kondensator wird über den Widerstand R entladen, wenn der Schalter betätigt wird.

Wird ein Kondensator über einen Widerstand an einer Spannungsquelle aufgeladen, ändert sich die Spannung mit der Zeit. Die Zeit, in der der Kondensator (zu 63%) aufgeladen wird, beträgt

τ = R * C

Die Zeitkonstante τ wird in vielen Schaltungen verwendet, um ein Zeitverhalten zu erzeugen.

Ladekurve

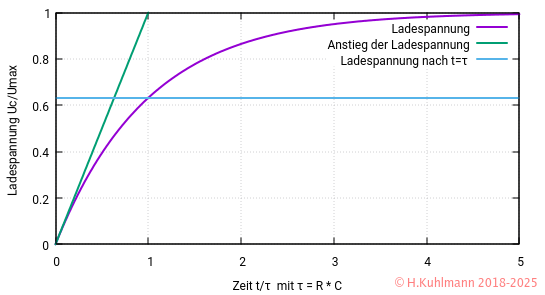

Bild 2: Laden eines Kondensators

In Bild 2 ist der zeitliche Verlauf der Spannung am Kondensator dargestellt. Die Zeit nach rechts und die Spannung nach oben.

Die Zeit t wird in Vielfachen der Zeitkonstante τ=R*C angegeben. Zu Begin steigt die Spannung am Kondensator so stark, dass der Kondensator bereits nach t=τ aufgeladen wäre. Tatsächlich lädt sich der Kondensator langsamer auf. Nach t=5*τ ist der Kondensator nahezu völlig geladen.

Attention > Die mathematische Formel für das Laden eines Kondensators ist


Entladekurve

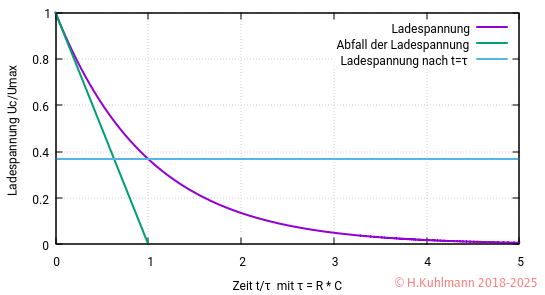

Bild 3: Entladung eines Kondensators

Bild 3 stellt den Verlauf der Spannung am Kondensator mit der Zeit dar. Die Zeit t wird in Vielfachen der Zeitkonstante τ=R*C angegeben. Zu Begin fällt die Spannung am Kondensator so stark, dass der Kondensator bereits nach t=τ entladen wäre. Tatsächlich entlädt sich der Kondensator langsamer. Nach t=5*τ ist der Kondensator nahezu völlig entladen.

Attention > Die mathematische Formel für die Entladung eines Kondensators ist


Regeln

  • Kondensatoren laden sich an einer Spannungsquelle auf.
  • Ein geladener Kondensator kann wieder entladen werden.
  • Wird ein Kondensator (C) über einen Widerstand (R) an einer Spannungsquelle (U) geladen
  • steigt seine Spannung mit der Zeit
  • wie schnell die Spannung steigt, hängt von der Zeitkonstante τ=R*C ab
  • der Kondensator ist nach τ auf etwa 60% geladen
  • der Kondensator ist nach t=5*τ nahezu völlig aufgeladen
  • der Ladestrom ist zu Begin U/R
  • Wird ein geladener Kondensator (C) mit einer Spannung (U) über einen Widerstand (R) entladen
  • fällt seine Spannung mit der Zeit
  • wie schnell die Spannung fällt, hängt von der Zeitkonstante τ=R*C ab
  • der Kondensator ist nach τ auf etwa 40% entladen
  • der Kondensator ist nach t=5*τ nahezu völlig entladen
  • der Entladestrom ist zu Begin U/R
  • Die Lade- und Entladekurven einer R-C-Schaltung kann in den meisten Fällen durch eine Gerade beschrieben werden.
  • Die Spannung am Kondensator steigt damit in der Zeit τ auf die volle Spannung an.
  • Die Spannung am Kondensator fällt in der Zeit τ von der vollen Spannung auf 0V ab.
  • Vor allem stimmt die Gerade bis 0.2 τ mit dem tatsächlichen Verlauf überein.
