Hochgeschwindigkeits-Komparatoren TLV3501 und TLV3502
Die TLV3501 und TLV3502 sind integrierte Hochgeschwindigkeits-Komparatoren
- MOS-Eingänge
- Eine einfache Versorgung von 2,7V bis 5,5V
- Hohe Geschwindigkeit von 4,5ns
- Der TLV3501 enthält einen Komparator mit Shutdown
- Der TLV35012 enthält zwei Komparatoren
- TLV3501 und TLV3502 sind Rail-to-Rail-Comparatoren

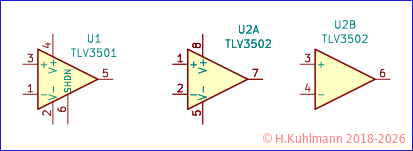

Symbol
Maximale Betriebsdaten
Die TLV3501 und TLV3502 dürfen nicht außerhalb der maximalen Betriebsdaten betrieben werden. Sie könnten beschädigt werden.
Versorgungsspannung Uv | 5,5V |
Eingangsspannung | -0,3V bis Uv + 0,3V |
Eingangsstrom | 10mA |
maximaler Kurzschlussstrom | 74mA |
Betriebstemperatur | -40°C bis 125°C |
Gehäuse
Der TLV3501 wird im SOT23-6 Gehäuse geliefert.
Der TLV3502 wird im SOT23-68 Gehäuse und im SO-Gehäuse geliefert.
Eigenschaften
- Die TLV3501 und TLV3502 arbeiten mit einer einzigen Versorgungsspannung.
- zwischen 2,7V und 5,5V
- Die maximal verarbeitbare Eingangsspannung liegt zwischen -0,2V und Uv + 0,2V.
- Der Ausgang entspricht einem CMOS-Ausgang.
- Der Shutdown-Eingang SHDN entspricht einem CMOS-Eingang.
- SHDN = 1 deaktiviert den Komparator
- Der Komparator braucht dann nur noch 2µA Strom.
- Die maximale Betriebsfrequenz kann bis 80MHz betragen.
- Der Versorgungsstrom beträgt 3,2mA.
Versorgungsspannung | 2,7V bis 5,5V |
Versorgungsstrom | 3,2mA |
Eingangsstrom | 2pA |
Offsetspannung | < ±6,5mV |
maximale Frequenz | 80MHz |
Die TLV3501 und TLV3502 sind empfindlich gegen elektrostatische Entladungen.
Bitte Vorsicht-elektrostatische-Entladung beachten.
