Linear-CMOS-Schutzschaltung

Die Eingänge der linearen CMOS-Bauelemente sind gegen Überspannungen geschützt.

• ESD Elektrostatische Entladung.

• ESD ist die Abkürzung für elektrostatische Entladung (electrostatic discharge).

• Siehe Vorsicht elektrostatische Entladung: ESD

In gewissem Maße sind die Eingänge auch gegen fehlerhafte Spannungen aus Schaltungen geschützt.

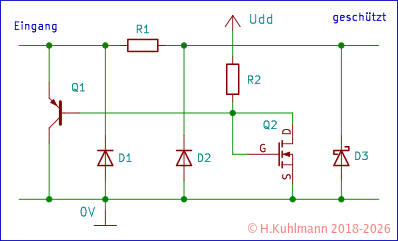

Schutzschaltung von Linear-CMOS

Diese Schutzschaltung für lineare CMOS-Bauelemente ist der Schutzschaltung für 74HC- und CMOS-Bauelemente ähnlich. Sie unterscheiden sich jedoch im Detail.

Am Eingang befindet sich ein parasitärer PNP-Transistor, dessen Basis-Emitter-Diode über einen MOS-FET nach GNG (-) ableitet. Parallel dazu liegt eine Diode, die negative Spannungen nach GNG (-) ableitet. Hinter einem Widerstand befindet sich eine zweite Diode, die negative Spannungen nach GNG (-) ableitet. Eine Z-Diode begrenzt positive Spannungen.

Dieser Schutz ist nur begrenzt:

• An den Eingängen sind nur geringe Ströme zulässig, ohne die Bauelemente zu zerstören, z.B. ±20mA.
