LP2950
Der LP2950 ist ein Festspannungsregler für positive Ausgangsspannungen bis 5V. Der LP2950 ist für verschiedene Ausgangsspannungen erhältlich.
Symbol
![LP2950_Symbol.png](LP2950_Symbol.png)
VI ist der Eingang
VO ist der Ausgang
GND ist der gemeinsame Anschluss für Ein- und Ausgang
Grundschaltung

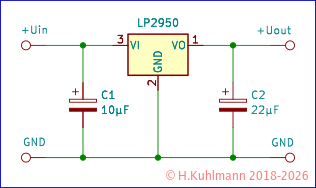

![LP2950_Grundschaltung.png](LP2950_Grundschaltung.png)
Die beiden Kondensatoren sind zum sicheren Betrieb notwendig. Sie müssen nahe am LP2950 platziert sein.
Wirkung
Die Ausgangsspannung des Spannungsreglers ist fest eingestellt.
Drop-Out-Spannung
Die Drop-Out-Spannung eines Spannungsreglers ist die minimale Spannung zwischen seinem Eingang und seinem Ausgang, bei der der Spannungsregler noch einwandfrei arbeitet.
LP2950 hat eine Drop-Out-Spannung von 0,4V (bei allen Temperaturen und Strömen). Aufgrund der niedrigen Drop-Out-Spannung wird der LP2950 als LDO-Regler, Low-Drop-Out bezeichnet.
Die Eingangsspannung des LP2950 muss also mindestens 0,4V höher als die Ausgangsspannung sein.
Ausgangsspannungen
Die Ausgangsspannung LP2950-xy ist x.y Volt. Es gibt sie für die Spannungen
Typ | Ausgang | Eingang min |
Eingang max |
LP2950-5.0 | 5,0V | 5,4V | 30V |
LP2950-3.3 | 3,3V | 3,7V | 30V |
LP2950-3.0 | 3,0V | 3,4V | 30V |
Ausgangsstrom
Der LP2950 kann bis zu 100mA liefern.
Der Kurzschlussstrom ist maximal 250mA.
Gehäuse
Der LP2950 wird in verschiedene Gehäusen geliefert.
Die Variante mit TO-92-Gehäuse (LP) wird mit LP2950LP-xy bezeichnet, x.y ist die Ausgangsspannung.
![TO92.png](TO92.png)
a - VO
b - GND
c - VI
Regeln
- Der LP2950 ist für verschiedene feste Ausgangsspannungen erhältlich.
- Der LP2950 liefert mindestens 100mA.
- Der LP2950 hat eine LDO-Spannung von 0,4V.
- Der LP2950 kann nicht durch Überhitzung zerstört werden.
- Bei Erwärmung reduziert der LP2950 den Ausgangsstrom.
