Ein Adapter für USB-Powerbank wird vorgestellt.



Adapter USB-Powerbank

USB-Powerbanks liefern eine Spannung von 5V und in der Regel Strom bis zu 500mA. Im Prinzip würden sie sich für unsere Experimente anstelle einer Batterie eignen.

Attention >

Geeignete USB-Powerbank

USB-Powerbanks haben einen Schalter zum

  • Einschalten der 5V-Ausgangsspannung

Bei manchen kann die 5V-Ausgangsspannung mit dem Schalter

  • wieder ausgeschaltet werden.

Bei einigen wird die 5V-Ausgangsspannung

  • automatisch ausgeschaltet, wenn für eine kurze Zeit (1 Minute) nur wenig Strom entnommen wird.
  • USB-Powerbanks mit automatischer Abschaltung sind für uns ungeeignet.
  • vor dem Kauf ausprobieren, ob die USB-Powerbank einen Ein-/Ausschalter hat.
  • USB-Powerbanks schalten sich automatisch ab, wenn der Akku leer ist.
Attention attention

USB-Stecker

Leider verfügen die USB-Powerbanks über einen USB-Stecker.

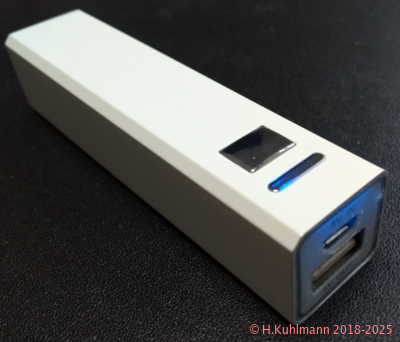

Bild 1: Eine USB-Powerbank

Wir benötigen eine Möglichkeit, eine USB-Powerbank an unsere Steckboards anzuschließen. Dafür gibt es einfache Adapter.

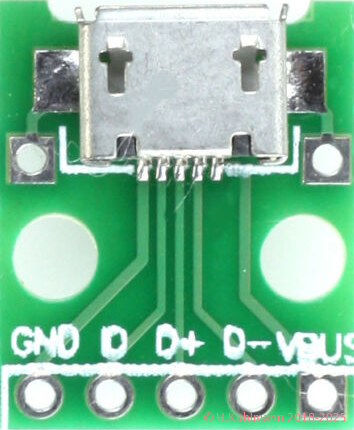

Bild 2: USB-Adapter

Der Adapter enthält eine USB-Buchse und fünf Lötanschlüsse. Wir verwenden nur zwei Anschlüsse:

  • GND - Das ist der - (Minus) Anschluss
  • VBUS - Das ist der + (Plus) Anschluss

Die Adapter können mit zwei Arten von USB-Buchsen versehen sein:

  • Micro-B Anschluss ist etwa 2mm dick.
  • Mini-B Anschluss ist etwa 3mm dick.

Die Verbindung zur USB-Powerbank wird über ein passendes USB-Kabel hergestellt.

Die Adapter gibt es im Internet unter "USB Adapterplatine".

Die meistens mitgelieferte Stiftleiste wird eingelötet.

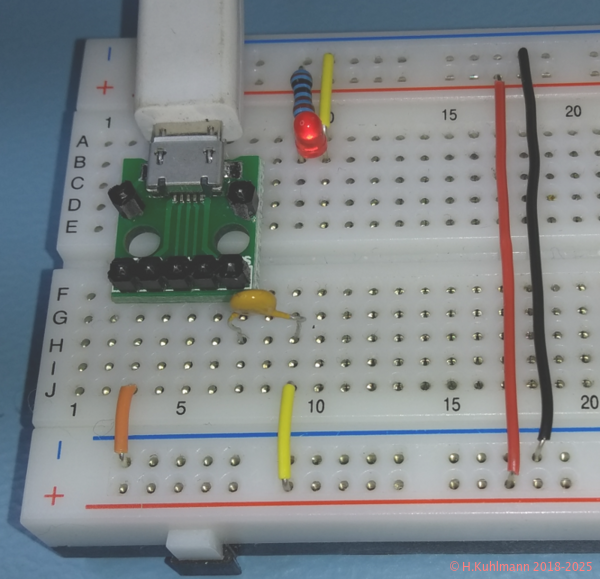

Bild 3: USB-Adapter auf einem Steckboard

Bild 3 zeigt, wie der USB-Adapter auf einem Steckboard eingesetzt werden kann.

Rechts unter dem Adapter ist ein die + (Plus) Leitung eine PTC-Sicherung eingesetzt.

Die LED zeigt an,

  • dass die USB-Powerbank Spannung liefert
  • und die PTC-Sicherung nicht ausgelöst hat.
Attention pin

Löten

Das Einlöten der Stiftleiste ist für den Anfänger eventuell nicht möglich.

  • Ein befreundeter Elektroniker wird sicher unterstützen.
