LM334
Der LM334 ist eine einstellbare Konstantstromquelle. Er kann auch als Temperatursensor eingesetzt werden.
Arbeitsbereich
Wert | minimal | maximal |
Versorgungsspannung | 1V | 40V |
einstellbarer Strom | 1µA | 10mA |
sinnvoller Strom | 10µA | 5mA |
Temperatur | 0°C | 70°C |
Es gibt den LM134 für -55°C bis 125°C und den LM234 für -25°C bis 100°C.

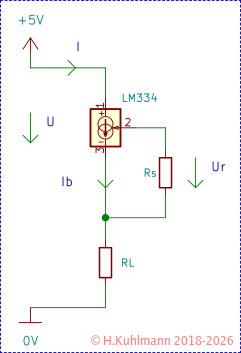

Anwendungsschaltung


Konstantstrom für LEDs
Für LEDs kann eine Konstantstromquelle sinnvoll sein, wenn die Versorgungsspannung stark schwankt.
In den meisten Fällen reicht eine einfache Schaltung mit zwei Transistoren:
Wirkung
Der LM334 wirkt als Konstantstromquelle. Er lässt in seinem Arbeitsbereich immer einen voreingestellten Strom fließen. Der Strom wird über den Widerstand Rs eingestellt.
I = 0,0688V / Rs Rs = 0,0688V / I
Der Strom I ist von der Temperatur T des LM334 abhängig. Der Strom steig um 227µA/°C bzw. 227µA/K
Im Datenblatt wird eine Schaltung beschrieben, wie der Temperatureinfluss verringert werden kann.

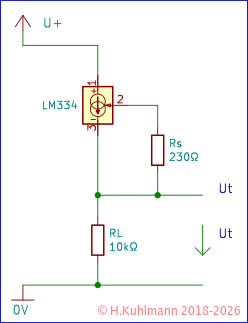

Temperatursensor
Die Abhängigkeit des Stroms von der Temperatur kann genutzt werden, um einen einfachen Temperatursensor mit dem LM334 zu bauen.

Die Spannung Ut ist
Ut = 10mV / °K T = Ut / 10mV (in °K ) T = ( Ut / 10mV ) - 273 ( in °C )
Die Temperatur wird in K gemessen. In °C müssen 273 abgezogen werden.
Gehäuse
Der LM334Z wird in einem TO-92-Gehäuse geliefert.

Anschluss | Pin |
V- | a |
R | b |
V+ | c |
Es gibt auch andere Gehäuse, z.B. LM334M im SMD-Gehäuse Typ SO-8
