BCR420UW und BCR421UW
BCR420UW und BCR421UW sind Konstantstromregler.
Varianten
Typ | Technologie | Uc max | Uen max | Iout max | Rb |
BCR420UW | bipolar | 40V | 40V | 500mA | 20kΩ |
BCR421UW | bipolar | 40V | 18V | 500mA | 1,5k |

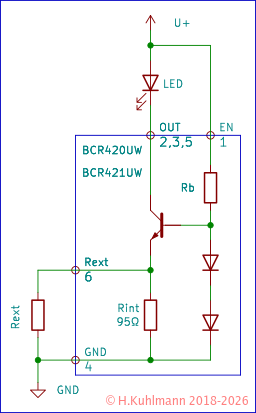

Die ICs BCR420UW und BCR421UW enthalten Transistoren, Dioden und Widerstände und bilden einen Konstantstromregler. Der Strom ist ohne externen Widerstand 10mA und mit externem Widerstand Rext einstellbar.
Der Eingang EN des BCR421UW kann zum Einschalten verwendet werden. Es ist eine minimale Spannung von 3,3V am Eingang EN des BCR421UW erforderlich.
Der Eingang EN des BCR420UW sollte auf der Betriebsspannung liegen.
Zwischen OUT und GND fällt bei 10mA minimal 1,7V ab, bei höherem Strom minimal 2,1V.
Die nachstehende Tabelle gibt den externen Widerstand Rext für verschiedene Ströme an. Umax ist die maximale Spannung zwischen den Anschlüssen OUT und Rext, ohne den BCR420UW oder den BCR421UW zu überlasten.
Iout | Rext | Umax |
10mA | - | 40V |
20mA | 100Ω | 20V |
50mA | 15Ω | 8V |
100mA | 8,2Ω | 4V |
150mA | 5,1Ω | 2,6V |
Gehäuse
Die BCR420UW und BCR421UW werden in den SMD-Gehäusen SOT-23-6 geliefert.

THT und SMD
Montage von Bauelemente auf Leiterplatten
THT (Through Hole Technology) Durchsteckmontage
- Die Anschlüsse von THT-Bauelementen werden durch Löcher in der Platine gesteckt und von unten verlötet.
- THT-Bauelemente werden auf der Oberseite der Platine montiert.
- Bedrahtete Bauelemente wie Widerstände und Kondensatoren werden in THT montiert. Dazu müssen die Anschlussdrähte entsprechend gebogen werden.
SMD (Surface Mounted Device) Oberflächenmontage
- SMD-Bauelemente benötigen keine Bohrungen, sondern werden direkt auf Kupferpads gelötet.
- SMD-Bauelemente können auf beiden Seiten einer Platine montiert werden.

Anschlussbelegung
Anschluss | Pin |
EN | 1 |
OUT | 2 |
OUT | 3 |
GND | 4 |
OUT | 5 |
Rext | 6 |

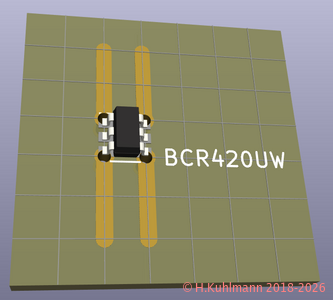

Aufbau auf Lochrasterplatinen
Normalerweise ist es nicht möglich, ein SOT-23-6-Gehäuse auf eine Lochrasterplatine im Raster 2,54 mm zu montieren.
Beim BCR420UW und BCR421UW liegt der OUT-Anschluss jedoch auf den Pins 2, 3 und 5, so dass die Anschlüsse 2 und 5 redundant sind. Wenn wir diese einfach nicht anschließen, am besten etwas nach oben biegen, können die BCR420UW und BCR421UW auf ein 2,54 mm Lochraster gesetzt werden.
