ICL7660

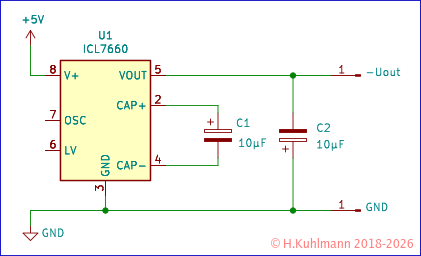

Der ICL 7660 ist ein Spannungswandler mit geschaltetem Kondensator.
Eingangsspannung von 1,5 V bis 10,0 V
Die Ausgangsspannung entspricht im unbelasteten Zustand der Eingangsspannung. Uout = -Uin .
Wenn der Ausgang mit einem Strom Iout belastet wird, sinkt die Ausgangsspannung.
| Uin | Iout | Uout |
| 5 V | 0 | -5 V |
| 5 V | -10 mA | -4,5 V |
| 5 V | -20 mA | -4,25 V |
| 5 V | -40 mA | -3,0 V |
| 10 V | -20 mA | -9,25 V |
| 10 V | -40 mA | -9,0 V |
Gehäuse

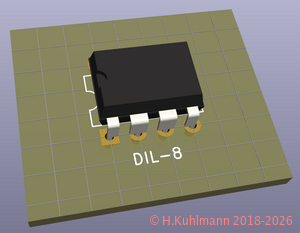

Der ICL7660xxA wird im DIL8-Gehäuse geliefert.
Der ICL7660xxZ wird im SO-8-Gehäuse geliefert.
THT und SMD
Montage von Bauelementen auf Leiterplatten
THT (Through Hole Technology) Durchsteckmontage
- Die Anschlüsse von THT-Bauelementen werden durch Löcher in der Platine gesteckt und von unten verlötet.
- THT-Bauelemente werden auf der Oberseite der Platine montiert.
- Bedrahtete Bauelemente wie Widerstände und Kondensatoren werden in THT montiert. Dazu müssen die Anschlussdrähte entsprechend gebogen werden.
SMD (Surface Mounted Device) Oberflächenmontage
- SMD-Bauelemente benötigen keine Bohrungen, sondern werden direkt auf Kupferpads gelötet.
- SMD-Bauelemente können auf beiden Seiten einer Platine montiert werden.
