Programme für den Entwurf von Elektronik

Diese Seite ist noch im Aufbau.

CAD / EDA / ECAD

Es gibt eine Reihe von CAD-Programmen (Computer-Aided Design) für den Entwurf von Leiterplatten für Elektronik. Diese Programme werden auch als ECAD (Electronic Computer Design Automation) oder Electronic Design Automation (EDA) bezeichnet.

Für den privaten Bereich werden meistens nur

• Eagle und

• KiCAd

verwendet.

Für Einsteiger und Amateure sind auch Programme für den Entwurf von Steckboards interessant:

• Pebble und

• Fritzing

Eine gute Übersicht findet sich unter https://www.mikrocontroller.net/articles/Schaltplaneditoren.

Pebble

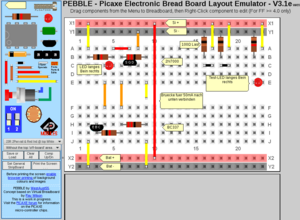

Steckboard in Pebble

Pebble ist ein einfaches Tool um einfache Schaltungen auf dem Steckboard zu beschreiben.

• Pebble richtet sich an Einsteiger.

• Die Schaltung wird durch den Aufbau auf dem Steckboard beschrieben.

• Schaltbilder werden nicht verwendet.

• Es gibt eine kleine Bibliothek von Bauelementen.

• Pebble läuft im Browser.

• Pebble kann lokal installiert werden.

• Hier gibt es eine kurze Einführung in Pebble.

• Pebble wird unter http://www.picaxe.com/Software/Third-Party/PEBBLE/ heruntergeladen werden.

Fritzing

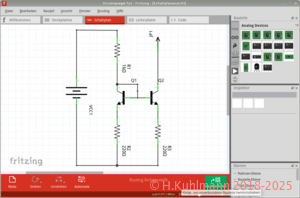

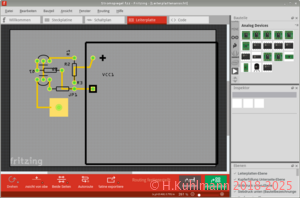

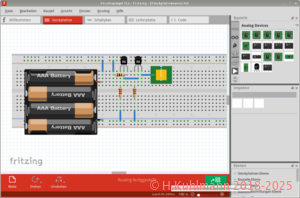

Schaltbild-, Steckboard- und Board-Layout-Editor in Fritzing

• Fritzing versucht den Spagat zwischen Schaltungen auf dem Steckboard, Schaltbild und Layout.

• Leider gelingt dies nur unzureichend.

• Der Schaltbild-Editor ist bei Änderung nervig.

• Fritzing konzentriert sich auf Schaltungen rund um den Arduino und Anbieter von kleinen Baugruppen.

• Näheres auf der Website http://fritzing.org/home/.

Eagle

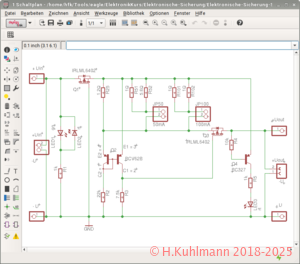

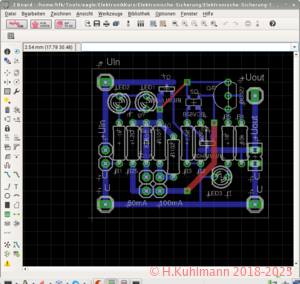

Schaltbild- und Board-Layout-Editor in Eagle

• Eagle ist ein kommerzielles Programm, das gegen Lizenzgebühren genutzt werden kann.

• Eine kostenlose Version ist für den privaten und nicht-kommerziellen Gebrauch erhältlich.

• Zwei Lagen der Leiterbahnen.

• maximal 80cm².

• Lästige Lizenzanfragen.

• https://www.autodesk.de/products/eagle/overview

KiCad

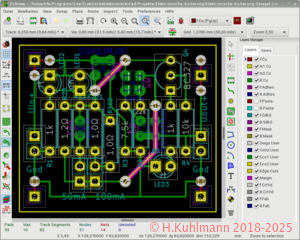

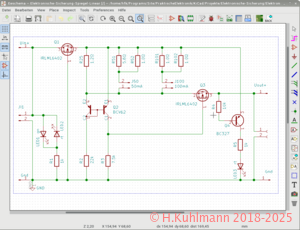

Schaltbild- und Board-Layout-Editor in KiCad

• KiCad ist ein kostenloses EDA-Programm.

• Es ist Open-Source.

• Es läuft unter Linux, Windows und OS X.

• Es kann von https://www.kicad.org/ bezogen werden.

• Download unter https://www.kicad.org/download/

• Dokumentation unter https://docs.kicad.org/

• Die Praktischen Elektronik stellt eine einfache Einführung in KiCad bereit.

Komponenten von KiCad

KiCad besteht aus mehreren Komponenten, die einzeln, aber auch in einer integrierten Umgebung eingesetzt werden.

Die Hauptkomponenten sind

Board-Formate von KiCad

KiCad unterstützt

• bis zu 32 Kupferlagen und

• bis zu 2m*2m große Platinen.
