Sieben-Segment-Anzeigen mit LEDs



Sieben-Segment-Anzeige

Eine Sieben-Segment-Anzeige enthält meist acht LEDs einer bestimmten Farbe.

Die folgenden Daten beziehen sich auf die einzelnen LEDs.

Farbe Uf Imax Umax Tmax RV5 RV5 min
rot 1,8 V 20 mA 5 V 85 °C 1 kΩ 160 Ω
gelb 1,9 V 20 mA 5 V 85 °C 1 kΩ 150 Ω
grün 2,0 V 20 mA 5 V 85 °C 1 kΩ 150 Ω
blau 3,1 V 20 mA 5 V 85 °C 10 kΩ 100 Ω
orange 2,0 V 20 mA 5 V 85 °C 1 kΩ 150 Ω
weiß 3,1 V 20 mA 5 V 85 °C 100 Ω 100 Ω
Uf Flussspannung bei If = 5 mA
Imax maximal zulässiger Strom
Umax maximal zulässige Sperrspannung
Tmax maximal zulässige Umgebungstemperatur
R5 V Standardvorwiderstand an 5 V
RV5 min Minimaler Vorwiderstand an 5 V
Diese Grenzwerte dürfen nicht überschritten werden. Siehe: Betriebsdaten und Grenzdaten

Sieben-Segment-Anzeigen werden mit verschiedenen Ziffernhöhen angeboten, z. B.:

Ziffernhöhe 8 mm 10 mm 13 mm 20 mm 30 mm

Eine Sieben-Segment-Anzeige dient zur Darstellung einer Dezimalziffer. Die Ziffern setzen sich aus den Segmenten einer 8 zusammen. Diese 8 besteht aus sieben Segmenten. Meist kommt noch ein Dezimalpunkt hinzu.

Für jedes Segment gibt es eine LED, die durch eine Digitalschaltung entsprechend angesteuert werden muss.

Bild 1: Sieben-Segment-Anzeige

Eine Sieben-Segment-Anzeige enthält meist acht LEDs, sieben für die Elemente a-g und eine für einen Dezimalpunkt. Es gibt sie mit gemeinsamer Anode oder gemeinsamer Kathode.

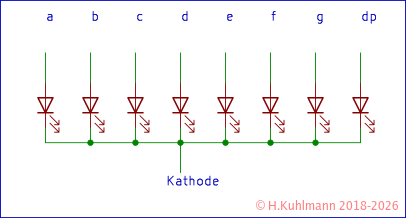

Bild 2: LEDs einer Sieben-Segment-Anzeige mit gemeinsamer Kathode
Bild 3: LEDs einer Sieben-Segment-Anzeige mit gemeinsamer Anode

Symbol und Gehäuse

Sieben-Segment-Anzeigen sind in verschiedenen Gehäusen und Größen erhältlich.

Bild 4: Symbole für Sieben-Segment-Anzeigen

Bild 4 zeigt Symbole für Sieben-Segment-Anzeigen mit gemeinsamer Anode und gemeinsamer Kathode.

Die Pinbelegung hängt von der Größe der Anzeige ab.

Gehäuse

Sieben-Segment-Anzeigen werden meist in einem DIL-Gehäuse geliefert.

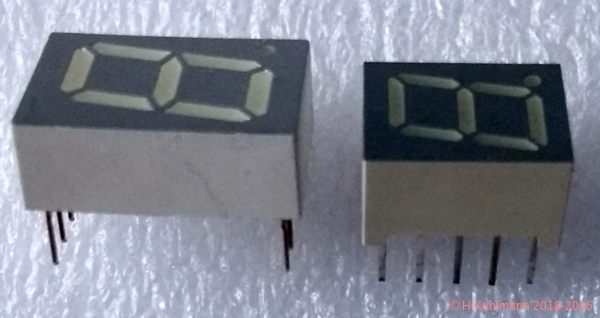

Bild 5: Sieben-Segment-Anzeigen

Bild 5 zeigt rechts eine 10 mm-Anzeige und links eine 13 mm-Anzeige.

  • Bild 4 zeigt die Pinbelegung einer 10 mm hohen Anzeige. Sie hat ein DIL-10-Gehäuse mit einem Abstand der Anschlussreihen von 7,62 mm=3*2,54 mm auf der langen Seite.
  • Eine 13 mm-Anzeige hat z. B. 2*5 Anschlüsse an der schmalen Seite mit einem Abstand von 15,24 mm=6*2,54 mm und eine andere Pinbelegung als in Bild 4.
  • Eine 20 mm-Anzeige hat z. B. 2*8 Anschlüsse an der langen Seite mit einem Abstand von 15,24 mm=6*2,54 mm.

Farben

Die meisten Sieben-Segment-Anzeigen sind in roter Farbe erhältlich. Viele werden aber auch in Grün, Gelb, Blau und Weiß geliefert.

Belastbarkeit

Die meisten Sieben-Segment-Anzeigen können mit 20 mA pro Segment belastet werden. Größere Anzeigen können mit höheren Strömen betrieben werden. Einige LED-Anzeigen haben mehrere in Reihe geschaltete LEDs für ein Segment.
